Tworzenie sieci szkieletowej zdefiniowanej przez użytkownika
Jak utworzyć siatkę zdefiniowaną przez użytkownika?
Odpowiedź

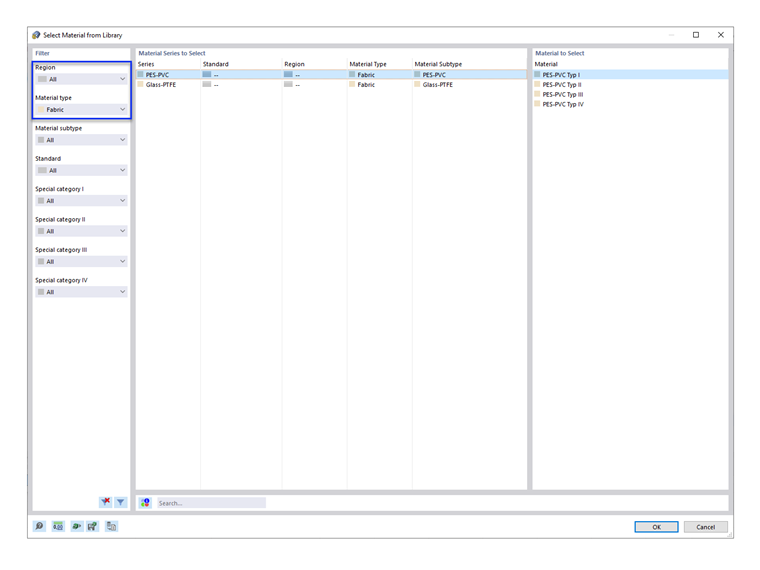

1) W bibliotece materiałów w filtrze należy ustawić region na „Wszystkie”, a typ materiału na „Tkanina”. Wybierz z listy dowolny materiał tkaniny.
2) Aktywuj opcję „Materiał zdefiniowany przez użytkownika” i podaj nazwę użytkownika.

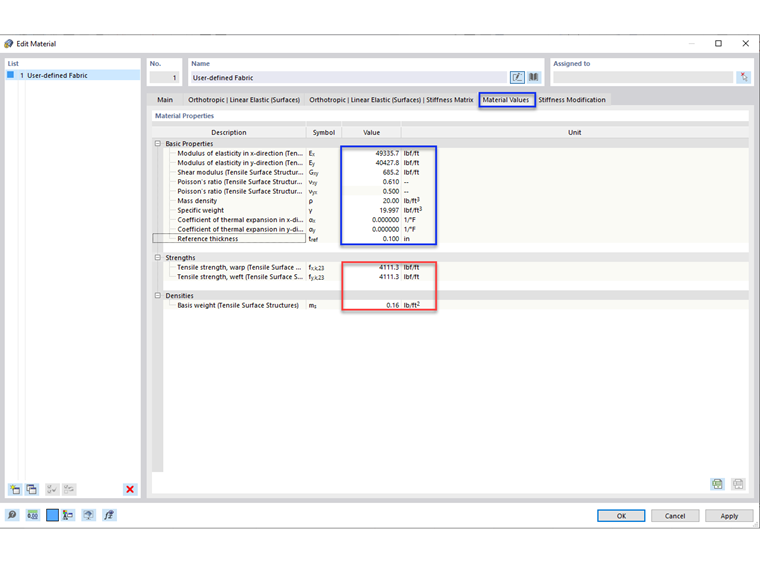

3) W zakładce Wartości materiałów zmień fikcyjną grubość, gęstość itp. Wytrzymałości i gramatura (ms ) nie mają wpływu na obliczenia i można je pominąć.

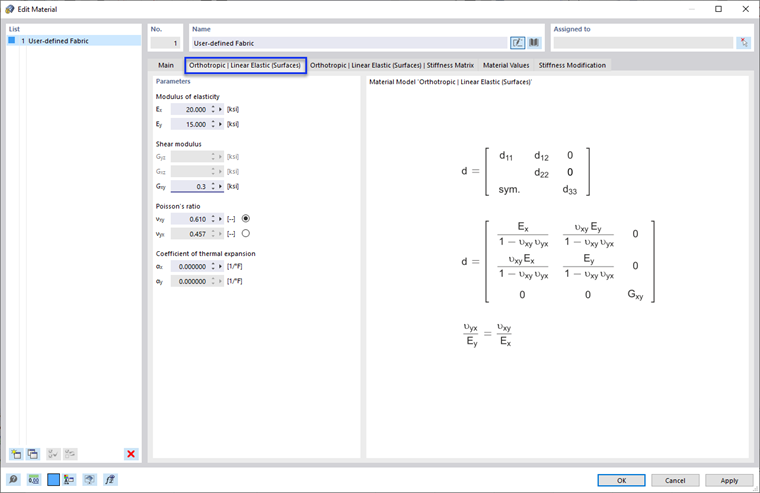

4) Aby określić moduł sprężystości i moduł sprężystości poprzecznej wyrażony jako siła/powierzchnia, należy wybrać zakładkę Ortotropowo liniowa sprężystość (powierzchnie) i wprowadzić wartości. Uwaga: Zmiana grubości w kroku 3 wpływa na wartości wprowadzane w tej zakładce.
Aby uzyskać dostęp do materiałów i przekrojów zdefiniowanych przez użytkownika dla przyszłych modeli, można utworzyć szablon. Jest to pokazane w FAQ 005109.
Słowa kluczowe
Odpowiedź
1) W bibliotece materiałów w filtrze należy ustawić region na „Wszystkie”, a typ materiału na „Tkanina”. Wybierz z listy dowolny materiał tkaniny.
2) Aktywuj opcję „Materiał zdefiniowany przez użytkownika” i podaj nazwę użytkownika.
3) W zakładce Wartości materiałów zmień fikcyjną grubość, gęstość itp. Wytrzymałości i gramatura (ms ) nie mają wpływu na obliczenia i można je pominąć.
4) Aby określić moduł sprężystości i moduł sprężystości poprzecznej wyrażony jako siła/powierzchnia, należy wybrać zakładkę Ortotropowo liniowa sprężystość (powierzchnie) i wprowadzić wartości. Uwaga: Zmiana grubości w kroku 3 wpływa na wartości wprowadzane w tej zakładce.
Aby uzyskać dostęp do materiałów i przekrojów zdefiniowanych przez użytkownika dla przyszłych modeli, można utworzyć szablon. Jest to pokazane w FAQ 005109.
Materiał zdefiniowany przez użytkownika Materiał Rozciągliwa tkanina Znajdowanie kształtu
