Установка деформации на 0
Ответ

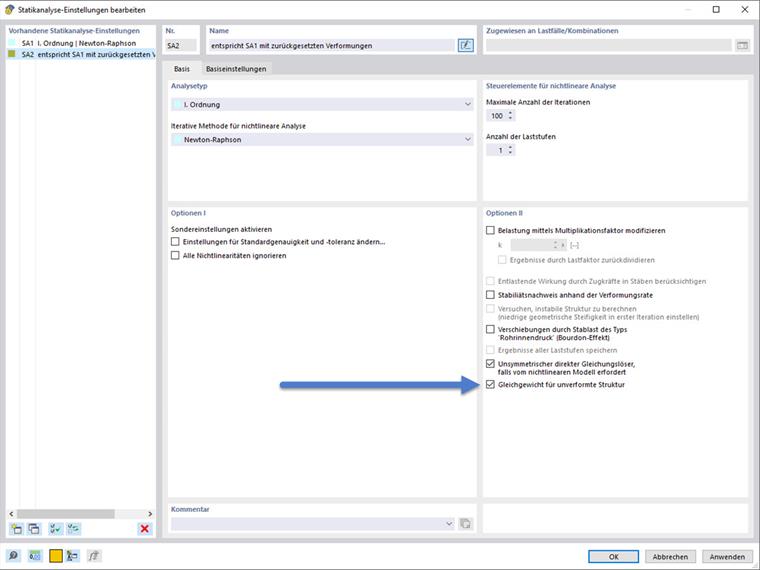

В диалоговом окне настроек расчёта конструкций вы найдете флажок «Равновесие для недеформированной конструкции» в разделе «Опции II» (рисунок 01). Если эта функция активна, конструкция рассчитывается с деформацией, сброшенной до 0.

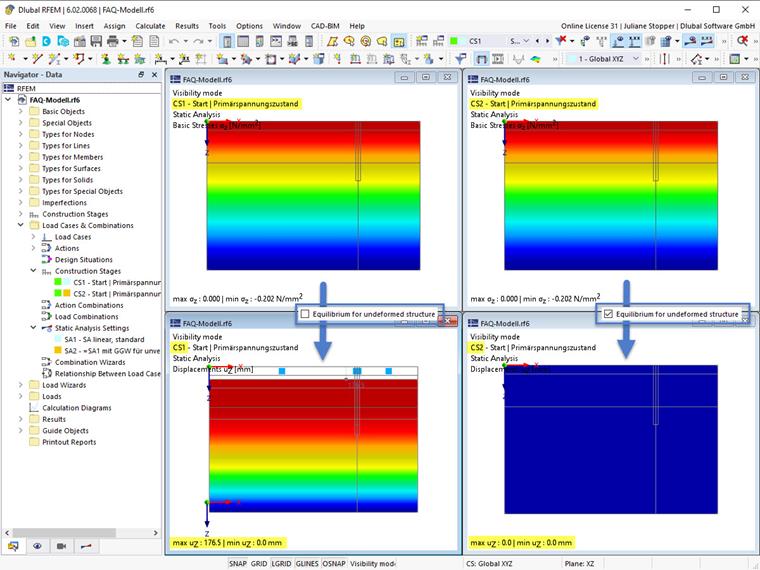

Ниже приведен пример результата определения первичного напряженного состояния, то есть анализа массива грунта, находящегося под действием собственного веса. На стадии строительства 2 в настройках расчёта конструкций активирована опция «Равновесие для недеформированной конструкции» по сравнению со стадией строительства 1, где эта функция неактивна. Результаты сравниваются на рисунке 2.
Становится понятно, что напряженное состояние в конструкциях одинаковое, но при активации этой опции деформации сбрасываются до 0.
