Definir deformações como 0

Na caixa de diálogo Parâmetros de análise estática, encontra a opção "Equilíbrio para estrutura não deformada" na área Opções II (Figura 01). Se a opção estiver ativa, a estrutura é analisada e a deformação é reposta como 0.

1 Opção II de análise estática – Equilíbrio para estrutura não deformada

Abaixo pode ver um exemplo do resultado da determinação do estado de tensão primário, isto é, a análise de uma massa de solo sob o seu próprio peso. Na fase de construção 2, a opção "Equilíbrio para estrutura não deformada" está ativada nos Parâmetros de análise estática, ao contrário da fase de construção 1 onde a opção não foi ativada.

Os resultados são comparados na Figura 02.

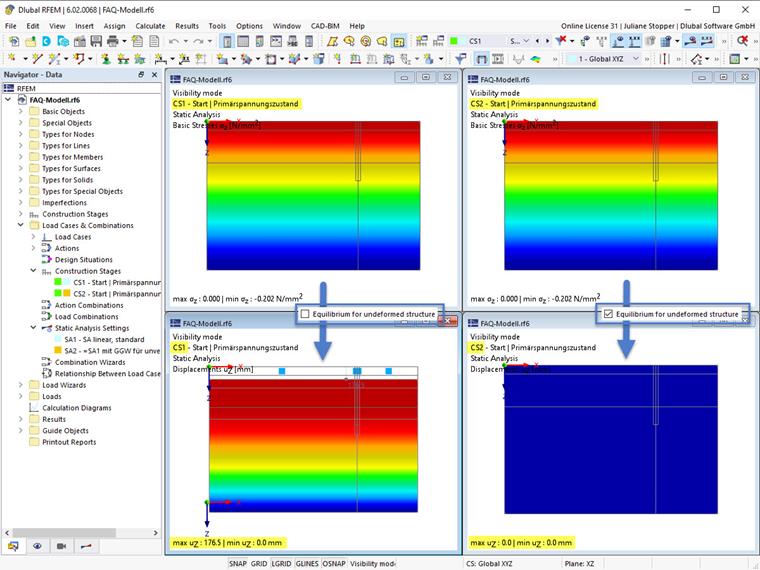

2 Comparação dos exemplos de resultados de análises com e sem a opção "Equilíbrio para estrutura não deformada"

Torna-se claro que o estado de tensão nas estruturas é o mesmo, mas quando esta opção é ativada, as deformações são repostas como 0.
