Предпосылка
Для переноса опорных сил из других моделей необходимо выполнение двух условий:
- Мастер нагрузок «Импорт опорных реакций» доступен, начиная с версии программы X.02.0071 (и новее).
- Обе модели должны быть в одном проекте (одинаковый идентификатор проекта). При необходимости затем необходимо снова подключить существующие проекты к центру Dlubal.
- Обе модели должны иметь разные идентификаторы.
- В модели, к которой должны быть приложены нагрузки (далее — «дочерняя» модель), необходимо создать загружения.
Чтобы модели имели разные идентификаторы, необходимо создать каждую модель через «Файл → Новый...». В качестве альтернативы, существующую модель можно сохранить в виде копии с помощью «Файл → Сохранить как...»; таким образом, он получает другой идентификатор. Идентификаторы можно увидеть в параметрах модели в основных данных.
Порядок действий

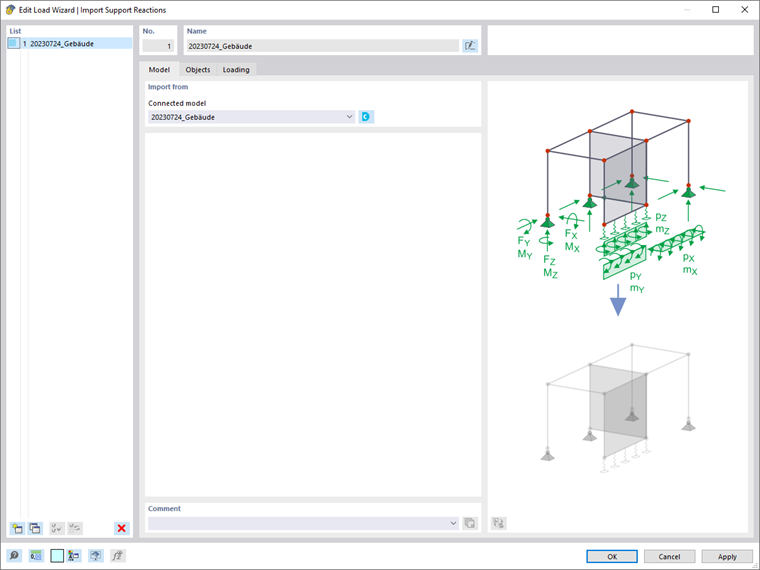

Если требования соблюдены, вы можете выбрать мастер нагрузки «Импорт опорной реакции» в «дочерней» модели и придать «родительскую» модель во вкладке Модель (рисунок 01).

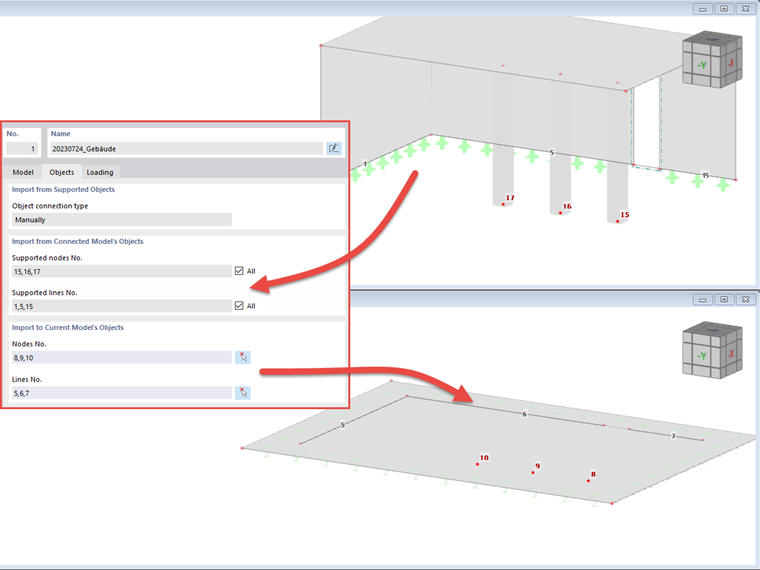

Во вкладке Объекты приданные линии и узлы «родительской» модели придаются линиям и узлам для нагрузок на «дочернюю» модель (рисунок 02).
Придание узлов и линий
Важно отметить, что узлы и линии придаются с использованием их нумерации. Обратите внимание на порядок ввода и ориентацию линий.
Наконец, во вкладке Нагрузка можно выбрать придание загружений и направлений нагрузок для импорта. На рисунке 03 показана чистая передача вертикальных нагрузок в загружениях 1-3.
После подтверждения мастера нагрузок, приложенные нагрузки сначала появляются со значением «??». Правильное значение изображается только после расчёта соответствующего загружения (рисунок 04). Этот расчёт также запускает вычисление в «родительской» модели.
Изменения в связанной модели
Если в «родительскую» модель внесены изменения, нагрузка в «дочерней» модели возвращается к «??» при условии, что «родительская» модель была сохранена. При перерасчете загружения в «дочерней» модели применяются новые значения.
