Korzystanie z generatora obciążeń "Importuj reakcje podporowe"

Jak korzystać z generatora obciążeń "Importować reakcje podporowe"?


Odpowiedź:

Wymagania

Aby siły podporowe mogły zostać przejęte z innych modeli, muszą zostać spełnione dwa warunki:

  1. Generator obciążeń "Importuj reakcje podporowe" jest dostępny od wersji programu X.02.0071 (lub nowszej).
  2. Oba modele muszą znajdować się w tym samym projekcie (ten sam identyfikator projektu). W razie potrzeby należy ponownie połączyć istniejące projekty w Centrum Dlubal.
  3. Oba modele muszą mieć różne identyfikatory modeli.
  4. W modelu, do którego mają zostać przyłożone obciążenia (zwanym dalej modelem "dziecko"), należy utworzyć przypadki obciążeń.

Aby modele miały różne identyfikatory, konieczne jest utworzenie każdego modelu poprzez "Plik → Nowy...". Alternatywnie istniejący model można również zapisać jako kopię poprzez "Plik → Zapisz jako ..."; ma on wówczas również inny identyfikator. Identyfikatory można wyświetlić w parametrach modelu w podstawowych danych modelu.

Procedura

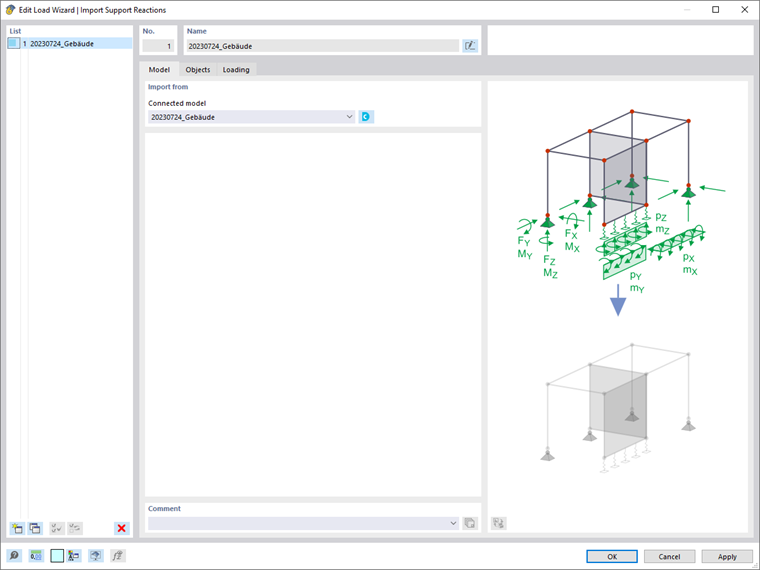

Jeżeli wymagania są spełnione, można wybrać generator obciążenia "Importować reakcję podporową" w modelu "potomnym" i przypisać tam model "macierzysty" w zakładce Model (rys. 01).

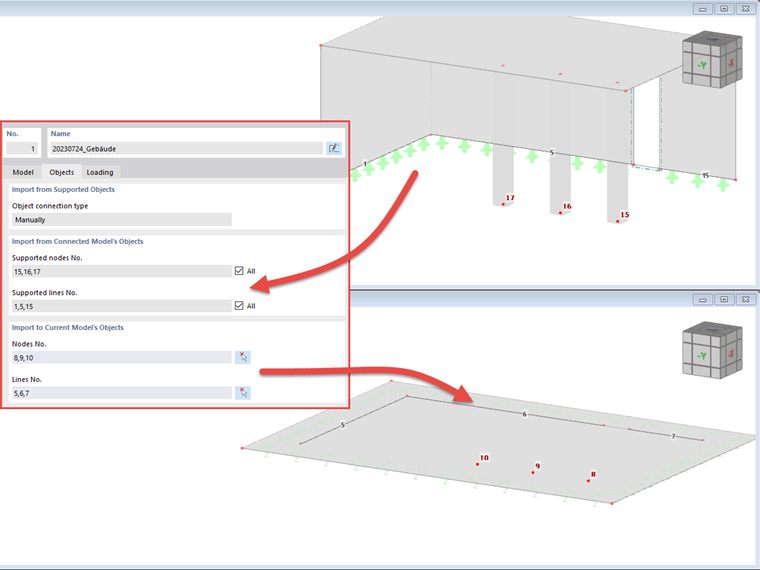

W zakładce Obiekty przypisane linie i węzły modelu "macierzystego" zostają przydzielone do linii i węzłów, które mają zostać obciążone w modelu "dziecko" (rys. 02).

Przypisywanie węzłów i linii

Należy pamiętać, że węzły i linie są przydzielane na podstawie ich numeracji. Zwróć uwagę na kolejność wprowadzania i orientację linii.

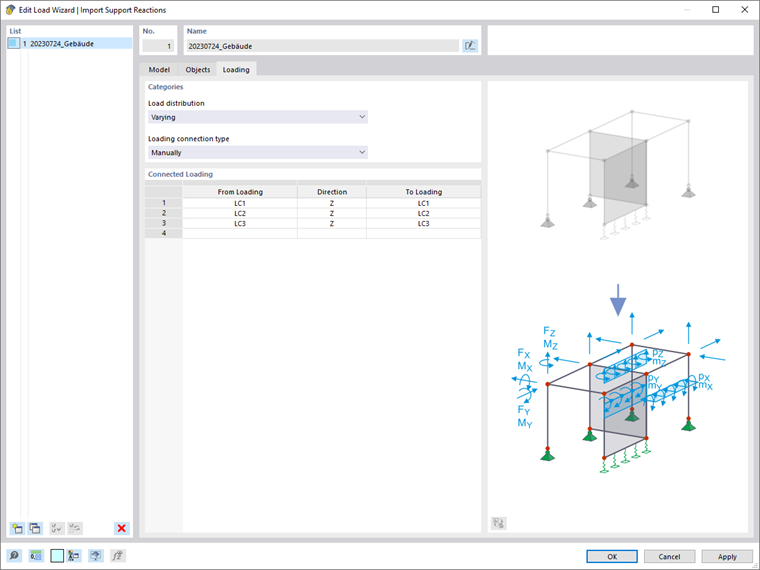

Na koniec w zakładce Obciążenie można wybrać przypisanie przypadków obciążeń i kierunki obciążenia, które mają zostać zaimportowane. Rysunek 03 przedstawia czysty transfer obciążeń pionowych w przypadkach obciążeń 1-3.

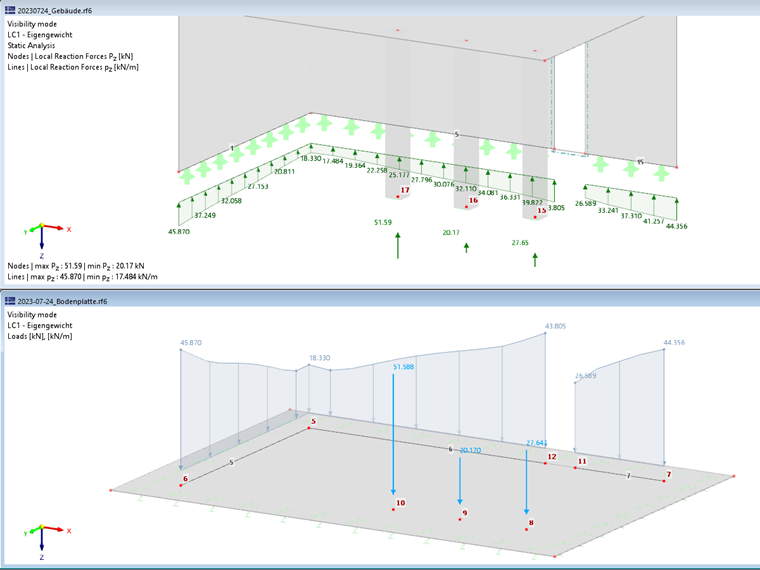

Po potwierdzeniu generatora obciążeń pojawią się przyłożone obciążenia z wartością "???" pierwszy. Prawidłowa wartość jest wyświetlana dopiero po obliczeniu odpowiedniego przypadku obciążenia (rysunek 04). To obliczenie uruchamia również obliczenia w modelu "matce".

Zmiany w powiązanym modelu

W przypadku wprowadzenia zmian w modelu „matce” obciążenie w modelu „dziecko” zostaje przywrócone do wartości „???”, przy założeniu, że model "matka" został zapisany. Ponowne obliczenie przypadku obciążenia w modelu "dziecko" przyjmuje nowe wartości.
