Réponse:
Conditions de participation
Deux conditions doivent être remplies pour que les forces d'appui puissent être transférées à partir d'autres modèles :
- L'assistant de charge « Importer des réactions d'appui » est disponible à partir de la version X.02.0071 (ou ultérieure).
- Les deux modèles doivent être dans le même projet (même ID de projet). Vous pouvez reconnecter les projets existants dans le Dlubal Center, si nécessaire.
- Les deux modèles doivent avoir des ID de modèle différents.
- Dans le modèle où les charges sont à appliquer (appelé ci-après modèle « enfant »), les cas de charge doivent être créés.
Pour que les modèles aient des ID différents, vous devez créer chaque modèle via « Fichier → Nouveau ... ». Vous pouvez également enregistrer un modèle existant comme copie à l'aide de la commande « Fichier → Enregistrer sous » ; celui-ci obtient alors également un autre ID. Les IDs peuvent être affichés dans les paramètres du modèle, dans « Modèle - Données de base ».
Procédure

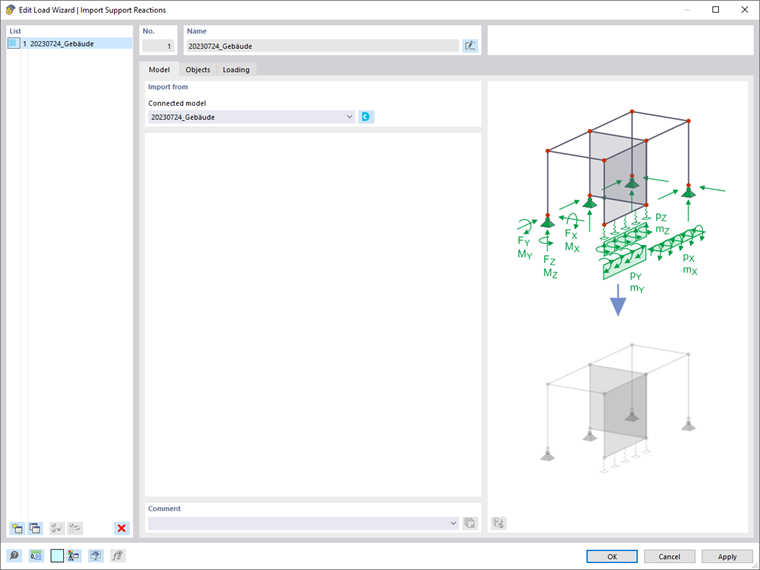

Si les conditions sont remplies, vous pouvez sélectionner l'assistant de charge « Importer des réactions d'appui » dans le modèle actuel (modèle « enfant ») et assigner le modèle connecté (modèle « parent ») dans l'onglet Modèle (Figure 01).
Foire aux questions (FAQ)

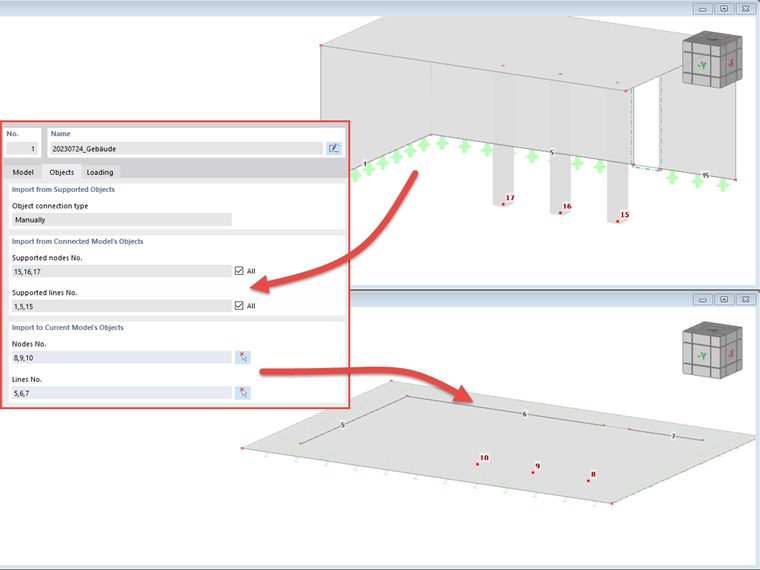

Dans l'onglet Objets, vous pouvez ensuite assigner les lignes et les nœuds supportés du modèle « parent » aux lignes et aux nœuds à charger dans le modèle « enfant » (Figure 02).
Assignation des nœuds et des lignes
Notez que l'assignation des nœuds et des lignes intervient par leur numérotation. Faites attention à l'ordre des entrées et à l'orientation des lignes.
Dans l'onglet Charges, vous pouvez sélectionner l'assignation des cas de charge et les directions de charge à importer. La Figure 03 montre un transfert pur des charges verticales dans les cas de charge 1-3.

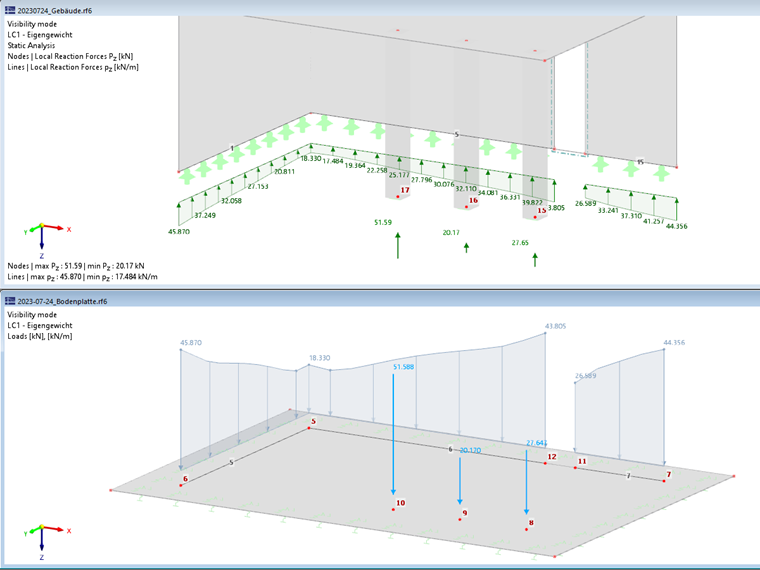

Après validation de l'assistant de charge, les charges appliquées apparaissent d'abord avec la valeur « ?? ». La valeur correcte n'est affichée qu'une fois que le cas de charge correspondant a été calculé (Figure 04). Le lancement de ce calcul déclenche également le calcul dans le modèle « parent ».
Modifications du modèle connecté
Si des modifications sont apportées au modèle « parent », la charge dans le modèle « enfant » revient à « ?? », dès que le modèle « parent » est enregistré. Un nouveau calcul du cas de charge dans le modèle « enfant » importe les nouvelles valeurs.
