Verwendung des Lastassistenten "Lagerreaktionen übernehmen"

Voraussetzungen

Damit Lagerkräfte aus anderen Modellen übernommen werden können, müssen zwei Bedingungen erfüllt sein:

1. Der Lastassistent "Lagerreaktionen übernehmen" steht ab der Programmversion X.02.0071 (oder neuer) zur Verfügung.
2. Beide Modelle müssen im gleichen Projekt sein (gleiche Projekt-ID). Eventuell vorhandene Projekte sind im Dlubal Center ggf. neu zu verknüpfen.
3. Beide Modelle müssen unterschiedliche Modell-IDs haben.
4. Im Modell, in dem die Lasten aufgebracht werden sollen (im folgenden als "Kind"-Modell bezeichnet), müssen Lastfälle angelegt sein.

Damit Modelle unterschiedliche IDs haben, muss jedes Modell über "Datei → Neu..." angelegt werden. Alternativ kann auch ein vorhandenes Modell über "Datei → Speichern unter..." als Kopie gespeichert werden; dieses hat dann auch eine andere ID. Die IDs können in den Modell-Basisangaben bei den Modellparametern eingesehen werden.

Vorgehensweise

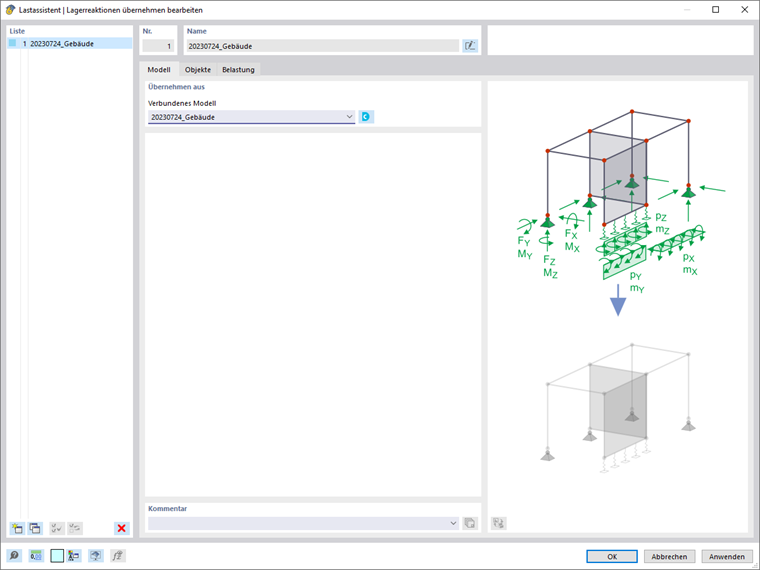

Wenn die Voraussetzungen erfüllt sind, kann im aktuellen Modell ("Kind"-Modell) der Lastassistent "Lagerreaktionen übernehmen" gewählt und dort im Reiter Modell das verbundene Modell ("Mutter"-Modell) zugewiesen werden (Bild 01).

FAQ

FAQ 005401 | Wie nutze ich den Lastassistenten "Lagerreaktion übernehmen"?

Lastassistent | Lagerreaktion übernehmen | Modell

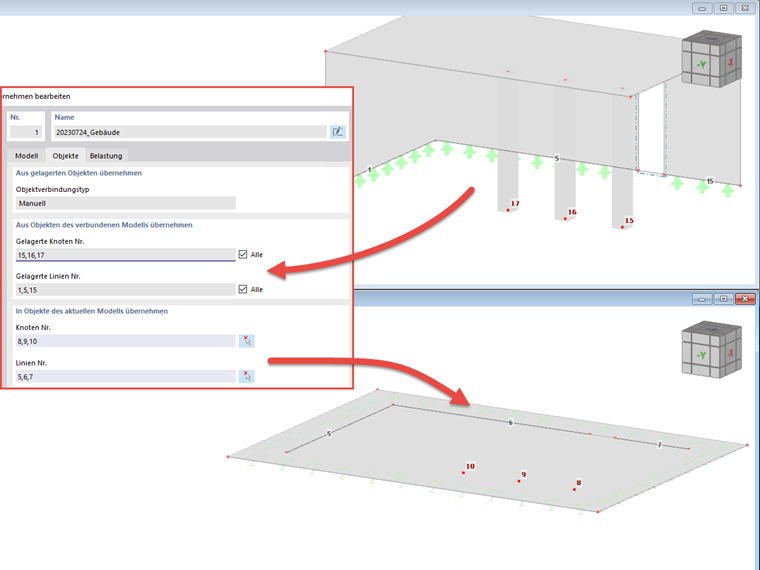

Im Reiter Objekte erfolgt dann die Zuordnung der gelagerten Linien und Knoten des "Mutter"-Modells zu den zu belastenden Linien und Knoten im "Kind"-Modell (Bild 02).

Lastassistent | Lagerreaktion übernehmen | Objekte - Zuordnung von Knoten- und Liniennummern

Zuordnung der Knoten und Linien

Zu beachten ist, dass die Zuordnung der Knoten und Linien über deren Nummerierung erfolgt. Dabei ist auf die Reihenfolge der Eingabe sowie auf die Orientierung der Linien zu achten.

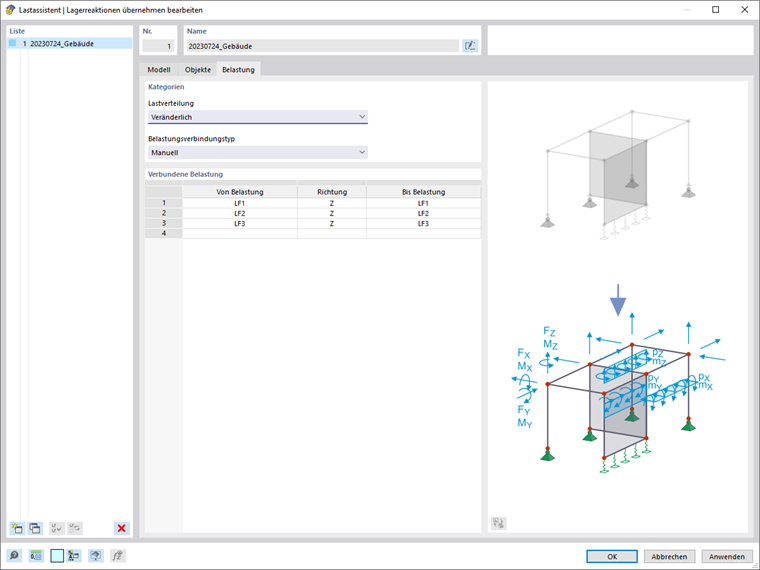

Im Reiter Belastung kann schließlich die Zuordnung der Lastfälle und die zu übernehmenden Lastrichtungen ausgewählt werden. Bild 03 zeigt eine reine Übernahme der vertikalen Lasten in den Lastfällen 1-3.

Lastassistent | Lagerreaktion übernehmen | Belastung

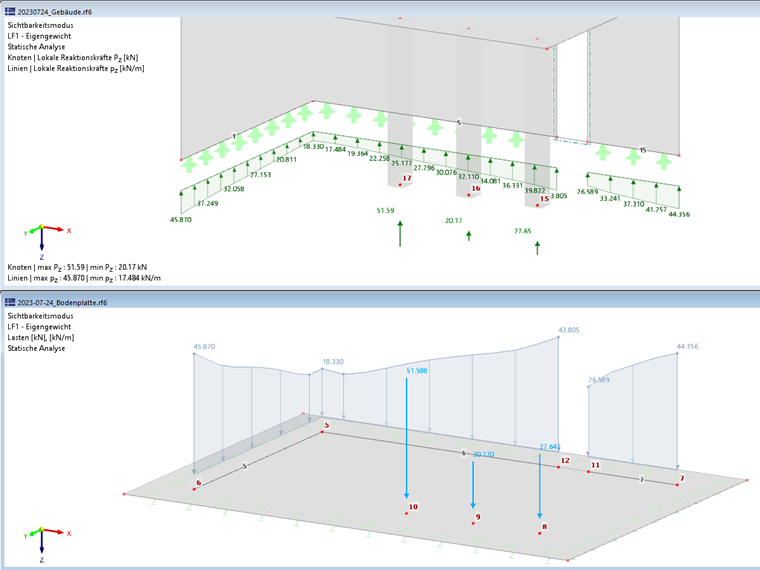

Mit dem Bestätigen des Lastassistenten erscheinen die angesetzten Lasten zunächst mit dem Wert "??". Der korrekte Wert wird erst angezeigt, wenn der jeweilige Lastfall berechnet wurde (Bild 04). Diese Berechnung stößt auch die Berechnung im "Mutter"-Modell an.

Lagerreaktionen am "Mutter"-Modell und übernommene Lasten am "Kind"-Modell

Änderungen im verbundenen Modell

Wenn im "Mutter"-Modell Änderungen vorgenommen werden, wird die Last im "Kind"-Modell wieder auf "??" gesetzt, sobald das "Mutter"-Modell gespeichert wird. Ein Neuberechnung des Lastfalls im "Kind"-Modell übernimmt die neuen Werte.
