Ответ:
Если для одного элемента конструкции для одного типа расчетной ситуации требуется определить собственные результаты расчета для различных конфигураций, аддон "Анализ строительных состояний (CSA)" предлагает решение.
Этот аддон позволяет, среди прочего, параллельное моделирование с постоянным количеством объектов. В этом особом случае базовая модель внутренне размещается многократно рядом друг с другом и может быть передана на расчет с различными настроенными конфигурациями расчетов.
Для реализации вы можете следовать следующим шагам:
- Активируйте аддон "Анализ строительных состояний (CSA)" в основных данных

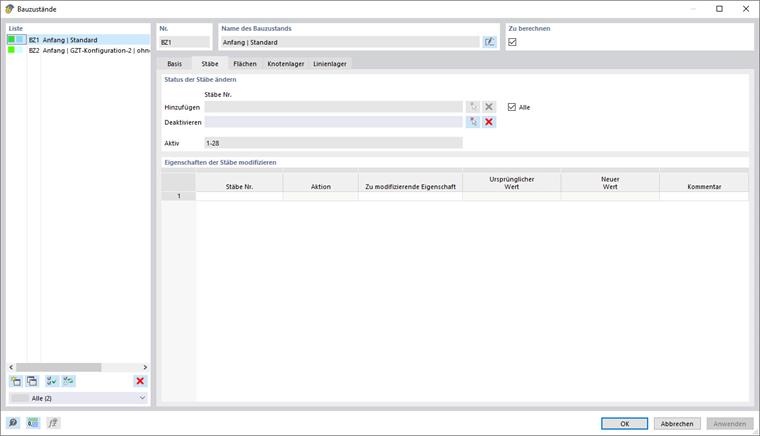

- Определите в навигаторе под веткой "Строительные состояния" первое состояние с атрибутом "Начало" и активируйте все элементы -> Эти элементы будут учтены с учетом конфигураций расчета, определенных в объекте.
- Определите в навигаторе под веткой "Строительные состояния" еще одно состояние с атрибутом "Начало".

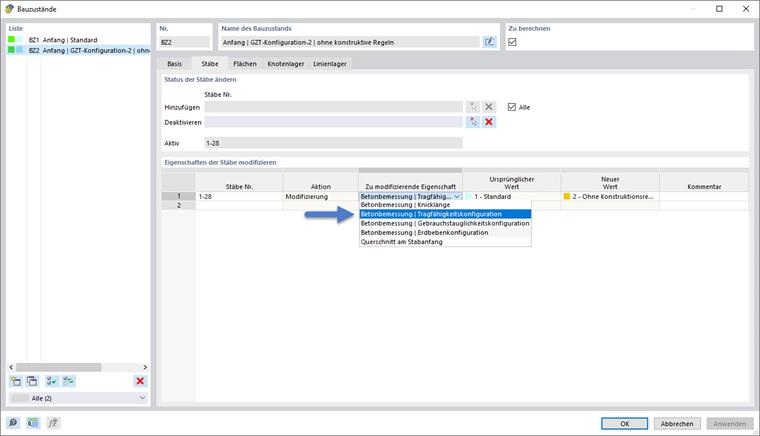

- В его закладке "Стержни" введите номер(а) стержня(ей) в "Изменение свойств стержней" и выберите в качестве изменяемого свойства желаемую конфигурацию.

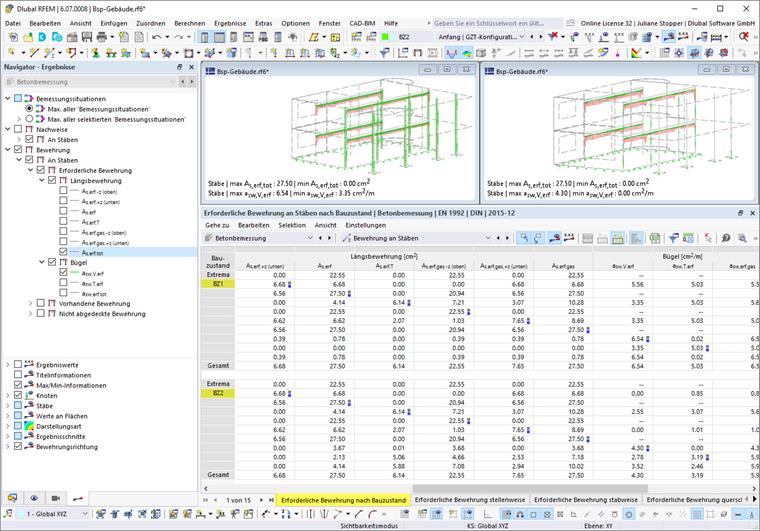

- После расчета проанализируйте расчет в зависимости от определенных состояний.
