konfiguracje obliczeniowe mogą się różnić w zależności od przypadku

Jak przeprowadzić wymiarowanie prętów dla różnych ustawień w konfiguracji obliczeniowej?


Odpowiedź:

Jeśli chcesz określić własne wyniki obliczeń elementu konstrukcyjnego dla tego samego typu sytuacji obliczeniowej dla różnych konfiguracji, rozszerzenie "Analiza etapów budowy (CSA)" stanowi rozwiązanie.
Rozszerzenie umożliwia między innymi: można również przeprowadzić symulację równoległą modelu ze stałą liczbą obiektów. W tym szczególnym przypadku model podstawowy jest kilkakrotnie zestawiany wewnętrznie, dzięki czemu można go przenieść do obliczeń za pomocą różnie ustawionych konfiguracji obliczeniowych.

Konwersję można przeprowadzić w następujący sposób:

  1. W Danych ogólnych należy aktywować rozszerzenie "Analiza etapów budowy (CSA)".

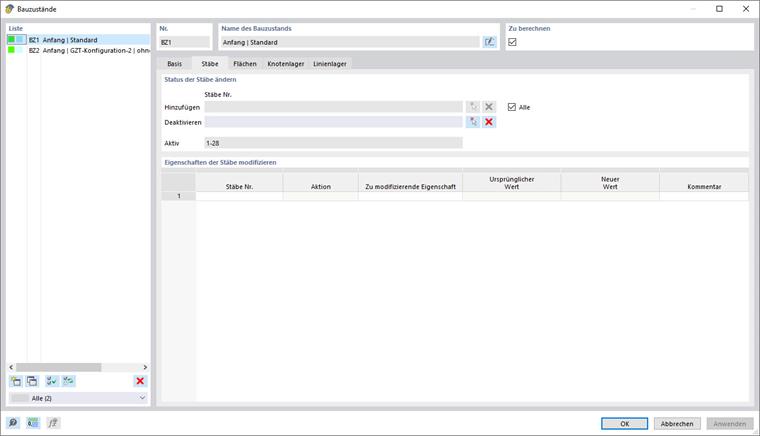

  2. Zdefiniuj pierwszy stan z atrybutem "Początek" w gałęzi "Etapy budowy" w Nawigatorze i aktywuj wszystkie elementy → Elementy te zostaną uwzględnione w konfiguracjach obliczeniowych zdefiniowanych w obiekcie.
  3. W nawigatorze w pozycji "Etapy budowy" należy zdefiniować kolejny etap z atrybutem "Początek".

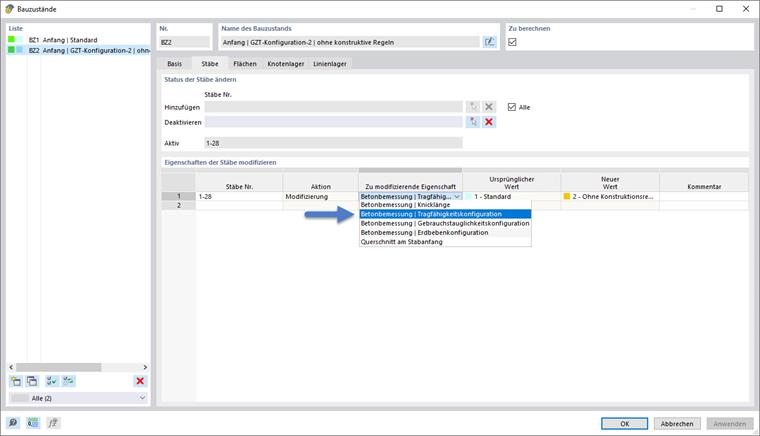

  4. W zakładce 'Pręty' należy wprowadzić numery prętów w polu 'Modyfikować właściwości dla prętów' i wybrać żądaną konfigurację jako właściwość, która ma zostać zmodyfikowana.

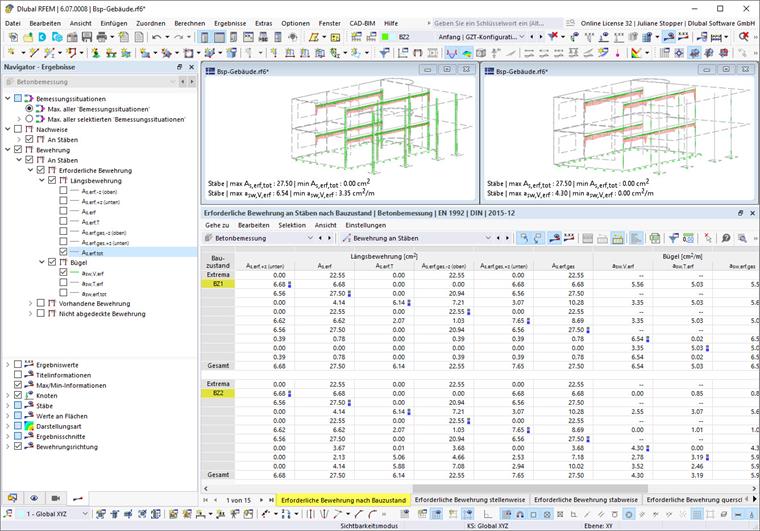

  5. Po zakończeniu obliczeń, oceń obliczenia w zależności od zdefiniowanych etapów.
