Risposta:
Se per un componente devono essere determinati risultati di progettazione specifici per un tipo di situazione di progettazione per configurazioni diverse, l'add-on "Analisi degli stati di costruzione (CSA)" offre una soluzione. Questo add-on consente tra l'altro la simulazione parallela di un modello con un numero costante di oggetti. In questo caso speciale, il modello di base viene posizionato internamente più volte affiancato e può quindi essere trasferito alla progettazione con configurazioni di progettazione impostate diversamente.
Per l'implementazione, procedi come segue:
- Attiva l'add-on "Analisi degli stati di costruzione (CSA)" nelle impostazioni di base

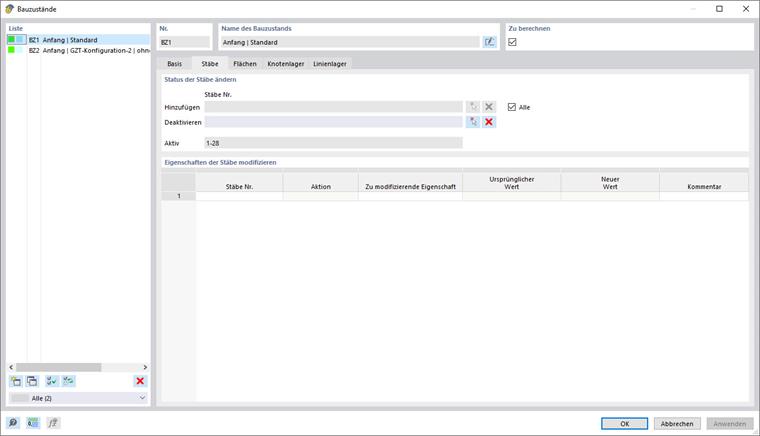

- Definisci nel Navigatore, sotto il ramo "Stati di costruzione", un primo stato con l'attributo "Inizio" e attiva tutti gli elementi -> Questi elementi sono considerati con le configurazioni di progettazione definite nell'oggetto.
- Definisci nel Navigatore, sotto il ramo "Stati di costruzione", un altro stato con l'attributo "Inizio".

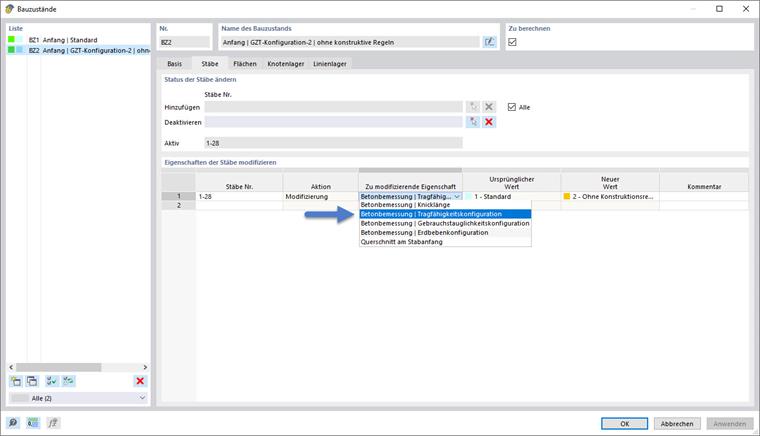

- Nella sua scheda "Aste", inserisci il/i numero/i di asta sotto "Modificare le proprietà delle aste" e seleziona come proprietà da modificare la configurazione desiderata.

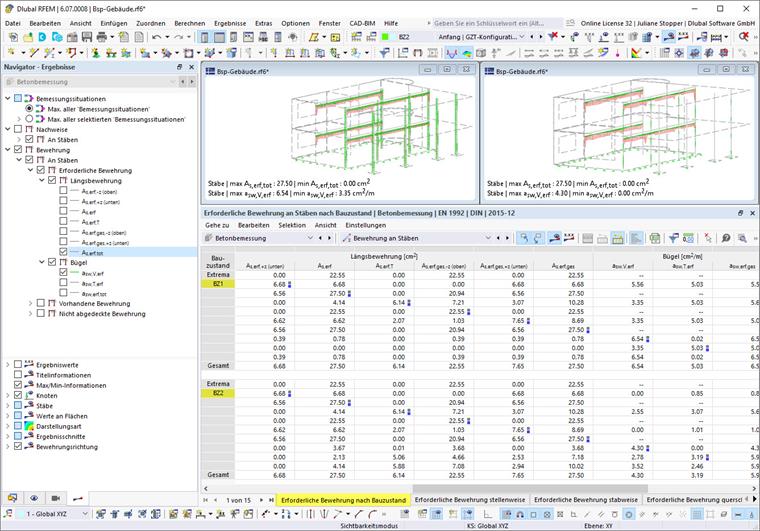

- Valuta dopo il calcolo la progettazione in base agli stati definiti.
