Odpověď:
Pokud chcete pro konstrukční komponentu jednoho typu návrhové situace zadat vlastní výsledky návrhu pro různé konfigurace, nabízí řešení addon „Analýza fází výstavby (CSA)“.
Tento addon umožňuje mimo jiné provést paralelní simulaci modelu s konstantním počtem objektů. V tomto speciálním případě se základní model vnitřně několikrát zduplikuje a může být tak převeden do návrhu s odlišně nastavenými návrhovými konfiguracemi.
Pro převod můžete postupovat následovně:
- V základních datech aktivujte addon „Analýza fází výstavby (CSA)“.

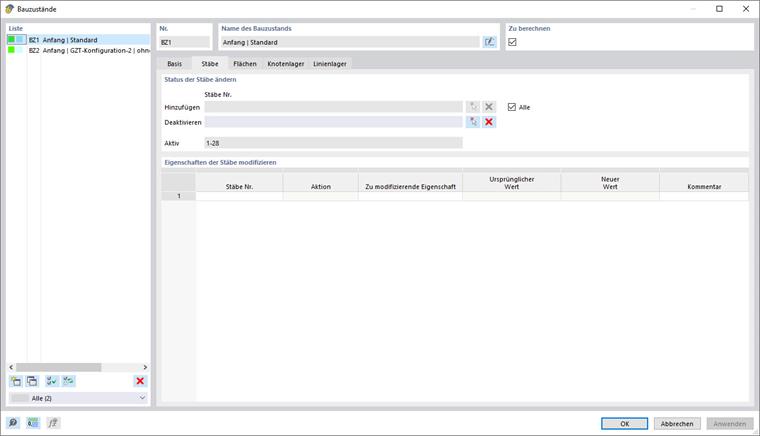

- V navigaci definujte v větvi „Fáze výstavby“ pomocí atributu „Start“ první fázi a aktivujte všechny prvky. Tyto prvky budou zohledněny při návrhových konfiguracích definovaných v objektu.
- Definujte další fázi s atributem „Start“ ve větvi „Fáze výstavby“ v navigátoru a aktivujte všechny prvky.

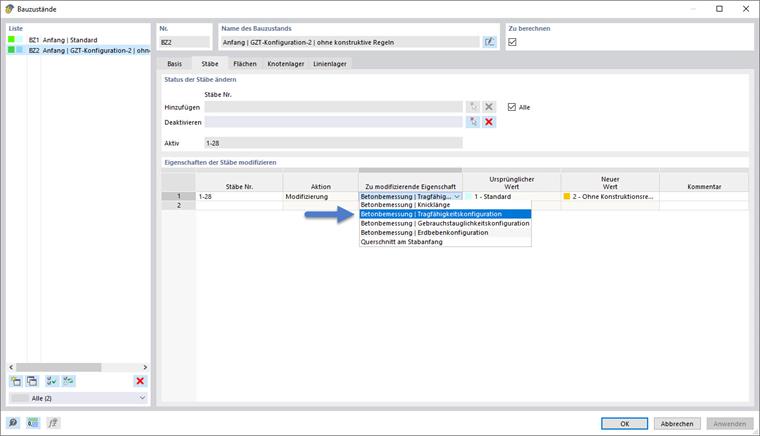

- V záložce ‚Pruty‘ zadejte číslo prutu (prutů) pod „Upravit vlastnosti prutů“ a jako vlastnost, kterou chcete upravit, vyberte požadovanou konfiguraci.

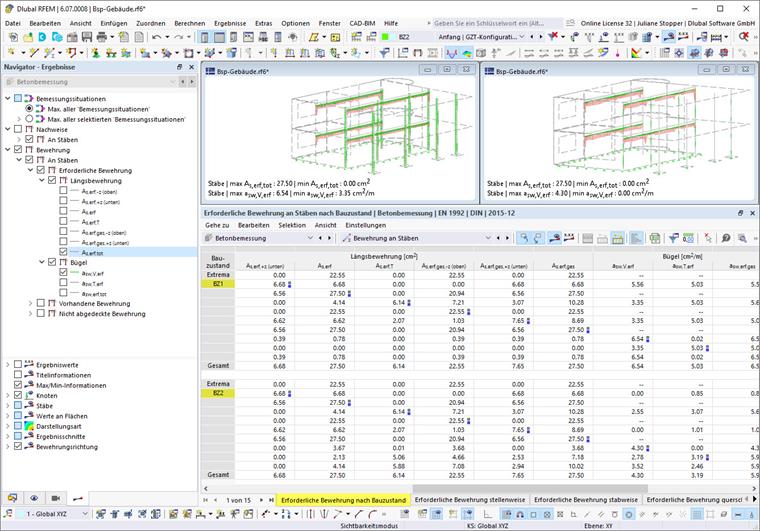

- Po výpočtu vyhodnoťte návrh v závislosti na definovaných fázích.
