Сообщение «Неопределенный компонент» указывает на то, что компонент обращается к ссылке, которая недоступна на момент обработки.
В дополнении Стальные соединения все компоненты обрабатываются строго последовательно сверху вниз. Компонент может обращаться только к элементам, которые уже определены выше в списке компонентов.

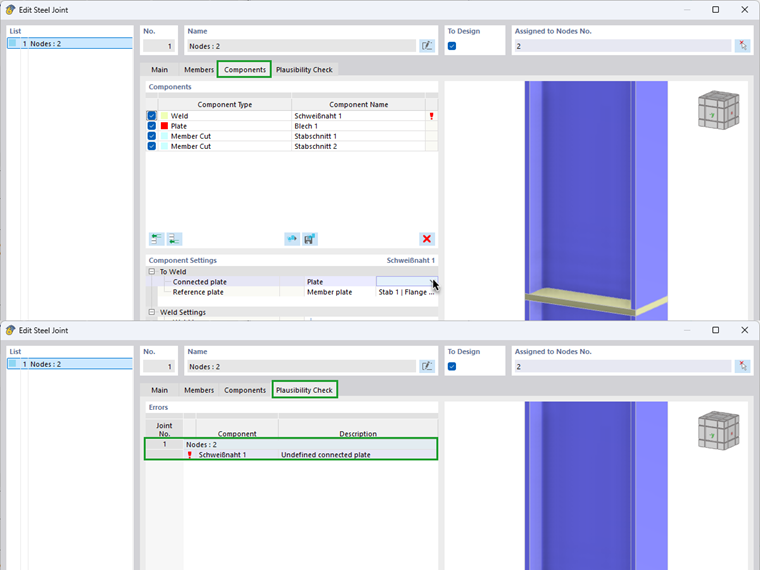

Например, если лист находится ниже сварного шва в списке компонентов, сварной шов не может обращаться к этому листу. В таком случае, обычно, уже ранее появляется симптом, что лист недоступен или выделен серым цветом в поле выбора. Если конфигурация все же проверяется, в проверке правдоподобности появляется сообщение «Неопределенный компонент» или «Неопределенный подключенный лист».
Хотя лист геометрически видимый, с точки зрения внутренней обработки он еще не существует. Причина заключается в порядке компонентов.
Поскольку порядок компонентов имеет решающее значение, необходимо создать компонент, на который делается ссылка, перед компонентом, который ссылается. Если это не так, соответствующий компонент должен быть удален и создан заново в правильном порядке.
