Die Meldung „Nicht definierte Komponente“ weist darauf hin, dass eine Komponente auf eine Referenz zugreift, die zum Zeitpunkt der Verarbeitung nicht verfügbar ist.
Im Add-On Stahlanschlüsse werden alle Komponenten strikt sequenziell von oben nach unten verarbeitet. Eine Komponente kann nur auf Bauteile zugreifen, die in der Komponentenliste bereits oberhalb definiert wurden.

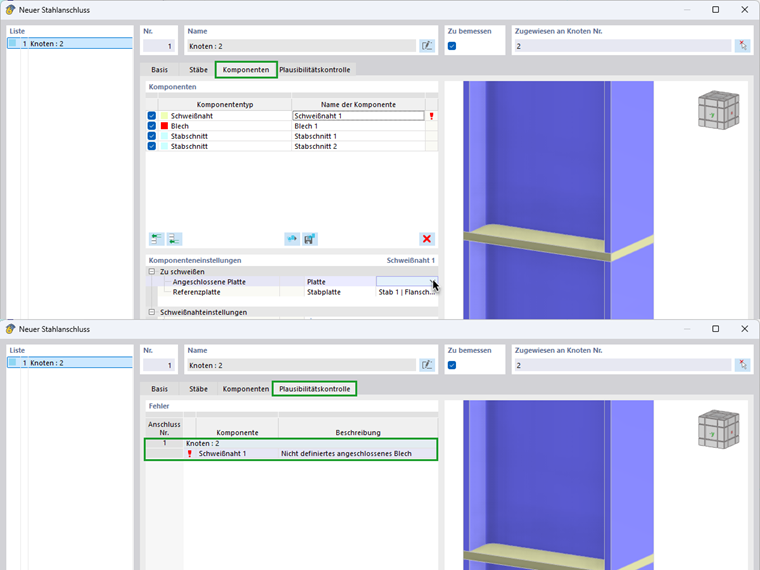

Befindet sich beispielsweise ein Blech unterhalb einer Schweißnaht in der Komponentenliste, kann die Schweißnaht nicht auf dieses Blech zugreifen. In diesem Fall tritt meist bereits zuvor das Symptom auf, dass das Blech im Auswahlfeld nicht verfügbar oder ausgegraut ist. Wird die Konfiguration dennoch geprüft, erscheint in der Plausibilitätskontrolle die Meldung „Nicht definierte Komponente“ oder „Nicht definiertes angeschlossenes Blech“.
Obwohl das Blech geometrisch sichtbar ist, existiert es aus Sicht der internen Verarbeitung noch nicht. Die Ursache liegt somit in der Reihenfolge der Komponenten.
Da die Reihenfolge der Komponenten maßgebend ist, muss die referenzierte Komponente vor der referenzierenden Komponente angelegt werden. Ist dies nicht der Fall, muss die betreffende Komponente gelöscht und in korrekter Reihenfolge neu erzeugt werden.
