Le message « Composant non défini » indique qu’un composant accède à une référence qui n’est pas disponible au moment du traitement.
Dans le module complémentaire Assemblages acier, tous les composants sont traités de manière strictement séquentielle de haut en bas. Un composant ne peut accéder qu’aux éléments définis au-dessus de lui dans la liste des composants.

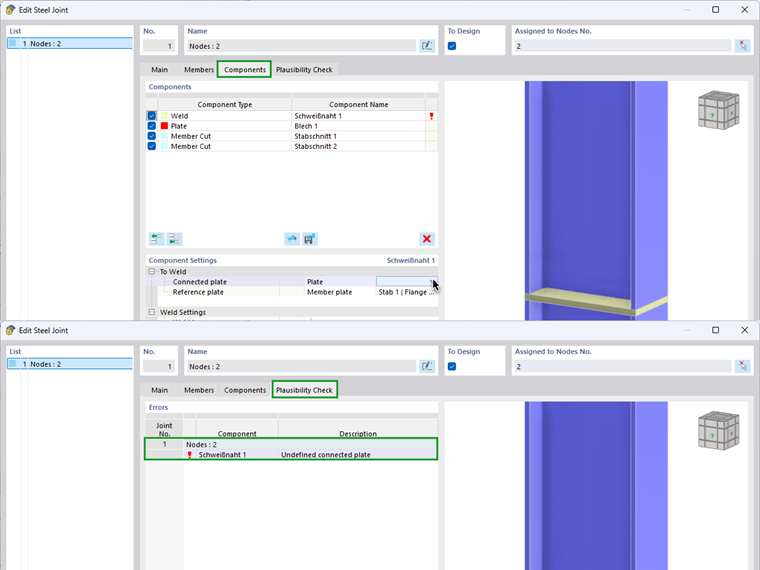

Par exemple, si une plaque est placée en dessous d’un cordon de soudure dans la liste des composants, le cordon de soudure ne peut pas accéder à cette plaque. Dans ce cas, le symptôme apparait auparavant : la plaque n’est pas disponible ou est grisée dans le champ de sélection. Si la configuration est néanmoins vérifiée, le message « Composant non défini » ou « Plaque connectée non définie » apparaît dans le contrôle de plausibilité.
Bien que la plaque soit visible géométriquement, elle n’existe pas encore du point de vue du traitement interne. La cause réside donc dans l’ordre des composants.
Étant donné que l'ordre des composants est déterminant, le composant référencé doit être créé avant le composant référent. Dans le cas contraire, le composant concerné doit être supprimé et recréé dans le bon ordre.
