Дополнительный модуль RF-/CONCRETE Columns для программы RFEM/RSTAB | Результаты

При расчете разрушения от изгиба, определяющие критические точки колонны анализируются на действие нормальных сил и моментов. Кроме того, при определении расчетного сопротивления сдвигу учитываются сечения с экстремальными величинами поперечных сил. В ходе расчета определяется, будет ли достаточен стандартный расчет или колонна с ее моментами должна быть рассчитана по методу второго порядка. Затем данные моменты определяются на основе ранее введенных данных. Расчет разделен на четыре части:

• Шаги расчета, не зависящие от нагрузки
• Вычисление определяющих нагрузок методом итерации, с учетом варьирования требуемой арматуры
• Вычисление подобранной арматуры, исходя из определяющих внутренних сил
• Определение надежности для всех внутренних сил, с учетом подобранной арматуры

Таким образом, RF-/CONCRETE Columns обеспечивает подобающее решение, состоящее из оптимизированной концепции армирования и результирующих нагрузок.

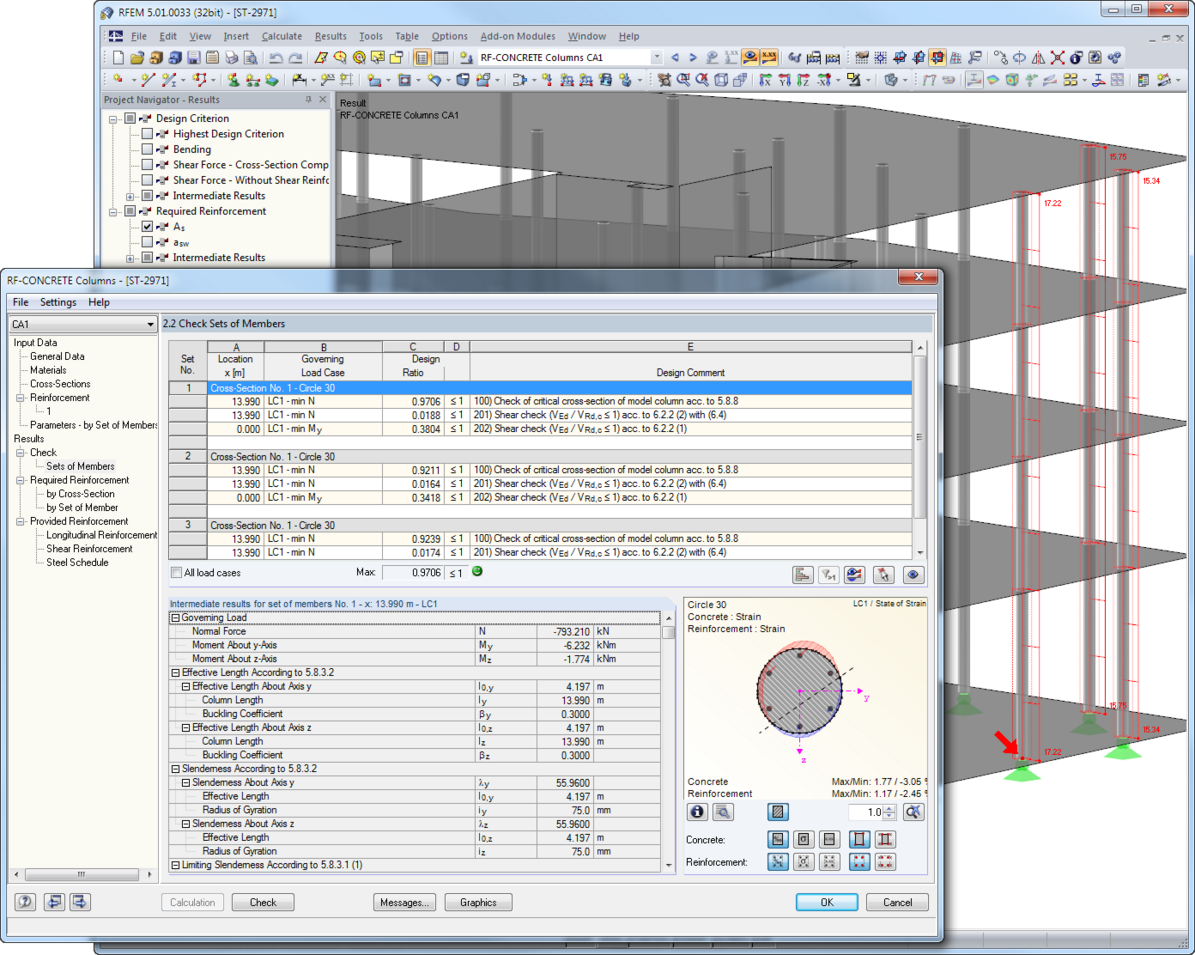

После выполнения расчета, результаты изображаются в виде наглядных таблиц. Изображаются все промежуточные значения, что делает расчет прозрачным.

Модуль создает концепцию армирования для продольной и поперечной арматуры, учитывая все параметры конструкции. Армирование представлено на чертежах 3D, с размерами. Эта концепция армирования может быть изменена по индивидуальным требованиям пользователя. Графика 3D показывает точное распределение деформаций и напряжений в сечении.

Если некоторые из расчетов на огнестойкость не выполнены, RF-/CONCRETE Columns увеличит требуемую арматуру до тех пор, пока либо все расчеты будут выполнены успешно, либо станет невозможным расположить арматуру в сечении . Вы можете визуализировать колонны и их армирование в 3D-рендеринге, а также в рабочем окне RFEM/RSTAB. В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, в протокол результатов можно добавить всю графику. Таким образом, гарантируется четкая и наглядная документация.

Стержни, которые необходимо рассчитать, импортируются напрямую из RFEM/RSTAB. Назначаются загружения, сочетания нагрузок и расчетные сочетания, которые приводят к линейно-упругим определенным внутренним силам на выбранных стержнях. При учете ползучести необходимо также определить нагрузку, приводящую к ползучести. Материалы из программы RFEM/RSTAB заданы по умолчанию, но их можно изменить в модуле RF-/CONCRETE Columns. Характеристики материалов из соответствующих норм включены в базу данных материалов.

Вы можете легко задать конструктивные свойства колонн, а также другие данные для определения требуемой продольной и поперечной арматуры. Коэффициент расчётной длины ß может быть задан вручную, определен модулем автоматически или импортирован из дополнительного модуля RF-STABILITY/RSBUCK.

Расчет на огнестойкость по норме EN 1992-1-2 включает в себя различные спецификации, например, определение сторон сечения, на которых возникает выгорание.
