RF-/CONCRETE Columns | résultats

Pour la vérification de la rupture en flexion, les positions déterminantes du poteau sont analysées pour la force axiale et les moments. De plus, la vérification de la résistance au cisaillement considère la localisation des efforts tranchants avec des valeurs extrêmes. Lors du calcul, le logiciel détermine si un calcul standard est suffisant ou si le poteau avec les moments doit être calculé selon la théorie du second ordre. Ces moments sont ensuite déterminés en fonction des spécifications entrées au préalable. Le calcul est subdivisé en quatre parties :

• Étapes de calcul indépendantes de la charge
• Détermination itérative de la charge déterminante en considérant une armature requise qui varie.
• Détermination des armatures prévues pour les efforts internes déterminants
• Détermination de la sécurité pour tous les efforts internes agissants en considérant l'armature prévue

De cette façon, le RF-/CONCRETE Columns livre une solution complète avec une proposition d'armatures optimisée et les charges résultantes.

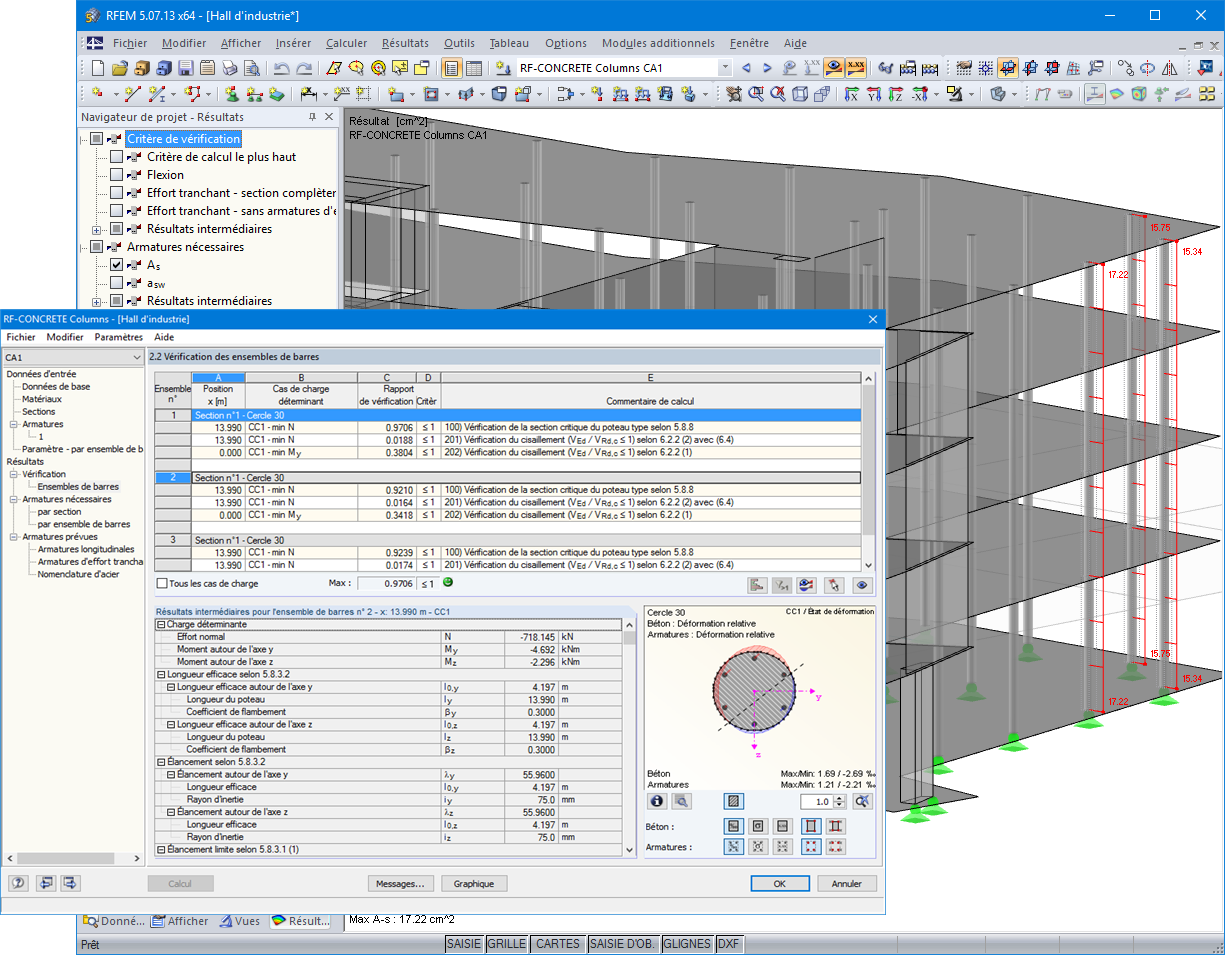

Suite à la vérification, les résultats de calcul s'affichent dans des tableaux clairement organisés. Chaque valeur intermédiaire est répertoriée, ce qui rend les vérifications de calcul explicites.

La proposition d'armatures est conçue pour les armatures longitudinales et transversales en considérant les toutes les prescriptions et recommandations de construction. Les armatures sont affichées en 3D. La proposition d'armatures peut être modifiée en fonction de vos souhaits. Un graphique 3D présente la répartition exacte de la déformation et de la contrainte sur la section.

Si l'une des vérifications de la résistance au feu n'est pas satisfaisante, les armatures requises sont augmentées jusqu'à ce que toutes les vérifications soient effectuées avec succès ou jusqu'à ce qu'aucune disposition d'armatures ne puisse plus être trouvée. les poteaux et leur armature peuvent être affichés dans le rendu 3D et dans la fenêtre de travail de RFEM/RSTAB. En plus des données d'entrée et des résultats, y compris les détails de vérification affichés dans les tableaux, vous pouvez intégrer tous les éléments graphiques dans le rapport d'impression. De cette manière, une documentation compréhensible et clairement présentée est garantie.

Par exemple, les barres à calculer sont directement importées depuis RFEM/RSTAB. Les cas de charge, les combinaisons de charges et de résultats sont assignés, ce qui entraîne les efforts internes linéaires-élastiques sur les barres sélectionnées. Lorsque l'on considère le fluage, la charge causant le fluage doit également être définie. Les matériaux de RFEM/RSTAB sont prédéfinis, mais ils peuvent être ajustés dans RF-/CONCRETE Columns. Les propriétés de matériau prescrites respectivement par norme sont stockées dans la bibliothèque de matériaux.

Vous pouvez définir facilement les propriétés de construction des poteaux ainsi que d'autres détails propres à la détermination des armatures longitudinales et d'effort tranchant requises. Le facteur de longueur efficace ß doit être défini manuellement, déterminé automatiquement par le module ou importé depuis le module additionnel RF-STABILITY/RSBUCK.

La vérification de la résistance au feu selon l'EN 1992-1-2 nécessite des spécifications différentes : par exemple, détermination des côtés de section où la carbonisation se produit.
