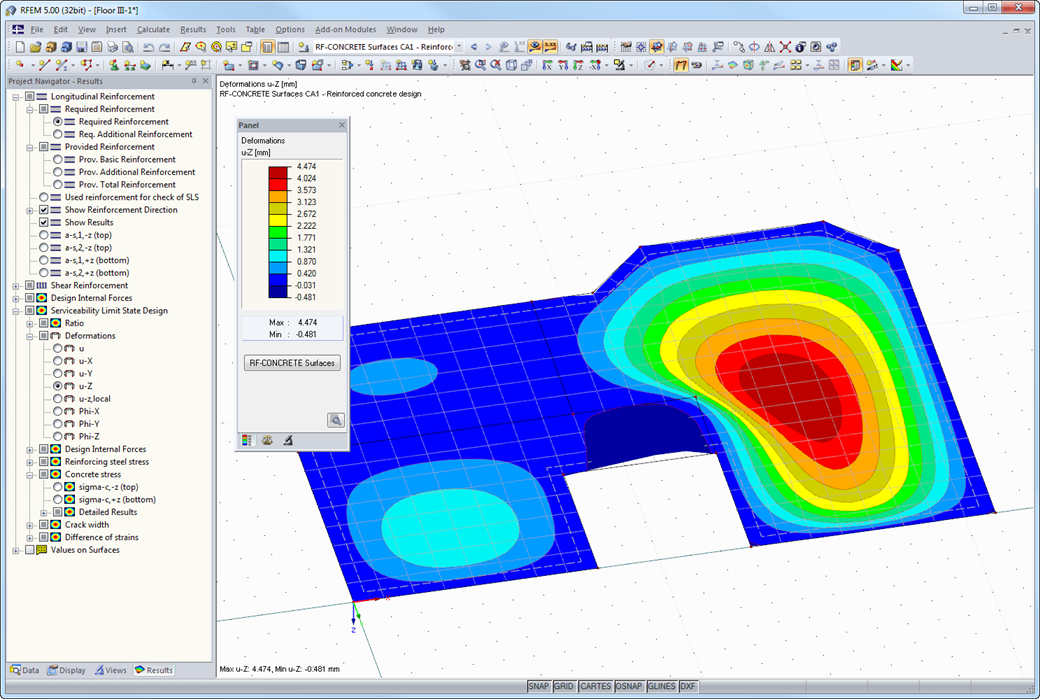

Расчет деформаций по заданному в нормативах методу аппроксимации (например, расчет деформаций по норме EN 1992-1-1, 7.4.3) применяется для расчета «эффективных жесткостей» в конечных элементах в соответствии с существующим предельным состоянием бетона с трещинами и без них. Эти значения жесткости используются для определения деформации поверхности с помощью повторяющихся расчетов по МКЭ.
Расчет эффективной жесткости конечных элементов учитывает железобетонное сечение. На основе внутренних сил, определенных для предельного состояния по пригодности к эксплуатации в RFEM, программа классифицирует железобетонное сечение как 'с трещинами' или 'без трещин'. Если необходимо учесть также усиление при растяжении в сечении, то применяется коэффициент распределения (например, по норме EN 1992-1-1, уравнение 7.19). Предполагается, что свойства материала бетона являются линейно-упругими в зоне сжатия и растяжения до достижения прочности бетона на растяжение. Это достигается точно в предельном состоянии по пригодности к эксплуатации.
При определении эффективных жесткостей учитывается ползучесть и усадка на «уровне сечения». В данном приближенном методе не учитывается влияние усадки и ползучести в статически неопределенных системах (например, растягивающие силы от усадочной деформации в системах, защемленных со всех сторон, не определяются и должны учитываться отдельно). Таким образом, модуль RF-CONCRETE Deflect рассчитывает деформации в два этапа:
- Расчет эффективных жесткостей железобетонных сечений с учетом линейно-упругих условий
- Расчет деформации с использованием эффективных жесткостей в МКЭ
