Analiza deformacji według metody aproksymacyjnej zdefiniowanej w normach (na przykład analiza deformacji zgodnie z EN 1992-1-1, 7.4.3) jest stosowana do obliczania "sztywności efektywnych" w elementach skończonych zgodnie z istniejącym stanem granicznym betonu z rysami lub bez. Sztywności te są wykorzystywane do określania odkształcenia powierzchni poprzez wielokrotne obliczenia MES.
Obliczanie sztywności efektywnej elementów skończonych uwzględnia przekrój żelbetowy. Na podstawie sił wewnętrznych określonych dla stanu granicznego użytkowalności w programie RFEM, program klasyfikuje przekrój żelbetowy jako 'zarysowany' lub 'niezarysowany'. Jeżeli w przekroju ma być uwzględnione usztywnienie rozciągane, stosowany jest współczynnik rozkładu (np. zgodnie z EN 1992-1-1, Równ. 7.19). Zakłada się, że zachowanie materiałowe betonu w strefie ściskania i rozciągania jest liniowo-sprężyste do momentu osiągnięcia wytrzymałości betonu na rozciąganie. Jest to osiągane dokładnie w stanie granicznym użytkowalności.

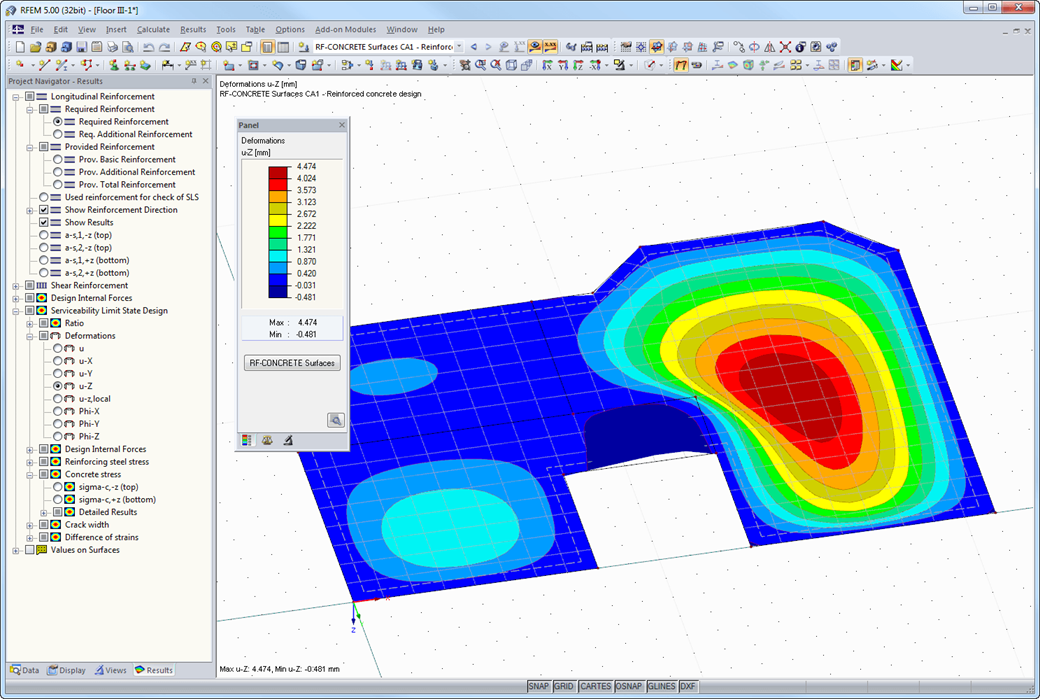

Przy określaniu sztywności efektywnych uwzględniane są pełzanie i skurcz na „poziomie przekroju”. Wpływ skurczu i pełzania w układach statycznie niewyznaczalnych nie jest uwzględniany w tej metodzie aproksymacji (np. siły rozciągające od odkształceń spowodowanych skurczem w układach zablokowanych ze wszystkich stron nie są określane i muszą zostać uwzględnione osobno). Podsumowując, RF-CONCRETE Deflect oblicza odkształcenia w dwóch krokach:
- Obliczanie sztywności efektywnych przekroju żelbetowego przy założeniu warunków liniowo-sprężystych
- Obliczanie odkształcenia na podstawie sztywności efektywnych przy użyciu MES
