RF-CONCRETE Deflect | 结果输出

混凝土在开裂状态下的变形有多种不同的计算方法可供选择。 RFEM 软件可以分别按照欧洲规范 DIN EN 1992-1-1 7.4.3 所规定的解析分析方法以及非线性数值分析方法进行计算。 两种方法都有不同的特点，可以根据具体情况或多或少地适用。 本文将概述这两种计算方法。

Zu den Nachweisen im Grenzzustand der Gebrauchstauglichkeit gehört auch die Einhaltung der zulässigen Verformung. Die Berechnung der Verformung von Stahlbetonbauteilen hängt davon ab, ob der betrachtete Querschnitt unter der angesetzten Belastung aufreißt oder nicht. Der maßgebende Steuerparameter in RF-BETON Deflect ist dabei der Verteilungsbeiwert ζ.

对于较大的应力变化范围和较大的荷载变化幅度的作用力，必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下，混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。

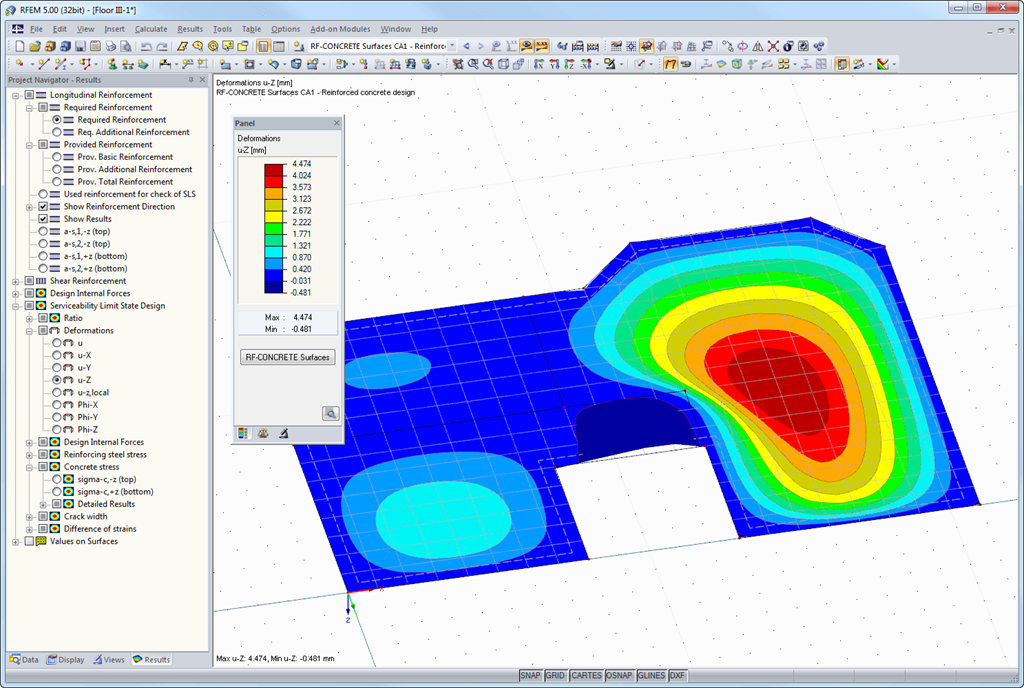

计算完成后，在对话框中可以打开表格查看变形分析的结果。 所有的中间值都显示在界面上，便于用户理解。 RFEM 中利用率和变形的图形显示可以让用户快速了解临界区域。

因为计算结果是按面或点显示的(包括所有中间结果)，所以可以随时回放计算结果。 RFEM 计算书的计算结果完全集成在计算书中，确保了结构设计的可验证性。

在模块 RF-CONCRETE Surfaces 的正常使用极限状态设计验算设置中，可以激活使用 RF-CONCRETE Deflect 的变形计算。 如果考虑长期效应（徐变和收缩）和裂缝之间的受拉刚度，则可以在上面的对话框中进行选择。 徐变系数和收缩应变可以通过输入参数计算或单独定义。

用户可以为每个面或整个面组指定变形极限值。 最大值变形定义为容许极限值。 此外，用户必须指定在设计验算中使用未变形还是变形后的系统。

• 钢筋混凝土面的变形分析（例如按照规范 EN 1992-1-1 中 7.4.3 节的规定）
• 裂缝之间的混凝土受拉刚化方法（受拉刚化效应）
• 选择考虑徐变和收缩影响
• RFEM 中集成了计算结果的图形表示；例如平板的变形或垂度
• 表格中清楚显示计算结果，并在结构模型中显示结果图形
• 结果完整集成在 RFEM 计算书中
