Нагрузку продавливания можно определить из единичной нагрузки (от колонны/нагрузки/узловой опоры) и сглаженного или несглаженного распределения поперечной силы вдоль контрольного периметра, или она может быть задана пользователем.
Поскольку модуль полностью интегрирован в программу RFEM, нам известны все узлы продавливания на поверхности-ориентире. Таким образом, вы можете проверить наличие коллизий определенных периметров с периметрами соседних колонн.
.png?mw=512&hash=de07159903b5b28a8b2badfd973712a378102aac)
Нагрузку продавливания можно определить из единичной нагрузки (от колонны/нагрузки/узловой опоры) и сглаженного или несглаженного распределения поперечной силы вдоль контрольного периметра, или она может быть задана пользователем.
Поскольку модуль полностью интегрирован в программу RFEM, нам известны все узлы продавливания на поверхности-ориентире. Таким образом, вы можете проверить наличие коллизий определенных периметров с периметрами соседних колонн.
После открытия модуля, будут предустановлены материалы и толщины поверхности, определенные в RFEM. Узлы для расчета распознаются автоматически, но могут быть также изменены пользователем.
Можно учесть отверстия в области с риском продавливания. Отверстия могут быть перенесены из RFEM или заданы только в RF-PUNCH Pro, поэтому они не влияют на жесткость модели RFEM.
Параметрами продольной арматуры являются количество и направление слоев, а также защитный слой бетона, указанный отдельно для верхней и нижней части плиты для каждой поверхности.
Следующее окно позволяет задать всю дополнительную информацию для узлов продавливания.
Модуль распознает положение продавливающего узла и автоматически устанавливает, находится ли он в центре плиты, на краю плиты или в углу плиты.
Кроме того, можно задать продавливающую нагрузку, коэффициент приращения нагрузки β и существующую продольную арматуру. По желанию можно активировать минимальные моменты для нахождения требуемой продольной арматуры и увеличения капители колонны.
Для облегчения ориентации, плита всегда отображается с соответствующим узлом продавливания. Вы также можете открыть расчетную программу HARFEN, немецкого производителя армированных поперечными элементами жесткости. Все данные RFEM могут быть импортированы в эту программу для дальнейшей простой и эффективной обработки.
DIN EN 1992-1-1/NA/A1:2015-12 (Германия)
ÖNORM B 1992-1-1:2018-01 (Австрия)
NBN EN 1992-1-1 ANB:2010 (Бельгия)
BDS EN 1992-1-1:2005/NA:2011 (Болгария)
EN 1992-1-1 DK NA:2013 (Дания)
NF EN 1992-1-1/NA:2016-03 (Франция)
SFS EN 1992-1-1/NA:2007-10 (Финляндия)
UNI EN 1992-1-1/NA:2007-07 (Италия)
LVS EN 1992-1-1:2005/NA:2014 (Латвия)
LST EN 1992-1-1:2005/NA:2011 (Литва)
MS EN 1992-1-1:2010 (Малайзия)
NEN-EN 1992-1-1+C2:2011/NB:2016 (Нидерланды)
PN EN 1992-1-1/NA:2010 (Польша)
NP EN 1992-1-1/NA:2010-02 (Португалия)
SR EN 1992-1-1:2004/NA:2008 (Румыния)
SS EN 1992-1-1/NA:2008 (Швеция)
SS EN 1992-1-1/NA:2008-06 (Сингапур)
STN EN 1992-1-1/NA:2008-06 (Словакия)
SIST EN 1992-1-1:2005/A101:2006 (Словения)
UNE EN 1992-1-1/NA:2013 (Испания)
CSN EN 1992-1-1/NA:2016-05 (Чехия)
BS EN 1992-1-1:2004/NA:2005 (Великобритания)
TKP EN 1992-1-1:2009 ( Беларусь )
CYS EN 1992-1-1:2004/NA:2009 (Кипр) В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.

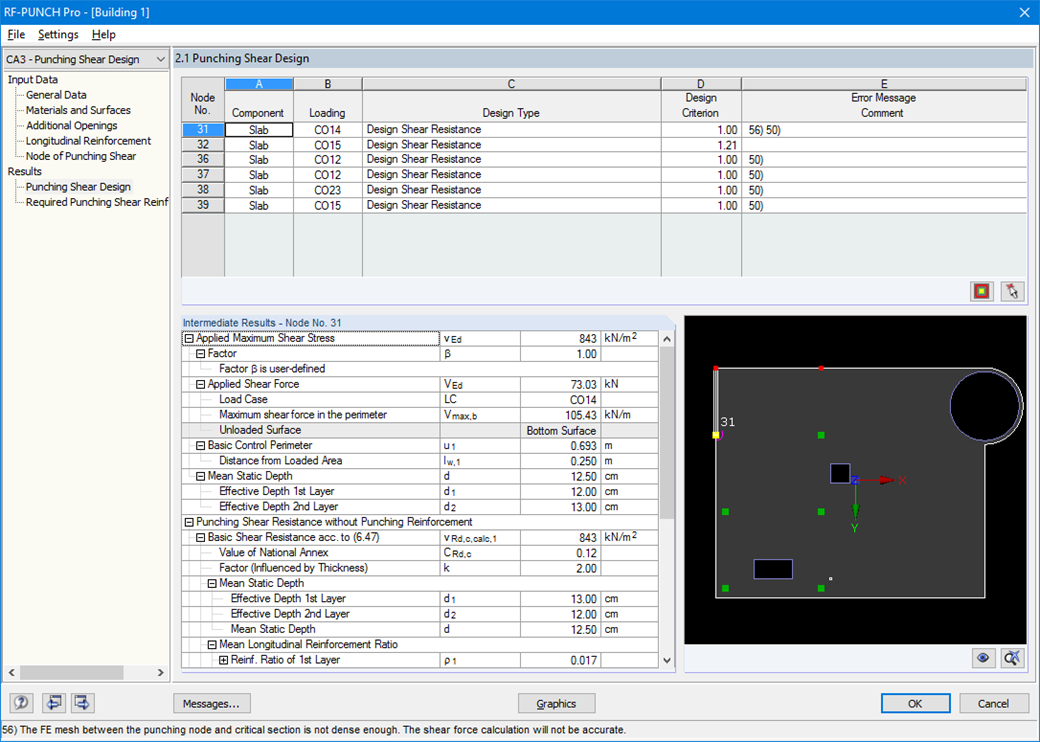

После расчета четко отображаются проверки на продавливание со всеми подробностями результатов, что позволяет гарантировать отслеживаемость в любое время. Подробно представлены предусмотренные и допустимые касательные напряжения для расчета прочности плиты на сдвиг, а также различные периметры и коэффициенты армирования. При необходимости, изображается поясняющая записка.
В следующем окне результатов указана требуемая продольная арматура и арматура на продавливание для каждого анализируемого узла. Также доступна пояснительная графика. Результаты расчета можно наглядно отобразить со значениями в рабочем окне. Более того, вы можете добавить все таблицы результатов и графику в общий протокол результатов RFEM, что гарантирует связную документацию.
