RF-PUNCH | 设计

在 RF-PUNCH Pro 中可以在点状冲切点处设置柱帽，这样可以增加钢筋混凝土楼板的抗剪承载力。 在接下来的文章中，我们将分别介绍加柱帽与不加柱帽的抗冲切试验。

Mit RF-STANZ Pro können die Durchstanznachweise an punktförmigen Lasteinleitungsstellen (Stützenanschluss, Knotenlager und Kontenlast) sowie Wandenden und -ecken geführt werden.

使用附加模块 RF-PUNCH Pro 能够按照规范 EN 1992-1-1 [1] 第 6.4 章进行冲切设计。 下面的例子中由程序按照规范 DIN EN 1992-1-1 [2] 进行设计，首先自动排列规划内部和外部的计算截面，接着由用户设定内部计算截面向大家展示其设计。

打开模块后，用户在 RFEM 中定义的材料和面厚度会被预设好。 要设计的节点是自动识别的，但也可以由用户进行修改。

在有冲切风险的区域可以考虑洞口。 洞口可以从 RFEM 传递，也可以只在 RF-PUNCH Pro 中指定，这样洞口不会影响 RFEM 模型的刚度。

纵向钢筋的参数是层数和方向，以及混凝土保护层，上部和下部逐面分别指定。
在下一个输入窗口中，您可以定义冲切节点的所有其他详细信息。
模块会识别冲切节点的位置，并自动设置该节点是在板的中心、板的边缘还是板的拐角处。

此外还可以设置冲切荷载、荷载增量系数 β 和现有的纵向钢筋。 此外，可以选择激活最小弯矩值来计算所需的纵向钢筋和柱帽。

为了便于定位，显示板时总是会显示相应的冲切节点。 还可以打开哈芬（HALFEN）的设计软件， 所有 RFEM 数据都可以导入到该软件中，以便后续轻松有效地进行处理。

• 从 RFEM 导入相关信息和结果
• 集成的可编辑材料和截面库
• 使用 RFEM 的模块扩展 EC2 可以按照 EN 1992-1-1:2004（欧洲规范 2）和以下国家附录对钢筋混凝土杆件进行设计：
  • DIN EN 1992-1-1/NA/A1:2015-12（德国）
  • ÖNORM B 1992-1-1:2018-01（奥地利）
  • NBN EN 1992-1-1 ANB:2010（比利时）
  • BDS EN 1992-1-1:2005/NA:2011（保加利亚）
  • EN 1992-1-1 DK NA:2013（丹麦）
  • NF EN 1992-1-1/NA:2016-03（法国）
  • SFS EN 1992-1-1/NA:2007-10（芬兰）
  • UNI EN 1992-1-1/NA:2007-07（意大利）
  • LVS EN 1992-1-1:2005/NA:2014（拉脱维亚）
  • LST EN 1992-1-1:2005/NA:2011（立陶宛）
  • MS EN 1992-1-1:2010（马来西亚）
  • NEN-EN 1992-1-1+C2:2011/NB:2016（荷兰）
  • NS EN 1992-1 -1:2004-NA:2008（挪威）
  • PN EN 1992-1-1/NA:2010（波兰）
  • NP EN 1992-1-1/NA:2010-02（葡萄牙）
  • SR EN 1992-1-1:2004/NA:2008（罗马尼亚）
  • SS EN 1992-1-1/NA:2008（瑞典）
  • SS EN 1992-1-1/NA:2008-06（新加坡）
  • STN EN 1992-1-1/NA:2008-06（斯洛伐克）
  • SIST EN 1992-1-1:2005/A101:2006（斯洛文尼亚）
  • UNE EN 1992-1-1/NA:2013（西班牙）
  • CSN EN 1992-1-1/NA:2016-05（捷克）
  • BS EN 1992-1-1:2004/NA:2005（英国）
  • TKP EN 1992-1-1:2009（白俄罗斯）
  • CYS EN 1992-1-1:2004/NA:2009（塞浦路斯）

除了上面列出的国家附录 (NA) 外，用户还可以自定义国家附录，在自定义附录里可以设置自己的极限值和参数。

• 输入参数预设值合理、全面
• 柱子、墙端和墙角的冲切设计
• 柱帽（选配）
• 自动识别 RFEM 模型中的冲切节点位置
• 作为控制临界截面的边界检测曲线或样条曲线
• 自动考虑 RFEM 模型中定义的所有板洞口
• 计算开始前临界截面的结构和图形显示
• 冲切钢筋的质量确定
• 沿控制截面的未平滑剪应力设计（与有限元模型中的实际剪应力分布相对应）
• 通过全塑性剪力分布作为常数系数按照 EN 1992-1-1，第 1 部分确定荷载增量系数 β。 6.4.3 (3)，根据 EN 1992-1-1，图 6.21N 或用户自定义
• 集成剪切钢轨制造商 Halfen 的设计软件
• 结果的数值和图形显示（三维、二维和剖面）
• 抗冲切验算(带或不带冲切钢筋)
• 在确定纵向钢筋时选择考虑按照 EN 1992-1-1 规定的最小弯矩
• 验算或计算纵向钢筋
• 结果完整集成在 RFEM 计算书中

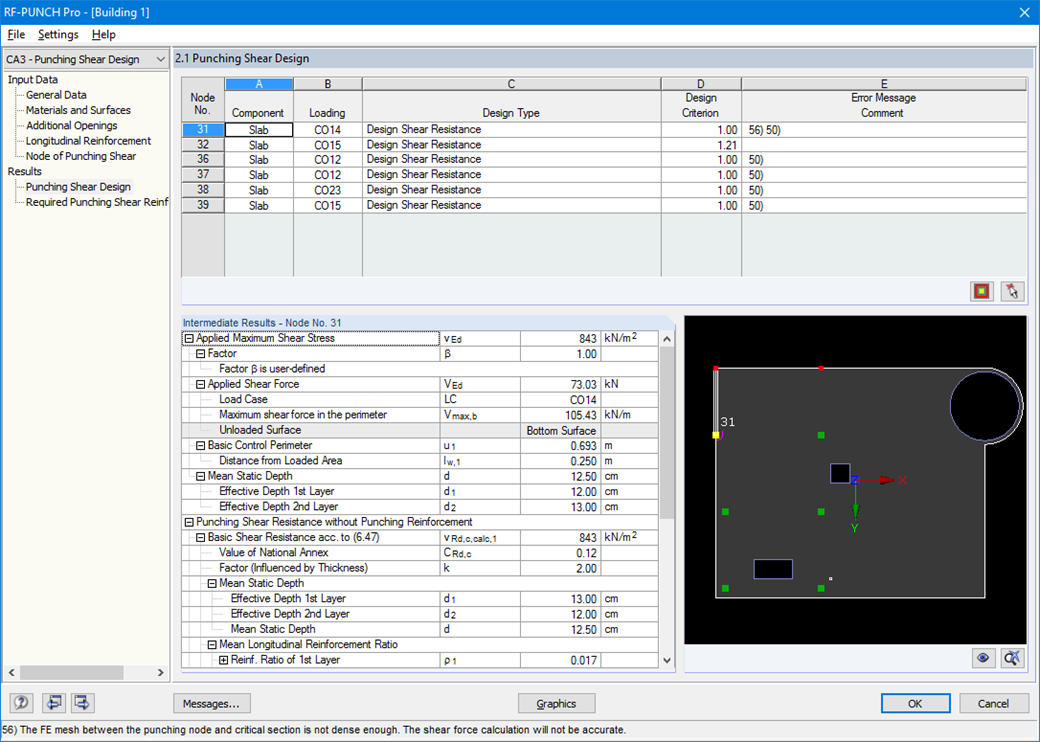

并且在计算完成后，所有的冲切验算报告都会一目了然，以便于理解。 详细列出了板的抗剪承载力设计中规定的和容许剪应力，以及各种周长和配筋率。 如有必要，则会显示说明。

在接下来的结果窗口中列出了每个被分析的节点所需的纵向或抗冲切钢筋。 此外，还提供了说明性图形。 设计结果可以在工作窗口中清楚地显示。 此外，您可以将所有结果表格和图形添加到 RFEM 的全局打印输出报告中，这样可以确保文档的一致性。
