RF-PUNCH Pro | Результаты

После открытия модуля, будут предустановлены материалы и толщины поверхности, определенные в RFEM. Узлы для расчета распознаются автоматически, но могут быть также изменены пользователем.

Можно учесть отверстия в области с риском продавливания. Отверстия могут быть перенесены из RFEM или заданы только в RF-PUNCH Pro, поэтому они не влияют на жесткость модели RFEM.

Параметрами продольной арматуры являются количество и направление слоев, а также защитный слой бетона, указанный отдельно для верхней и нижней части плиты для каждой поверхности.
Следующее окно позволяет задать всю дополнительную информацию для узлов продавливания.
Модуль распознает положение продавливающего узла и автоматически устанавливает, находится ли он в центре плиты, на краю плиты или в углу плиты.

Кроме того, можно задать продавливающую нагрузку, коэффициент приращения нагрузки β и существующую продольную арматуру. По желанию можно активировать минимальные моменты для нахождения требуемой продольной арматуры и увеличения капители колонны.

Для облегчения ориентации, плита всегда отображается с соответствующим узлом продавливания. Вы также можете открыть расчетную программу HARFEN, немецкого производителя армированных поперечными элементами жесткости. Все данные RFEM могут быть импортированы в эту программу для дальнейшей простой и эффективной обработки.

• Импорт соответствующей информации и результатов из программы RFEM
• Интегрированная, редактируемая база данных материалов и сечений
• Расширение модуля EC2 для программы RFEM позволяет рассчитывать железобетонные стержни по норме EN 1992-1-1:2004 (Еврокод 2) с учетом следующих Национальных приложений:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Германия)
  • ÖNORM B 1992-1-1:2018-01 (Австрия)
  • NBN EN 1992-1-1 ANB:2010 (Бельгия)
  • BDS EN 1992-1-1:2005/NA:2011 (Болгария)
  • EN 1992-1-1 DK NA:2013 (Дания)
  • NF EN 1992-1-1/NA:2016-03 (Франция)
  • SFS EN 1992-1-1/NA:2007-10 (Финляндия)
  • UNI EN 1992-1-1/NA:2007-07 (Италия)
  • LVS EN 1992-1-1:2005/NA:2014 (Латвия)
  • LST EN 1992-1-1:2005/NA:2011 (Литва)
  • MS EN 1992-1-1:2010 (Малайзия)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Нидерланды)
  • NS EN 1992-1 -1:2004-NA:2008 (Норвегия)
  • PN EN 1992-1-1/NA:2010 (Польша)
  • NP EN 1992-1-1/NA:2010-02 (Португалия)
  • SR EN 1992-1-1:2004/NA:2008 (Румыния)
  • SS EN 1992-1-1/NA:2008 (Швеция)
  • SS EN 1992-1-1/NA:2008-06 (Сингапур)
  • STN EN 1992-1-1/NA:2008-06 (Словакия)
  • SIST EN 1992-1-1:2005/A101:2006 (Словения)
  • UNE EN 1992-1-1/NA:2013 (Испания)
  • CSN EN 1992-1-1/NA:2016-05 (Чехия)
  • BS EN 1992-1-1:2004/NA:2005 (Великобритания)
  • TKP EN 1992-1-1:2009 ( Беларусь )
  • CYS EN 1992-1-1:2004/NA:2009 (Кипр)

В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.

• Разумная и полная настройка входных параметров по умолчанию
• Расчет на продавливание колонн, концов и углов стен
• Возможность расположения увеличенной капители колонны
• Автоматическое распознавание положения продавливающего узла из модели RFEM
• Распознание кривых или кривых в качестве границ контрольного контура
• Автоматический учет всех отверстий в плите, заданных в модели RFEM
• Структура и графическое изображение контрольного контура перед началом расчета
• Качественный определение арматуры от продавливания
• Дополнительный расчет с несглаженным напряжением сдвига по контрольному периметру, который соответствует фактическому распределению напряжения сдвига в модели КЭ
• Определение коэффициента приращения нагрузки β с помощью полностью пластичного распределения сдвига в качестве постоянных коэффициентов по норме EN 1992‑1‑1, п. 6.4.3 (3), согласно EN 1992-1-1, рис. 6.21N или по пользовательской спецификации
• Внедрение расчетного программного обеспечения от Halfen, производителя армирования в области жесткости
• Численное и графическое изображение результатов (3D, 2D, и по сечениям)
• Расчет на продавливание с арматурой от продавливания или без нее
• Возможность учета минимальных моментов по норме EN 1992-1-1 при определении продольной арматуры
• Расчет продольной арматуры
• Полная интеграция результатов в протокол результатов RFEM

После расчета четко отображаются проверки на продавливание со всеми подробностями результатов, что позволяет гарантировать отслеживаемость в любое время. Подробно представлены предусмотренные и допустимые касательные напряжения для расчета прочности плиты на сдвиг, а также различные периметры и коэффициенты армирования. При необходимости, изображается поясняющая записка.

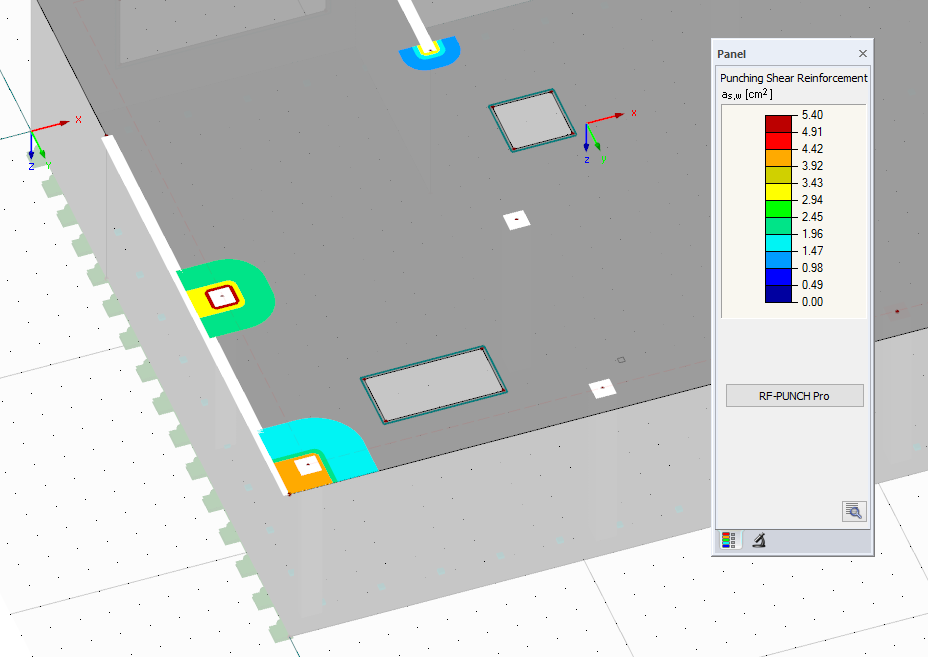

В следующем окне результатов указана требуемая продольная арматура и арматура на продавливание для каждого анализируемого узла. Также доступна пояснительная графика. Результаты расчета можно наглядно отобразить со значениями в рабочем окне. Более того, вы можете добавить все таблицы результатов и графику в общий протокол результатов RFEM, что гарантирует связную документацию.
