Después de abrir el módulo, se preestablecen los materiales y espesores de superficie definidos en RFEM. Los nudos a calcular se reconocen automáticamente, pero el usuario también puede modificarlos.

Es posible considerar huecos en el área con riesgo de punzonamiento. Las aberturas se pueden transferir desde RFEM o especificar solo en RF-PUNCH Pro para que no afecten a las rigideces del modelo de RFEM.

Los parámetros de la armadura longitudinal son el número y la dirección de las capas y el recubrimiento de hormigón, especificados por separado para la parte superior e inferior de la losa superficie por superficie.
La siguiente ventana de entrada le permite definir todos los detalles adicionales para los nudos de punzonamiento.
El módulo reconoce la posición del nudo de punzonado y establece automáticamente si el nudo está ubicado en el centro, borde o esquina de la losa.

Además, es posible establecer la carga de punzonamiento, el factor de incremento de carga β y la armadura longitudinal existente. Opcionalmente, se pueden activar los momentos mínimos para determinar la armadura longitudinal necesaria y el capitel.

Para facilitar la orientación, siempre se muestra una losa con el nudo de punzonamiento correspondiente. También puede abrir el programa de cálculo de HALFEN, un productor alemán de carriles de cortante. Todos los datos de RFEM se pueden importar a este programa para un procesamiento más fácil y eficaz.

• Importación de información relevante y resultados desde RFEM
• Material editable integrado y biblioteca de secciones
• La extensión del módulo EC2 para RFEM habilita el cálculo para barras de hormigón armado según EN 1992-1-1:2004 (Eurocódigo 2) y los siguientes Anejos Nacionales:
  • DIN EN 1992-1-1/NA/A1: 2015-12 (Alemania)
  • ÖNORM B 1992-1-1:2018-01 (Austria)
  • NBN EN 1992-1-1 ANB:2010 (Bélgica)
  • BDS EN 1992-1-1: 2005/NA: 2011 (Bulgaria)
  • EN 1992-1-1 DK NA:2013 (Dinamarca)
  • NF EN 1992-1-1/NA:2016-03 (Francia)
  • SFS EN 1992-1-1/NA:2007-10 (Finlandia)
  • UNI EN 1992-1-1/NA:2007-07 (Italia)
  • LVS EN 1992-1-1:2005/NA: 2014 (Letonia)
  • LST EN 1992-1-1:2005/NA:2011 (Lituania)
  • MS EN 1992-1-1:2010 (Malasia)
  • NEN-EN 1992-1-1 + C2:2011/NB:2016 (Países Bajos)
  • NS EN 1992-1 -1:2004-NA:2008 (Noruega)
  • PN EN 1992-1-1/NA: 2010 (Polonia)
  • NP EN 1992-1-1/NA:2010-02 (Portugal)
  • SR EN 1992-1-1:2004/NA: 2008 (Rumanía)
  • SS EN 1992-1-1/NA:2008 (Suecia)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • STN EN 1992-1-1/NA:2008-06 (Eslovaquia)
  • SIST EN 1992-1-1: 2005/A101:2006 (Eslovenia)
  • UNE EN 1992-1-1/AN:2013 (España)
  • CSN EN 1992-1-1/NA:2016-05 (República Checa)
  • BS EN 1992-1-1: 2004/NA:2005 (Reino Unido)
  • TKP EN 1992-1-1:2009 (Bielorrusia)
  • CYS EN 1992-1-1:2004/NA: 2009 (Chipre)

Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando los valores límites y parámetros definidos por el usuario.

• Configuración preestablecida completa y razonable de los parámetros de entrada
• Cálculo de resistencia a punzonamiento, extremos y esquinas de muro
• Disposición opcional de pilares con capitel
• Reconocimiento automático de la posición del nudo de punzonamiento del modelo de RFEM
• Detección de curvas o splines como contorno para el perímetro de control
• Consideración automática de todos los huecos de losa definidos en el modelo de RFEM
• Estructura y visualización gráfica del perímetro de control antes de que se inicie el cálculo
• Determinación cualitativa de la armadura de punzonamiento
• Cálculo opcional con la tensión tangencial sin suavizado a lo largo del perímetro de control que se corresponde a la distribución de tensiones tangenciales en el modelo de EF
• Determinación del factor de incremento de carga β para la distribución de cortante plástica como coeficientes constantes según EN 1992-1-1, capítulo 6.4.3 (3) basado en EN 1992-1-1, figura 6.21N o por especificación definida por el usuario
• Integración del software de cálculo mediante el productor de rieles de armadura de cortante Halfen
• Visualización numérica y gráfica de resultados (3D, 2D y en secciones)
• Cálculo de resistencia a punzonamiento con o sin armadura de punzonamiento
• Consideración opcional de los momentos mínimos según EN 1992-1-1 cuando se determina la armadura longitudinal
• Cálculo o análisis de la armadura longitudinal
• Integración completa de los resultados en el informe de RFEM

Después del diseño, las comprobaciones de punzonamiento se presentan claramente y con todos los detalles de los resultados, de modo que se garantiza la trazabilidad en todo momento. Se representan en detalle las tensiones tangenciales de cálculo existentes y admisibles para el cálculo de la resistencia a cortante de la losa, así como varios parámetros y relaciones de armaduras. Si es necesario, se muestra una nota aclaratoria.

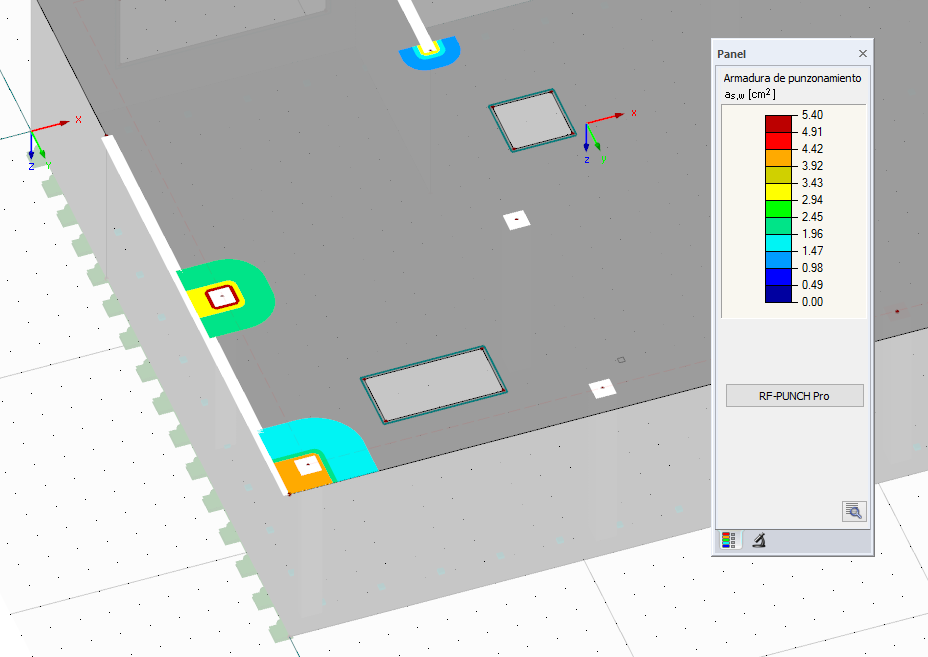

La siguiente ventana de resultados enumera la armadura longitudinal o de punzonamiento necesaria de cada nudo analizado. También está disponible un gráfico detallado. Los resultados del cálculo se pueden mostrar claramente con valores en la ventana de trabajo. Además, puede agregar todas las tablas de resultados y gráficos en el informe global de RFEM, lo que garantiza una documentación coherente.
