In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.

В модуле RF-/FOUNDATION Pro для расчета фундаментов всегда требуется для различных расчетных ситуаций (STR, GEO, UPL или EQU) определение соответствующей нагрузки (загружения, сочетания нагрузок или расчетного сочетания).

In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.

Фундаменты задаются графически по опорам с помощью функции [Выбор] в графическом пользовательском интерфейсе RFEM/RSTAB и установкой загружений, которые должны быть рассчитаны. Вы можете быстро и легко задать все другие подробности фундамента в удобных окнах ввода.

В дополнение ко всем опорным реакциям из RFEM/RSTAB можно указать другие нагрузки для учета при проектировании данного фундамента. Доступны следующие дополнительные нагрузки:

• Дополнительная нагрузка на поверхность от верхнего слоя грунта
• Отрицательная нагрузка на поверхность; например, из-за пробок
• Уровень грунтовых вод для учета плавучести
• Сосредоточенные нагрузки в любом положении на фундаментной плите
• Равномерно распределенные нагрузки с любым распределением по фундаментной плите

Программа создает подбор арматуры для верхней и нижней арматуры плиты. Программа автоматически ищет наиболее благоприятное сочетание арматуры, с каркасом и добавленными стержнями. При необходимости, арматурные стержни распределяются по двум площадям армирования с помощью ограничений. Армирование можно индивидуально изменить следующим образом:

• Применение другого типа мата
• Индивидуальный контроль диаметра и шага добавленных стержней
• Свободный выбор ширины участка армирования
• Индивидуальная спецификация арматуры

Вы можете изобразить фундамент с превосходным качеством рендеринга, включая арматуру. В рендеринге, а также в семи арматурных чертежах с различными размерами, готовых к строительству, модуль предлагает решение для расчёта подколонника. Здесь же можно изменить количество, положение, диаметр и шаг используемых арматурных стержней. Кроме того, можно задать форму применяемых связей.

Размеры фундаментной плиты и подколонника могут быть определены дополнительным модулем или могут быть заданы пользователем. Наглядные окна отображают результаты каждого выполненного расчета, включая все промежуточные значения. Они затем включены в уменьшенный протокол результатов, который обеспечивает достоверный расчет конструкций.

Можно выполнить следующие виды расчета:

• Расчет равновесного предельного состояния
• Расчет предельного состояния на всплытие

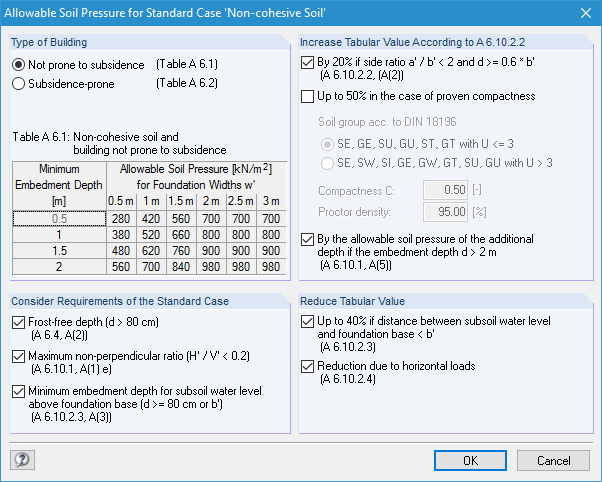

• Расчет на потерю несущей способности грунта (контактное давление грунта)
• Расчет нагрузок с большими эксцентриситетами
• Расчет фундамента на кручение и ограничение стыков с зазором
• Расчет на скольжение
• Расчет осадки
• Расчет на разрушение от изгиба плит и подколонников
• Расчет на продавливание

Размеры фундамента и подколонника могут быть заданы пользователем или определены модулем. Можно редактировать подобранную арматуру вручную. В таком случае расчет будет обновлен автоматически.
