RF-/JOINTS Steel - Pinned | Ввод данных

Соединения с ребристой плитой - это популярная форма шарнирных соединений, которые обычно применяются у второстепенных балок стальных конструкций. Sie können problemlos in oberkantenbündigen Trägerkonstruktionen wie beispielsweise Arbeitsbühnen verwendet werden. Der Herstellungsaufwand in der Werkstatt sowie der Montageaufwand auf der Baustelle sind in der Regel überschaubar. Die Bemessung erscheint recht einfach und schnell erledigt, was aber im Nachfolgenden ein Stück weit wieder relativiert werden muss. Außerdem ist diese Anschlussform grundsätzlich als gelenkige Träger-Träger- und gelenkige Träger-Stützen-Verbindung möglich, wobei der erste Fall der wohl weit häufigere in der Bemessungspraxis ist.

Zur Nachweisführung einer gelenkigen Stirnplattenverbindung bietet RFEM folgende Möglichkeiten. Zunächst besteht in RF-JOINTS Stahl - Gelenkig die Möglichkeit einer schnellen und simplen Eingabe der entsprechenden Parameter, um anschließend einen dokumentierten Nachweis inklusive Grafik zu erhalten. То же соединение можно смоделировать и индивидуально в программе RFEM, а затем оценить или вручную рассчитать все результаты. В следующем примере будут объяснены все особенности данного моделирования, а для наглядности будут поперечные силы болтов сопоставлены с соответствующими результатами из модуля RF-JOINTS Steel - Pinned.

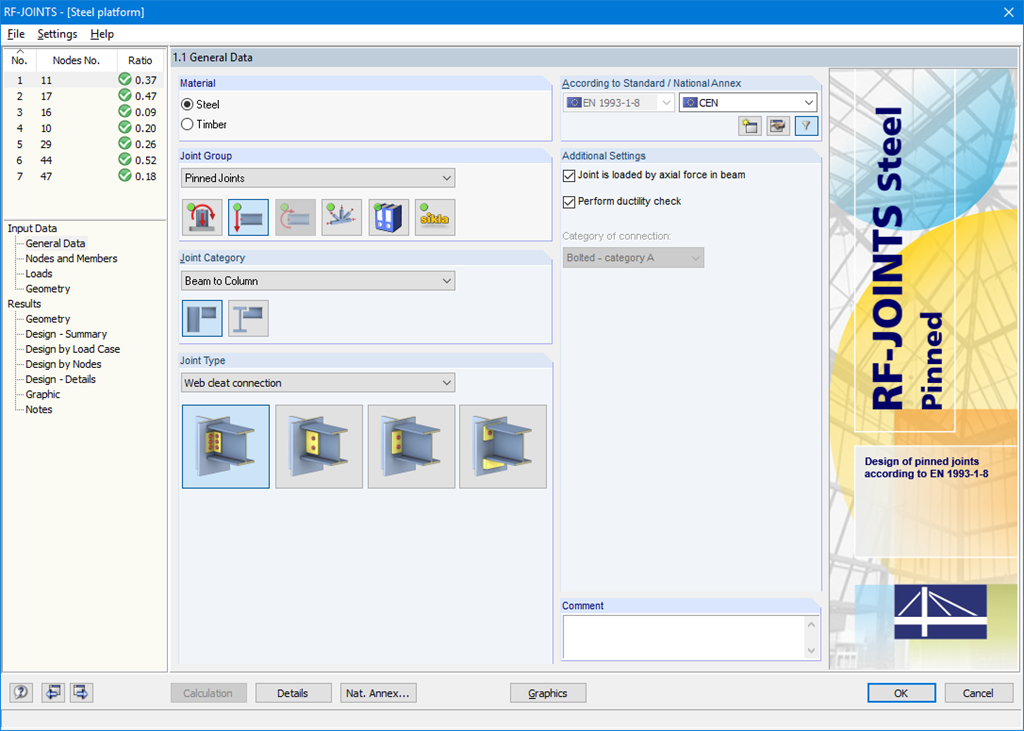

После запуска дополнительного модуля, необходимо сначала выбрать группу соединений (шарнирный узел), а затем категорию и тип соединения (накладка стенки, ребристая плита, короткая торцевая пластина или торцевая пластина с накладкой). Затем нужно в модели RFEM/RSTAB выбрать узлы для расчета. RF-/JOINTS Steel - Pinned автоматически распознает стержни соединений и определяет по их расположению, являются ли они колоннами или балками.

При необходимости, можно исключить из расчета отдельные стержни. А конструктивно подобные соединения могут быть рассчитаны для нескольких узлов одновременно. В нагрузках всегда требуется выбрать определяющие загружения, сочетания нагрузок или расчетные сочетания. Альтернативно, можно задать сечение и данные по нагрузкам также вручную. В последнем окне вводно соединение настраивается шаг за шагом.

Общие сведения

• Категория соединения балки с колонной: соединение на полке колонны и на стенке колонны
• Категория соединения балки с балкой: выборочное расположение ребер на противоположной стороне
• Размеры болтов от M12 до M36 с классами прочности 4.6, 5.6, 8.8 и 10.9
• Произвольный шаг отверстий под болты и расстояний до края
• Возможна надрезка балки
• Возможно соединение с чистой нормальной силой (растянутый узел), чистым сдвигом или сочетанием нормальной и поперечной сил
• Проверка соблюдения требований для шарнирных узлов
• Проверка минимальных и максимальных шагов отверстий под болты и расстояний до края

Соединения стенки с накладкой

• На каждом плече возможны один или два вертикальных рядов болтов и до 10 горизонтальных
• Широкий выбор равномерных и неравномерных уголков
• Можно изменить ориентацию уголков
• Критерий расч.:
  • Болтов на сдвиг, смятие и растяжение
  • Уголков на сдвиг, изгиб и растяжение, с учетом ослабления из-за отверстий под болты
  • Стенок ригелей на сдвиг и растяжение, с учетом ослабления из-за отверстий под болты
  • Переноса растяжения в колонну у модели Т-профиля
  • Надрезки в критическом сечении

Соединения с ребристой плитой

• Возможны один или два вертикальных рядов болтов и до 10 горизонтальных
• Гибкий размер ребристой плиты
• Положение ребристой плиты может быть изменено
• Критерий расч.:
  • Болтов на сдвиг и смятие
  • Ребристых плит на сдвиг, изгиб и растяжение, с учетом ослабления из-за отверстий под болты
  • Устойчивости длинных и гибких ребристых плит
  • Стенок ригелей на сдвиг и растяжение, с учетом ослабления из-за отверстий под болты
  • Швов как узловых швов
  • Надрезки в критическом сечении

Соединение с торцевой пластиной

• Возможны два или четыре вертикальных рядов болтов и до 10 горизонтальных
• Гибкий размер торцевой пластины
• Положение ребристой плиты может быть изменено
• Критерий расч.:
  • Болтов на сдвиг, смятие и растяжение
  • Торцевых пластин на сдвиг и изгиб, с учетом ослабления из-за отверстий под болты
  • Стенок ригелей на сдвиг и растяжение
  • Переноса растяжения в колонну у модели Т-профиля
  • Швов как узловых швов
  • Надрезки в критическом сечении

Соединения с торцевой пластиной и накладкой

• Фиксация балки с помощью торцевой пластины с двумя болтами
• Гибкий размер накладки и торцевой пластины
• Критерий расч.:
  • Распределения нагрузки в балке по EN 1993-1-5, глава 6
  • Поддержки стабилизирующего момента болтами и швами в торцевой пластине
  • Упор
  • Швов накладки как угловых швов
  • Переноса растяжения в колонну у модели Т-профиля

Для всех типов соединений предполагается, что моментный шарнир находится в полке колонны или, в случае повернутой колонны, в стенке колонны. Благодаря тому может модуль определить внецентренный момент накладки стенки и соединения с торцевой пластиной, которые дополнительно действуют на группу болтов в полке ригеля.
