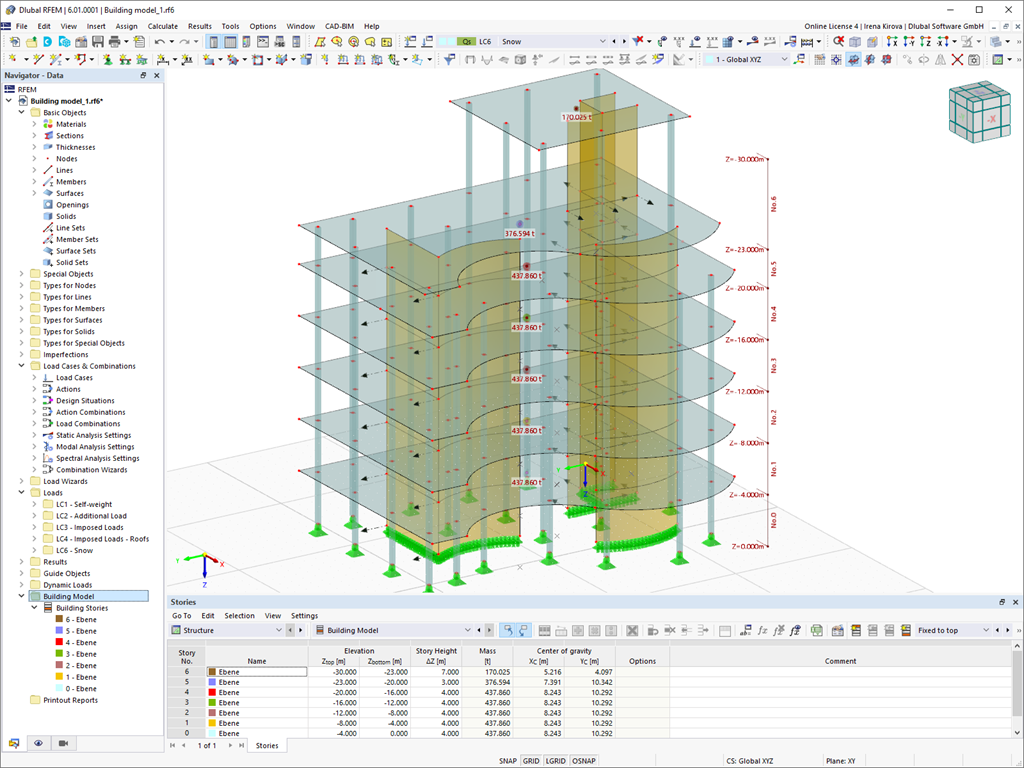

Вы боитесь, что ваш проект приведет к Вавилонской цифровой башне? Аддон Модель здания для RFEM поможет вам в работе над проектом многоэтажного строительного объекта. Он позволяет задать здание с помощью этажей на определённой высоте. Впоследствии вы можете различными способами откорректировать этажи, а также выбрать жёсткость плиты перекрытия. Информация об этажах, а также о модели в целом (центр тяжести, центр жёсткости) изображается в виде таблиц и графиков.
Подробнее о модели здания
У вас есть какие-нибудь вопросы?
Длина: 00:00:00 min
Длина: 00:00:00 min
Длина: 01:07:48 min
Длина: 00:01:55 min
Длина: 00:00:00 min
Длина: 00:49:15 min
Длина: 00:00:00 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
Национальные строительные нормы Канады (NBC) 2020 в разделе 4.1.8.7 содержат четкий порядок выполнения для методов сейсмического расчета. Согласно тому, более прогрессивный метод, а именно метод анализа динамических характеристик по разделу 4.1.8.12, должен применяться для всех типов конструкций, кроме тех, которые соответствуют критериям раздела 4.1.8.7. Для всех остальных конструкций затем можно применить более простой метод, т. наз. метод эквивалентной статической силы (ESFP), описанный в разделе 4.1.8.11.
В RFEM 6 сейсмический расчёт можно выполнить с помощью аддонов Модальный анализ и Анализ спектра реакций. После выполнения спектрального анализа можно использовать аддон «Модель здания» для изображения воздействий на перекрытия, междуэтажных сдвигов и сил в диафрагмах жёсткости.
Модель здания - это один из аддонов для специальных решений в RFEM 6. Речь идет об удобном инструменте моделирования, с помощью которого можно легко задавать и изменять этажи зданий. Модель здания можно активировать в начале процесса моделирования и после него.
В этой статье показано, как моделировать и рассчитывать вантовые конструкции в RFEM 6 и RSTAB 9.
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
Диафрагмы жёсткости и балки-стенки доступны в аддонах для расчёта как независимые объекты. Таким образом, можно быстрее фильтровать объекты в результатах, а также лучше документировать в протоколе результатов.
С генератором этажей здания в {%://https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/specialnye-reshenija/model-zdanija -model-building]] У вас есть возможность автоматически создавать этажи здания в зависимости от топологии модели.
Для анализа спектра реакций моделей зданий можно изобразить коэффициенты чувствительности для горизонтальных направлений по этажам.
Эти ключевые цифры позволяют интерпретировать чувствительность к действию потери устойчивости.
