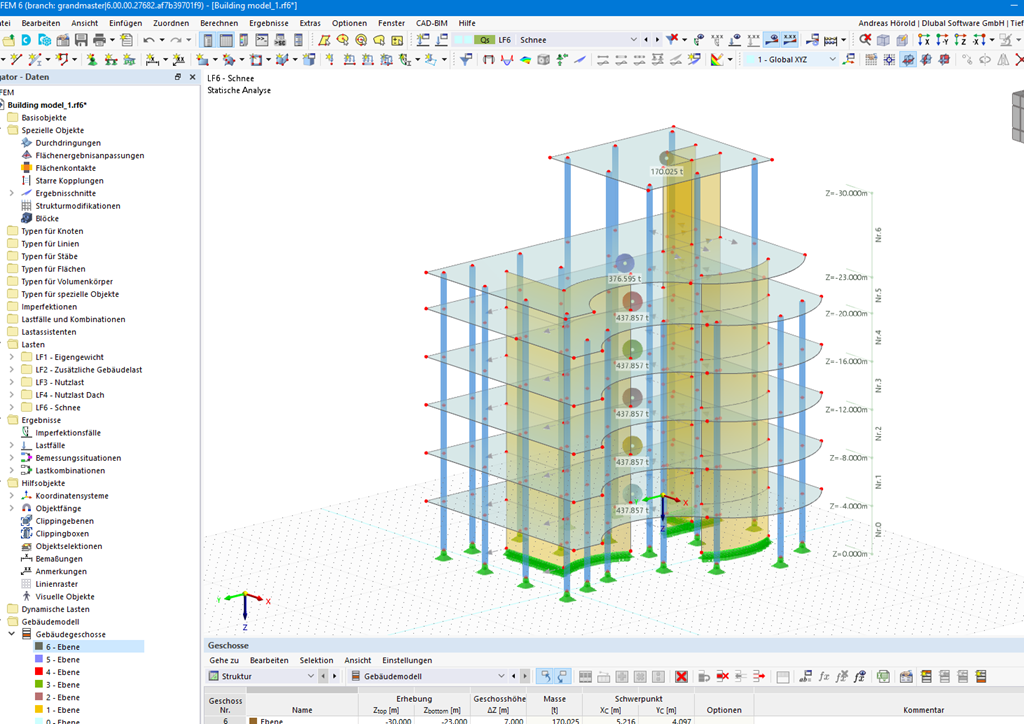

Sie fürchten, Ihr Projekt endet im digitalen Turmbau zu Babel? Damit Ihr mehrgeschossiges Bauprojekt sicher steht, unterstützt Sie das RFEM-Add-On Gebäudemodell bei der Arbeit. Es ermöglicht Ihnen die Definition und Manipulation eines Gebäudes mittels Geschosse. Dabei können Sie die Geschosse im Nachhinein vielseitig anpassen und auch die Geschossdeckensteifigkeit auswählen. Informationen über die Geschosse und auch das Gesamtmodell (Schwerpunkt, Steifigkeitszentrum) werden Ihnen dabei tabellarisch und grafisch ausgegeben.
Mehr über Gebäudemodell
Haben Sie irgendwelche Fragen?
Länge: 00:00:00 min
Länge: 00:52:59 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 01:07:48 min
Länge: 00:01:55 min
Länge: 00:49:10 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
Der National Building Code of Canada (NBC) 2020 Artikel 4.1.8.7 sieht ein klares Verfahren für Analysemethoden bei Erdbeben vor. Die fortgeschrittenere Methode, nämlich das Verfahren der dynamischen Analyse in Artikel 4.1.8.12, sollte für alle Tragwerkstypen verwendet werden, mit Ausnahme derjenigen, die die Kriterien in 4.1.8.7 erfüllen. Die einfachere Methode, das Ersatzkraftverfahren (Equivalent Static Force Procedure (ESFP)) in Artikel 4.1.8.11, kann für alle anderen Tragwerke verwendet werden.
Die Erdbebenanalyse in RFEM 6 ist mit den Add-Ons Modalanalyse und Antwortspektrenverfahren möglich. Sobald die Spektralanalyse durchgeführt wurde, können mit dem Add-On Gebäudemodell Geschosseinwirkungen, Geschossverschiebungen und Kräfte in Wandscheiben abgebildet werden.
Gebäudemodell ist eines der Add-Ons für Sonderlösungen in RFEM 6. Es ist ein nützliches Werkzeug für die Modellierung, mit dem sich Stockwerke einfach definieren und manipulieren lassen. Das Gebäudemodell kann bereits zu Beginn der Modellierung der Struktur angelegt oder im Nachhinein aktiviert werden.
In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
Wandscheiben und wandartige Träger des Gebäudemodells stehen Ihnen als eigenständige Objekte in den Bemessungs-Add-Ons zur Verfügung. Damit ist ein schnelleres Filtern der Objekte in den Ergebnissen sowie eine bessere Dokumentation im Ausdruckprotokoll möglich.
Mit dem Gebäudegeschoss-Generierer im Add-On Gebäudemodell haben Sie die Möglichkeit, automatisch Gebäudegeschosse in Abhängigkeit von der Topologie des Modells zu erstellen.
Bei der Antwortspektrumsanalyse von Gebäudemodellen können Sie die Empfindlichkeitsbeiwerte für die horizontalen Richtungen je Geschoss tabellarisch ausgeben.
Mit diesen Kennzahlen ist es möglich, die Empfindlichkeit gegenüber Stabilitätseffekten zu interpretieren.
