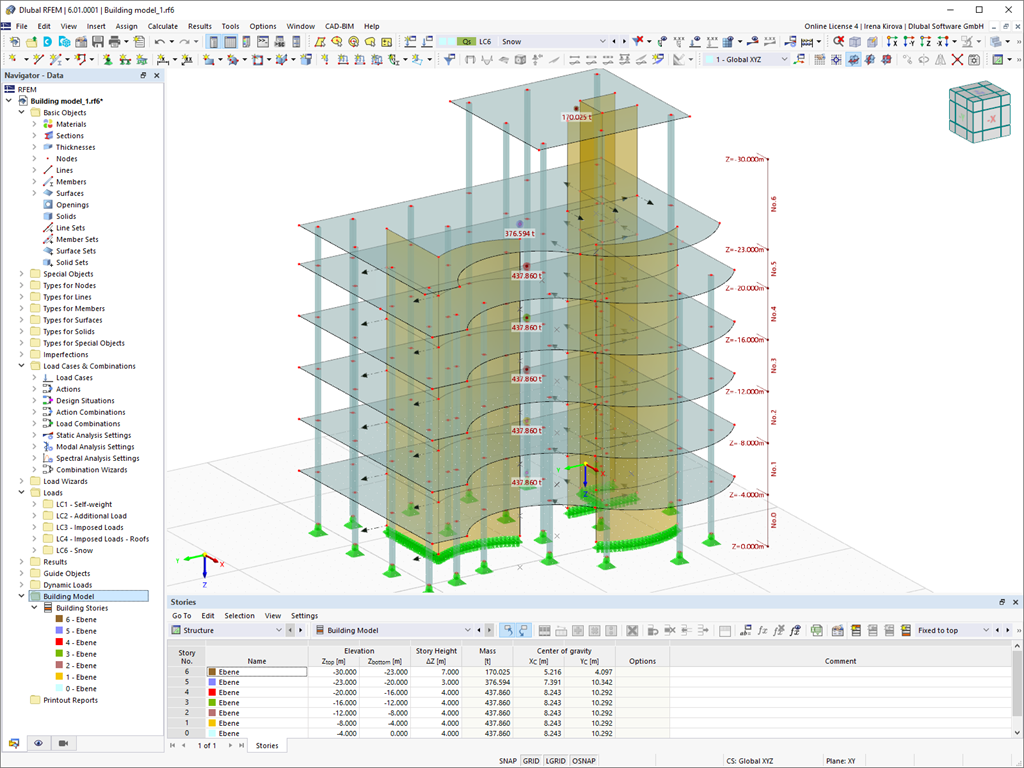

Hai paura che il tuo progetto finisca nella torre digitale di Babele? L'add-on Modello edificio per RFEM ti supporta nel tuo lavoro su un progetto di costruzione con più piani. Consente di definire un edificio per mezzo di piani ad altezze specificate. È possibile modificare i piani in molti modi in seguito e anche selezionare la rigidezza del solaio del piano. Le informazioni sui piani e sull'intero modello (centro di gravità, centro di rigidezza) sono visualizzate in tabelle e grafici.
Scopri di più Modello edificio
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
Durata: 00:00:00 min
Durata: 00:00:00 min
Durata: 01:07:48 min
Durata: 00:01:55 min
Durata: 00:00:55 min
Durata: 00:00:00 min
Durata: 00:49:15 min
Durata: 00:00:00 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
L'articolo 4.1.8.7 del National Building Code of Canada (NBC) 2020 fornisce una procedura chiara per i metodi di analisi dei terremoti. Il metodo più avanzato, la procedura di analisi dinamica nell'articolo 4.1.8.12, dovrebbe essere utilizzato per tutti i tipi di struttura ad eccezione di quelli che soddisfano i criteri di cui al punto 4.1.8.7. Il metodo più semplicistico, la procedura della forza statica equivalente (ESFP) nell'articolo 4.1.8.11, può essere utilizzato per tutte le altre strutture.
L'analisi sismica è possibile in RFEM 6 utilizzando gli add-on Analisi modale e Analisi con spettro di risposta. Una volta eseguita l'analisi spettrale, è possibile utilizzare l'add-on Modello edificio per visualizzare le azioni dei piani, i drift degli interpiani e le forze nelle pareti di taglio.
Building Model è uno degli add-on di soluzioni speciali in RFEM 6. È uno strumento vantaggioso per la modellazione, con il quale i piani degli edifici possono essere creati e manipolati facilmente. Building Model può essere attivato all'inizio del processo di modellazione e successivamente.
Questo articolo ti mostrerà come modellare e progettare strutture di funi in RFEM 6 e RSTAB 9.
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
Le pareti di taglio e le travi parete del modello dell'edificio sono disponibili come oggetti indipendenti negli add-on di verifica. Ciò consente un filtraggio più rapido degli oggetti nei risultati, nonché una migliore documentazione nella relazione di calcolo.
Il generatore di piani dell'edificio nell'add-on Modello edificio ti permette di creare automaticamente piani dell'edificio, a seconda della topologia del modello.
Per un'analisi con spettro di risposta dei modelli di edifici, è possibile visualizzare i coefficienti di sensibilità per le direzioni orizzontali per piano.
Queste cifre chiave consentono di interpretare la sensibilità agli effetti di stabilità.
