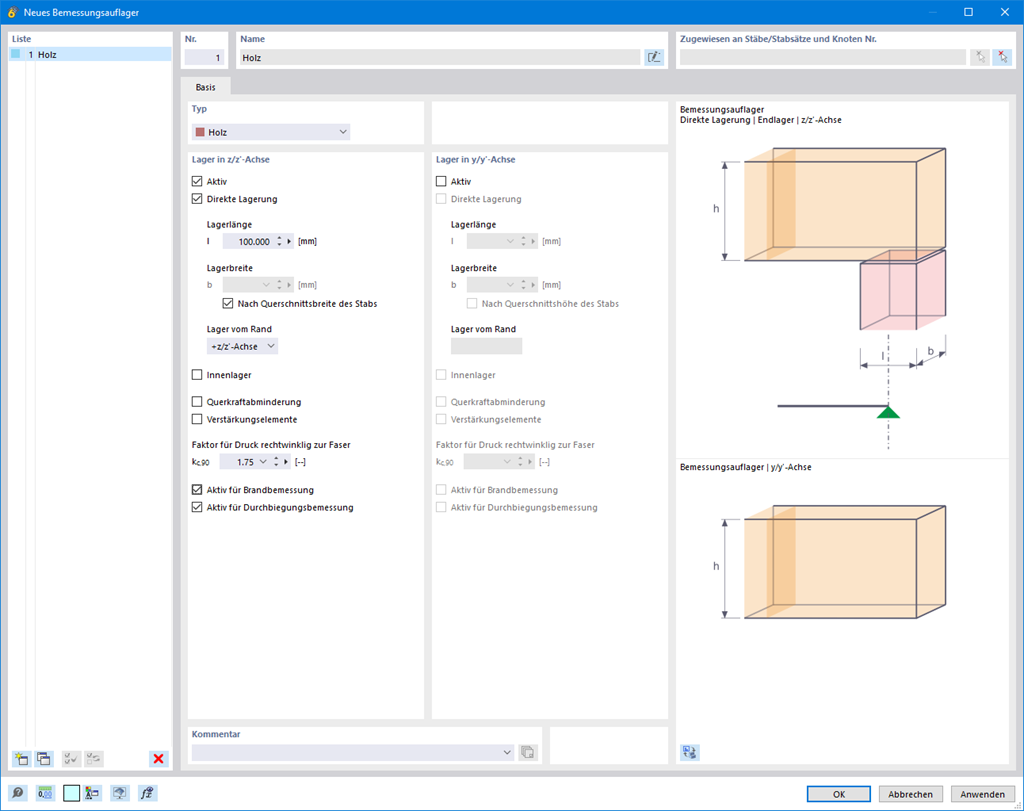

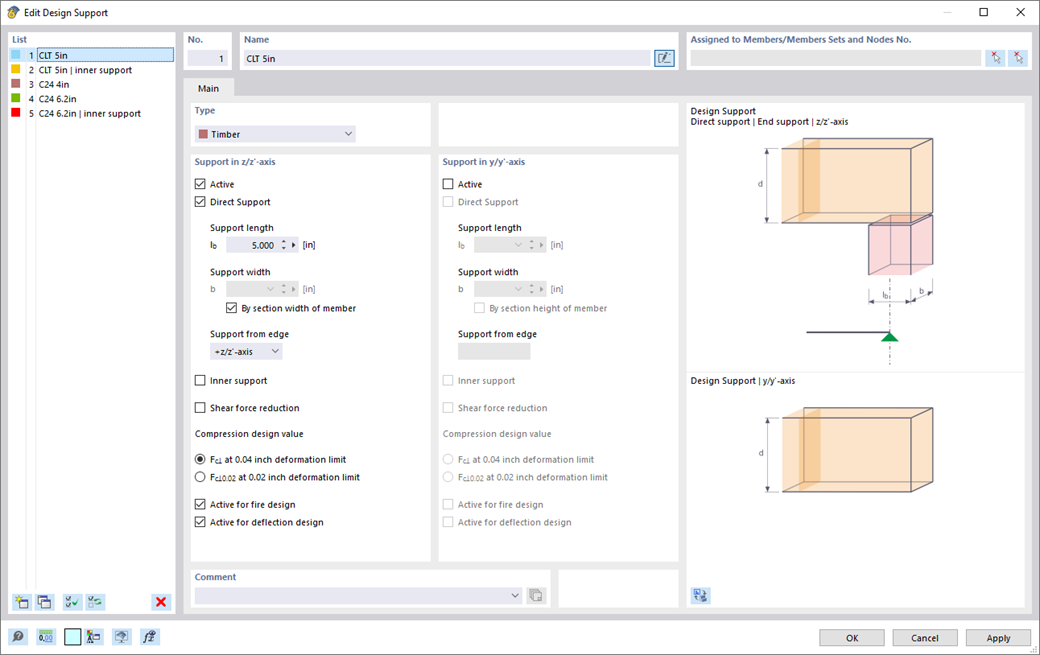

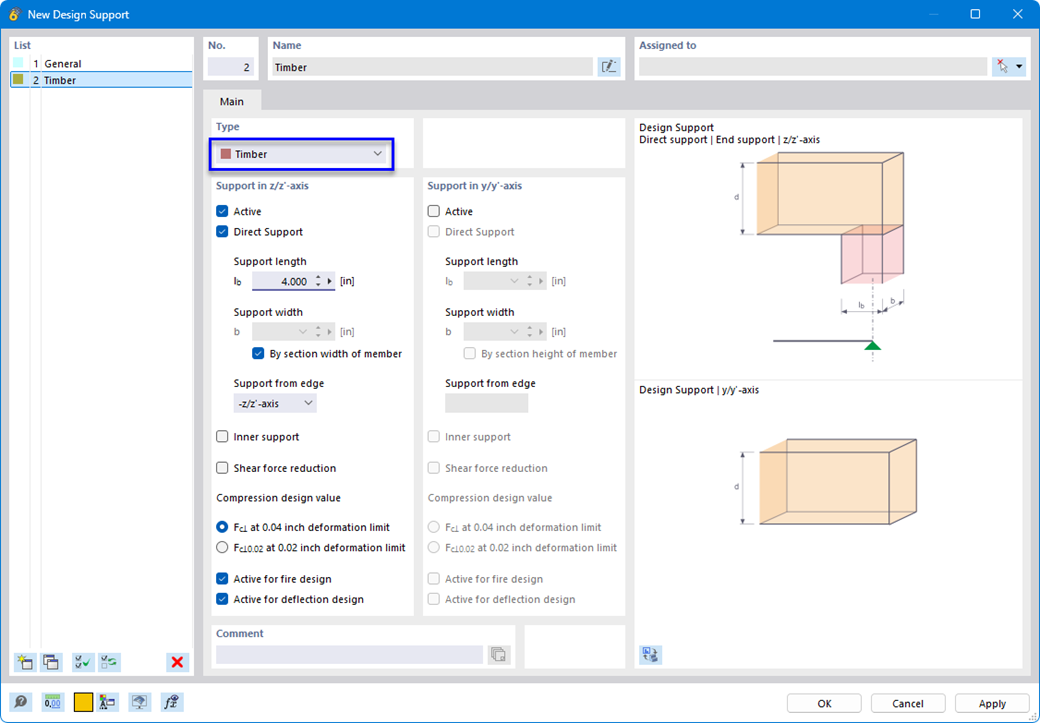

Здесь у вас есть свободный выбор. Расчет давления опоры можно выполнить в любой точке для нагрузки в направлении y и z сечения. Вы можете различать внутренние и внешние опоры. Коэффициент kc,90 для давления поперёк волокон может быть задан пользователем (например, 1,75 для клеёного бруса). Если это разрешено, длина опоры автоматически увеличивается в соответствии с требованиями норматива. Это позволяет достичь более эффективного расчёта с минимальными усилиями.
Расчёт деревянных конструкций | Расчет опорного давления для внутренних и внешних опор
У вас есть какие-нибудь вопросы?
Длина: 00:00:56 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:56 min
Длина: 00:00:00 min
Длина: 00:00:00 min
База знаний
Длина: 00:04:05 min
Функции продукта
Длина: 00:00:45 min
С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.
При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. В данном случае стоит задача рассмотреть этажи дома как отдельные стадии строительства. Ввод данных должен осуществляться с помощью программы на C #, чтобы пользователю не приходилось вводить элементы отдельных этажей вручную.
Наш веб-сервис предлагает пользователям возможность взаимодействовать с RFEM 6 и RSTAB 9, используя различные языки программирования. Функции высокого уровня (HLF) Dlubal позволяют расширить и упростить функциональность веб-сервиса. В дополнение к RFEM 6 и RSTAB 9, использование нашего веб-сервиса сделает работу инженера проще и быстрее. Проверьте это сейчас! В этом руководстве показано, как использовать библиотеку C #на простом примере.
Коэффициент модальной релевантности является результатом линейного анализа устойчивости и качественно описывает степень участия отдельных стержней в конкретной собственной моде.
- Широкий выбор сечений, таких как прямоугольные, квадратные, тавровые, круглые, составные сечения, нерегулярные параметрические сечения и многие другие (пригодность для расчёта зависит от выбранного стандарта)
- Расчет кросс-ламинированной древесины (CLT)
- Расчет материалов на основе древесины и клееного шпона по норме EC 5
- Расчет конических и криволинейных стержней (метод расчета по нормативу)
- Возможна корректировка основных расчётных коэффициентов и нормативных параметров
- Широкие возможности настройки данных для расчёта
- Быстрый и наглядный вывод результатов для немедленного обзора распределения результатов после выполнения расчета
- Подробный вывод результатов расчета и основных формул (четкий и проверяемый путь результата)
- Численные результаты наглядным образом организованные в таблицах и графическое изображение результатов на модели
- Включение результатов в протокол результатов RFEM/RSTAB
- Расчет на растяжение, сжатие, изгиб, сдвиг, кручение и комбинированные внутренние силы
- Учет паза
- Расчет на сжатие поперёк волокон на концевых и промежуточных опорах с (EC 5) и без усиливающих элементов (шурупы с полной резьбой)
- Дополнительное снижение поперечной силы на опоре (для {%ref#/ru/podderzhka-i-obuchenije/podderzhka/product-features/002642 Функция продукта]] )
- Расчет криволинейных и конических стержней
- Учет более высоких прочностей для похожих компонентов, которые расположены близко друг к другу (коэффициент ksys по EN 1995-1-1, 6.6(1)-(3))
- Возможность увеличения прочности на сдвиг у хвойной древесины по DIN EN 1995-1-1:NA NDP по 6.1.7(2)
- Расчет на потерю устойчивости при изгибе, кручении и изгибно-крутильную потерю устойчивости при сжатии
- импорт расчетных длин из расчета на устойчивость конструкции {%/ru/produkty/addony-dlja-rfem-6-i-rstab-9/dopolnitelnye-raschety/ustojchivost-konstrukcii]] аддон
- Графический ввод и проверка заданных узловых опор и расчетных длин для расчета на устойчивость
- Определение эквивалентных длин стержней для стержней с вутами
- Учет расположения поперечно-крутильных связей
- Расчёт конструктивных элементов, подверженных действию моментов, на потерю устойчивости плоской формы изгиба
- В зависимости от норматива, можно выбрать между пользовательским вводом Mcr, аналитическим методом из норматива или использованием внутреннего решателя собственных чисел
- Учет области сдвига и заделки с поворотом при использовании решателя собственных чисел
- Графическое отображение собственной формы при использовании решателя собственных чисел
- Расчет конструктивных элементов на устойчивость при комбинированном сжатии и изгибе, в зависимости от норматива проектирования
- Наглядный расчет всех необходимых коэффициентов, таких как коэффициенты для учета распределения моментов или коэффициенты взаимодействия
- Альтернативный учет всех эффектов для расчета на устойчивость при определении внутренних сил в RFEM/RSTAB (расчёт по методу второго порядка, несовершенства, снижение жесткости, возможно в сочетании с {%://#/ru/ produkty/addony-dlja - rfem-6-i-rstab-9/dopolnitelnye-raschety/deplanacia-kruchenie-7-stsv (7 степеней свободы )
- Произвольное определение времени обугливания
- В случае плоскостных конструкций (поперечно-клеёная древесина) можно выполнить расчёт с склеиванием слоя или без него
- Свободная пользовательская спецификация параметров огня
- Учет различных расчётных длин при расчете на огнестойкость
- Дополнительный расчет 'сжатия поперёк волокон'
- Графическое изображение результатов, интегрированное в RFEM/RSTAB, например, B. Расчетное соотношение
- Полная интеграция результатов в протокол результатов RFEM/RSTAB
