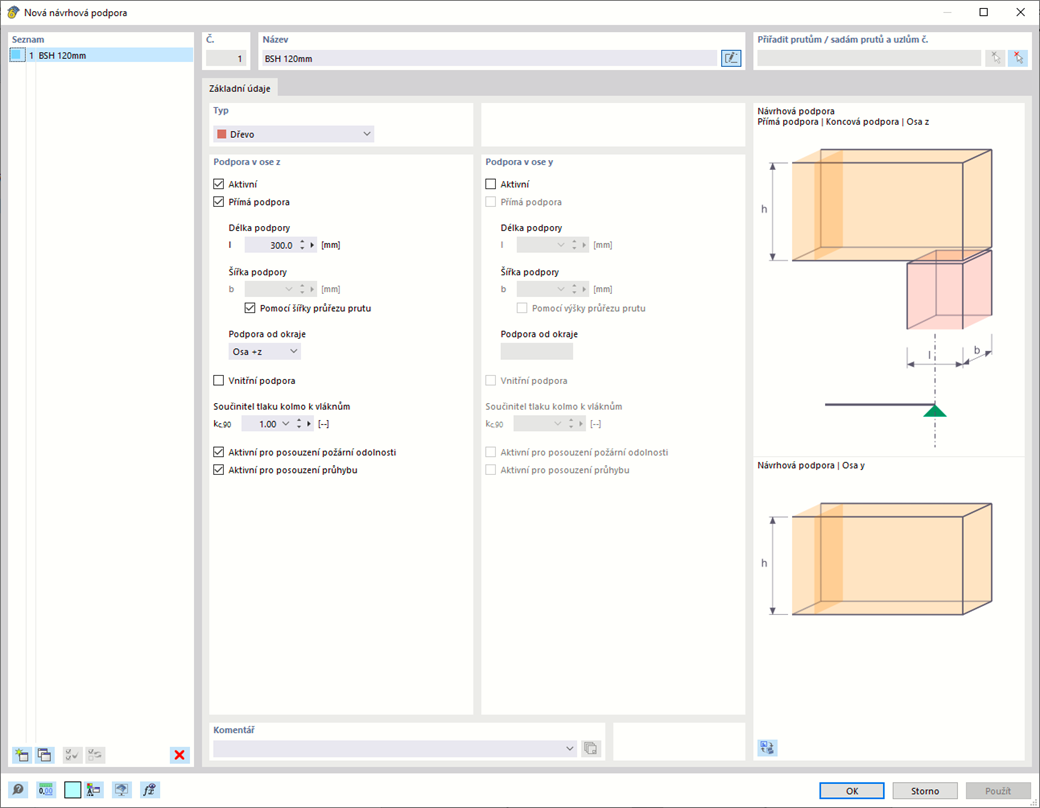

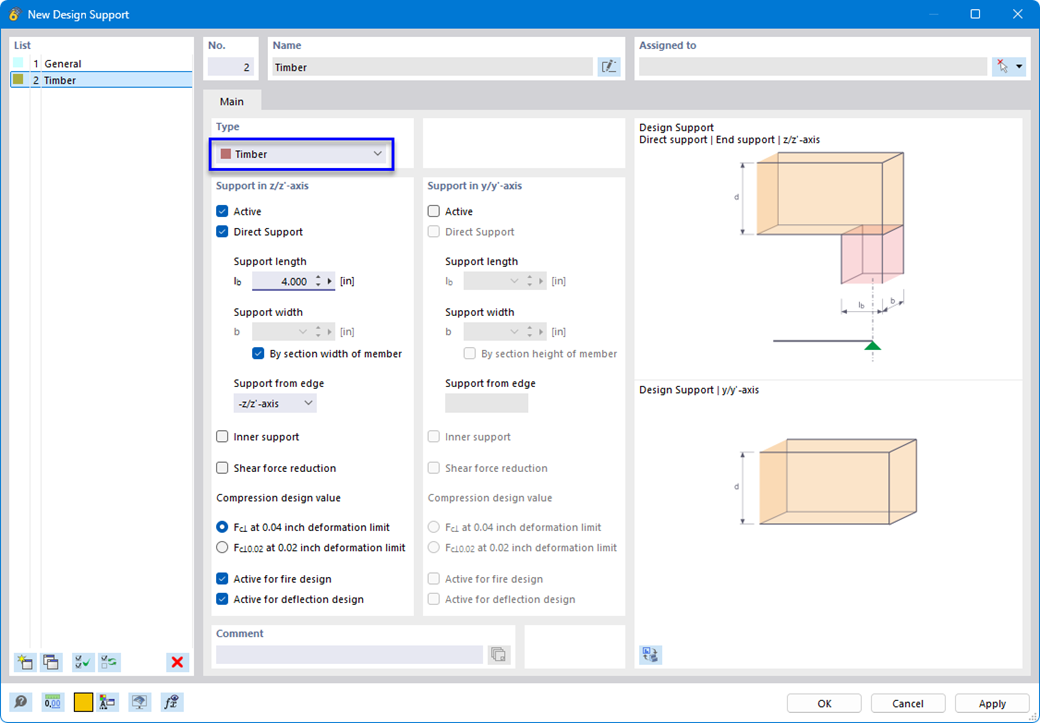

Zde máte svobodnou volbu. Posouzení tlaku na podpoře můžete provést v libovolném bodě pro zatížení ve směru y a z průřezu. Přitom je jen na vás, zda rozlišovat mezi vnitřními a koncovými podporami. Součinitel tlaku kolmo k vláknům kc, 90 může nastavit uživatel (např. 1,75 pro lepené dřevo). Pokud je to možné, délka podpory se automaticky zvětší podle zadání v normě. To vám umožní dosáhnout hospodárnějšího návrhu bez velkého úsilí.
Posouzení dřevěných konstrukcí | Posouzení tlaku na podpoře pro vnitřní a koncové podpory
_cs.png?mw=1024&hash=8f2c5b0abd64433fb1f787527cb6084372e9810a)
Máte nějaké otázky?
Délka: 00:00:56 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:56 min
Délka: 00:40:46 min
Délka: 00:00:28 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Databáze znalostí
Délka: 00:04:05 min
Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
Naše Webová služba vám nabízí možnost komunikovat s programy RFEM 6 a RSTAB 9 pomocí různých programovacích jazyků. Knihovny vysoce užitečných funkcí (HLF) společnosti Dlubal umožňují použití Webové služby rozšířit a zjednodušit. Použití naší Webové služby ve spojení s programy RFEM 6 a RSTAB 9 usnadňuje a urychluje inženýrům práci. Přesvědčte se sami! V tomto tutoriálu vám na jednoduchém příkladu ukážeme, jak používat knihovnu pro C#.
Modální součinitel důležitosti je výsledkem lineární stabilitní analýzy a kvalitativně popisuje míru spoluúčasti jednotlivých prutů na určitém vlastním tvaru.
_cs.png?mw=350&hash=903866b4af0a15f29cb8713c911601d6945e362c)
- Velký výběr průřezů, jako jsou obdélníkové, čtvercové, kruhové, T-průřezy, složené, nepravidelné parametrické průřezy atd. (vhodnost pro posouzení závisí na zvolené normě)
- Posouzení křížem lepeného dřeva (CLT)
- Posouzení dřevěných materiálů i vrstveného dřeva podle EC 5
- Posouzení prutů s náběhy a zakřivených prutů (metoda posouzení v závislosti na normě)
- Úprava základní součinitelů posouzení a parametrů normy možná
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
- Detailní výstup výsledků posouzení a základních vzorců (názorná a ověřitelná cesta k výsledkům)
- Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
- Integrace výsledků do tiskového protokolu programu RFEM/RSTAB
- Posouzení na tah, tlak, ohyb, smyk, kroucení a kombinované vnitřní síly
- Zohlednění zářezu
- Posouzení tlaku kolmo ke směru vláken na koncových i mezilehlých podporách s výztužnými prvky (EC 5) a bez výztužných prvků (celozávitové šrouby)
- Možnost redukovat posouvající sílu na podpoře (na funkci programu)
- Posouzení zakřivených prutů a sad prutů
- Zohlednění vyšších pevností u spojených podobných prvků se stejnou malou příčnou vzdáleností (součinitel ksys podle EN 1995-1-1, 6.6 (1)-(3))
- Možnost zvýšení únosnosti ve smyku pro jehličnaté dřevo podle DIN EN 1995-1-1:NA NDP, 6.1.7(2)
- Posouzení stability pro rovinný vzpěr, vzpěr zkroucením a prostorový vzpěr v tlaku
- Vzpěrné délky lze převzít z výpočtu provedeného v addonu Stabilita konstrukce
- Grafické zadávání a kontrola definovaných uzlových podpor a vzpěrných délek pro posouzení stability
- Stanovení náhradních délek prutů s náběhem
- Zohlednění polohy postranních podpěr proti klopení
- Posouzení na klopení konstrukčních prvků namáhaných momentem
- v závislosti na normě možný výběr mezi uživatelským zadáním Mcr, analytickou metodou z normy a použitím interního řešiče vlastních čísel
- Zohlednění smykového pole a torzního uložení při použití řešiče vlastních čísel
- Grafické zobrazení vlastního tvaru při použití řešiče vlastních čísel
- Posouzení stability konstrukčních prvků s kombinovaným namáháním v tlaku a ohybu v závislosti na návrhové normě
- Srozumitelný výpočet všech potřebných součinitelů, jako jsou součinitele rozdělení momentu nebo interakční součinitele
- Alternativně zohlednění všech účinků pro posouzení stability již při stanovení vnitřních sil v programu RFEM/RSTAB (účinky druhého řádu, imperfekce, redukce tuhosti, případně v kombinaci s addonem Vázané kroucení (7 stupňů volnosti))
_cs.png?mw=512&hash=766d0ca34b39c1667deeabfceb1a1cb3270ab53f)
- Libovolné zadání doby trvání zuhelnatění
- V případě plošných konstrukcí (křížem lepené dřevo) je možné počítat s nebo bez adheze vrstvy
- Libovolné zadání požárních parametrů uživatelem
- Zohlednění odlišných vzpěrných délek při posouzení požární odolnosti
- Možnost posouzení "tlaku kolmo na směr vláken"
- Grafické zobrazení výsledků, např. využití, integrované v programu RFEM/RSTAB
- Úplná integrace výsledků do tiskového protokolu programu RFEM/RSTAB
