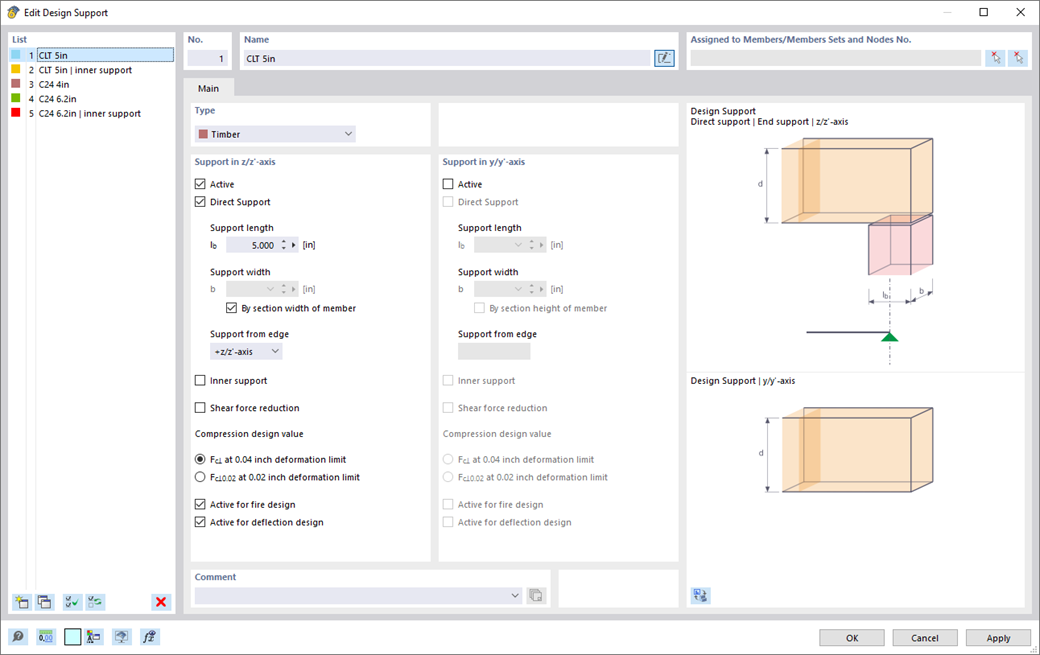

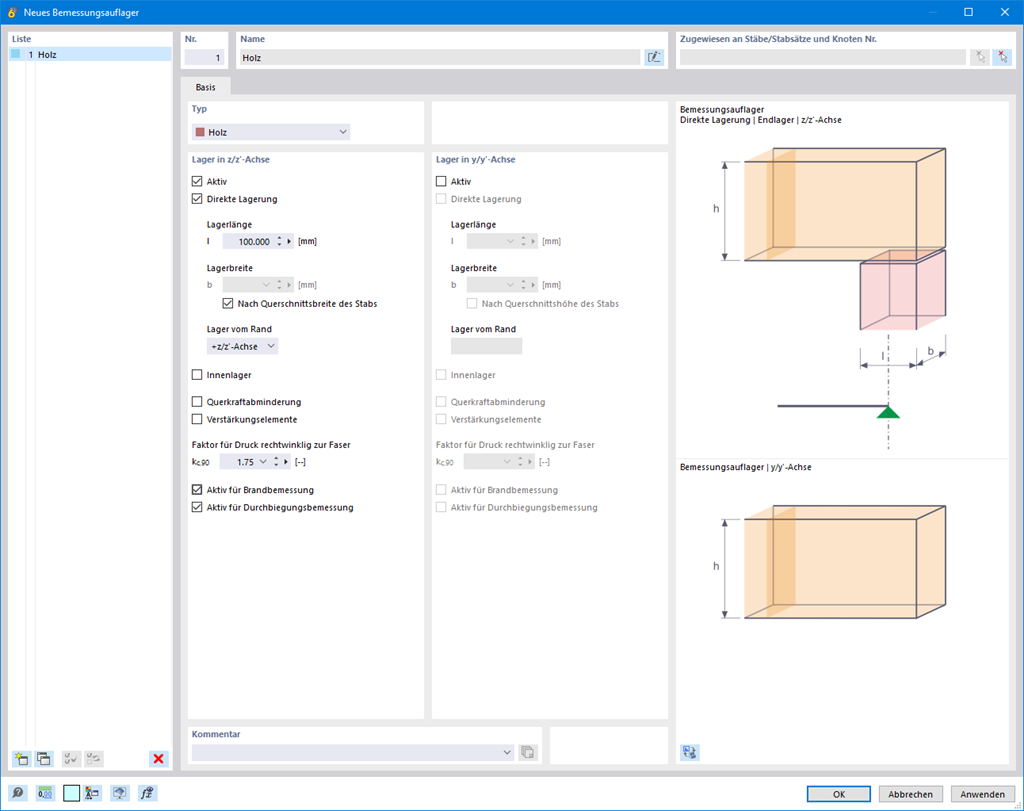

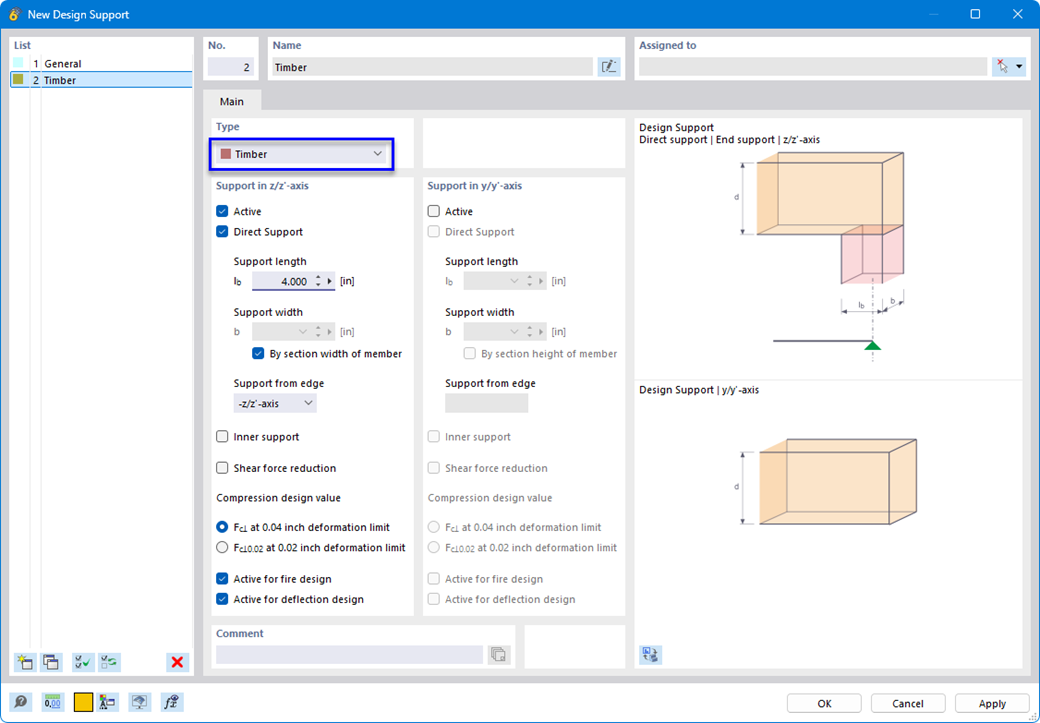

Aqui tem livre escolha. O dimensionamento de pressão de apoio pode ser realizado em qualquer ponto para o carregamento nas direções y e z de uma secção. O utilizador é livre de distinguir entre os apoios interiores e exteriores. Pode ser definido pelo utilizador um fator kc,90 para a pressão perpendicular à fibra (por exemplo, 1,75 para madeira laminada colada). Se permitido, o comprimento do apoio é aumentado automaticamente de acordo com as especificações padrão. Isto permite um dimensionamento mais eficiente com o mínimo de esforço.
Dimensionamento de estruturas de madeira | Verificação de pressões de apoio para apoios internos e externos
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 00:01:22 min
Duração: 00:00:56 min
Duração: 00:00:00 min
Duração: 00:00:00 min
Função do programa
Duração: 00:00:56 min
Duração: 00:00:00 min
Duração: 00:00:00 min
Base de dados de conhecimento
Duração: 00:04:05 min
Com o módulo Dimensionamento de madeira, é possível o dimensionamento de pilares de madeira de acordo com a norma ASD 2018 NDS. O cálculo com precisão da capacidade de compressão e dos fatores de ajuste de barras de madeira é importante para as considerações de segurança e dimensionamento. O seguinte artigo verificará a resistência à encurvadura crítica máxima calculada pelo módulo Timber Design utilizando equações analíticas passo a passo de acordo com a norma NDS 2018, incluindo os fatores de ajuste de compressão, o valor de cálculo ajustado e a relação de dimensionamento final.
Quando se trata de calcular estruturas regulares, a entrada de dados geralmente não é complicada, mas sim demorada. Entrada automática de dados permite poupar tempo valioso. A tarefa descrita no presente artigo trata de considerar os andares de uma casa como fases individuais de construção. A introdução deveria ser realizada utilizando um programa em C# para que o utilizador não tenha de introduzir manualmente os elementos dos pisos individuais.
O nosso serviço web oferece aos utilizadores a possibilidade de comunicar com o RFEM 6 e o RSTAB 9 utilizando diversas linguagens de programação. As funções de alto nível (HLF) da Dlubal permitem expandir e simplificar a funcionalidade do serviço web. Em linha com o RFEM 6 e o RSTAB 9, a utilização do nosso serviço web torna o trabalho do engenheiro mais fácil e rápido. Veja por si mesmo! Este tutorial mostra como utilizar a #library C com um exemplo simples.
O fator de relevância modal é um resultado da análise de estabilidade linear e descreve qualitativamente o grau de participação de cada barra num modo próprio específico.
- Grande variedade de secções, tais como secções retangulares, quadradas, em forma de T, circulares, secções paramétricas, irregulares, compostas etc. (a adequação para os métodos de verificação depende da norma selecionada)
- Dimensionamento de madeira laminada cruzada (CLT)
- Dimensionamento de materiais à base de madeira e de madeira laminada folheada segundo o EC 5
- Dimensionamento de barras de secção variável e curvadas (método de verificação dependente da norma)
- Opção de ajuste dos coeficientes de verificação essenciais e dos parâmetros padrão
- Flexibilidade devido às opções de configuração detalhadas para as bases do cálculo e a extensão do cálculo
- Saída de resultados rápida e clara para uma vista geral imediata da distribuição das verificações após o dimensionamento
- Saída detalhada dos resultados do dimensionamento e das fórmulas essenciais (caminho de resultados compreensível e verificável)
- Saída de resultados numéricos claramente organizados em tabelas e com a opção de serem representados graficamente na estrutura
- Integração da saída de resultados no relatório de impressão do RFEM/RSTAB
- Dimensionamento para tração, compressão, flexão, corte, torção e esforços internos combinados
- Consideração de um entalhe
- Verificação da compressão perpendicular às fibras nos apoios de extremidade e intermédios com (EC 5) e sem elementos de armadura (parafusos totalmente roscados)
- Redução opcional do esforço de corte no apoio (ver Função de produto)
- Dimensionamento de barras curvadas e de secção variável
- Consideração de resistências mais altas para componentes semelhantes que estão muito próximos (fator ksys de acordo com EN 1995‑1‑1, 6.6(1)-(3))
- Opção para aumentar a resistência ao corte para madeira macia segundo a DIN EN 1995-1-1:NA NDP, 6.1.7(2)
- Verificações de estabilidade à encurvadura por flexão, encurvadura por torção e encurvadura por flexão-torção sob compressão
- Importar comprimentos efetivos do cálculo com o módulo Estabilidade da estrutura
- Entrada gráfica e controlo de apoios de nós e comprimentos efetivos definidos para a verificação de estabilidade
- Determinação de comprimentos de barra equivalente para barras de secção variável
- Consideração da posição dos reforços para derrubamento
- Verificações de encurvadura por flexão-torção para componentes com carga de momento
- Dependendo da norma, pode escolher entre a entrada definida pelo utilizador de Mcr, o método analítico da norma e a utilização do solucionador de valores próprios interno
- Consideração do painel de corte e restrição de rotação ao utilizar o solucionador de valores próprios
- Representação gráfica da forma própria se o solucionador de valores próprios foi utilizado
- Verificações de estabilidade para componentes sob carga de compressão e flexão combinadas, dependendo da norma de dimensionamento
- Cálculo compreensível de todos os coeficientes necessários, tais como fatores para a consideração da distribuição de momentos ou fatores de interação
- Consideração alternativa de todos os efeitos para a verificação de estabilidade ao determinar os esforços internos no RFEM/RSTAB (análise de segunda ordem, imperfeições, redução da rigidez, se necessário, em combinação com o módulo Torção com empenamento (7 GDL))
- Definição arbitrária do tempo de queima
- Para estruturas de superfícies (madeira laminada cruzada), é possível calcular com ou sem adesão da camada
- Especificação livre dos parâmetros de incêndio definida pelo utilizador
- Consideração de diferentes comprimentos efetivos para o dimensionamento da resistência ao fogo
- Verificação opcional para 'compressão perpendicular às fibras'
- Visualização gráfica de resultados integrada no RFEM/RSTAB, por exemplo, B. Relação de dimensionamento
- Integração completa dos resultados no relatório de impressão do RFEM/RSTAB
