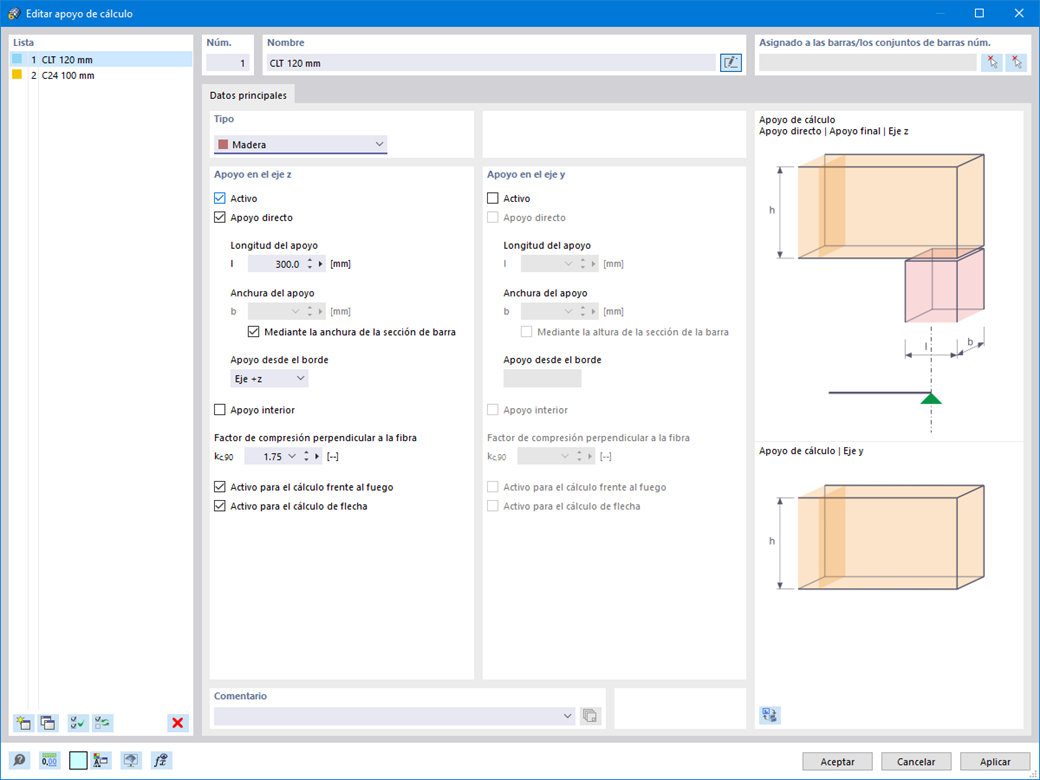

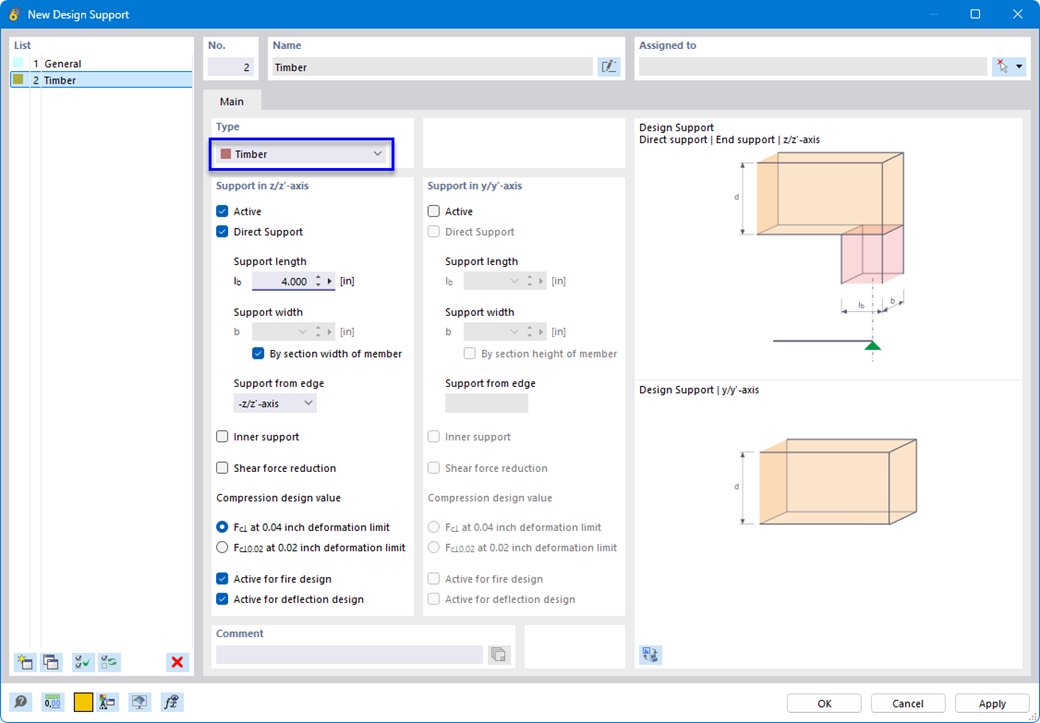

Aquí tiene una elección libre. Puede realizar la comprobación de la presión del apoyo en cualquier punto para una carga en las direcciones y, z de una sección. Tiene libertad para diferenciar entre apoyos internos y externos. El usuario puede definir un factor kc,90 para la presión perpendicular a la fibra (por ejemplo, 1,75 para madera laminada encolada). Si se permite, la longitud del apoyo se aumenta automáticamente según las especificaciones de la norma. Esto le permite lograr un diseño más eficiente con el mínimo esfuerzo.
Cálculo de madera | Diseño de la presión de apoyo para apoyos internos y externos
