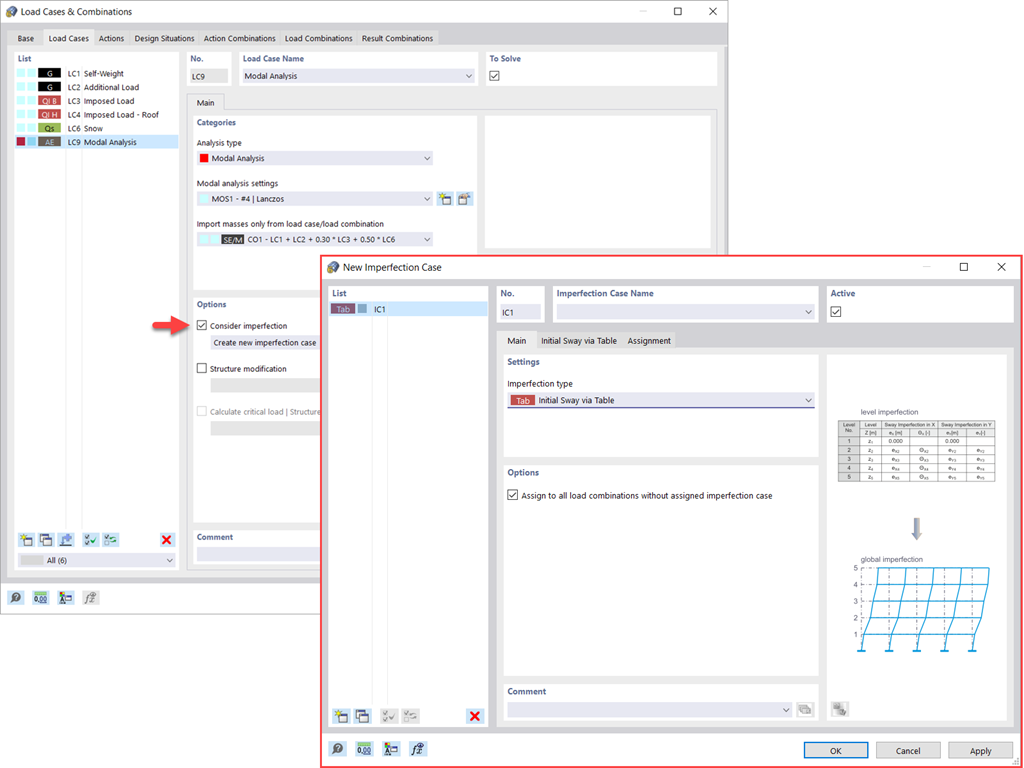

Это уже видно на изображении: Несовершенства могут быть также учтены при определении загружения для модального анализа. Типы несовершенств, которые можно использовать в модальном анализе, - это условные нагрузки из загружения, начальное отклонение через таблицу, статическая деформация, форма потери устойчивости, динамическая форма колебаний и группа случаев несовершенства.
Модальный анализ | Принимая во внимание несовершенства
У вас есть какие-нибудь вопросы?
Длина: 00:01:27 min
Длина: 00:49:15 min
Длина: 00:01:03 min
Длина: 02:55:37 min
Длина: 00:52:59 min
Общие сведения
Длина: 00:02:00 min
Длина: 00:36:28 min
Длина: 01:12:05 min
Для того, чтобы оценить, нужно ли в динамическом расчете учитывать также анализ по теории второго порядка, можно в норме EN 1998-1, разделы 2.2.2 и 4.4.2.2, определить коэффициент симметрии между этажами для расчета θ. Его можно рассчитать и рассчитать с помощью RFEM 6 и RSTAB 9.
Коэффициент θ рассчитывается следующим образом:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Коэффициент θ рассчитывается следующим образом:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Согласно норме EN 1998-1, разделы 2.2.2 и 4.4.2.2, для расчета предельной несущей способности требуется выполнять расчет по теории второго порядка (эффект P-Δ). Данное воздействие не обязательно учитывать только в том случае, если коэффициент чувствительность к смещению между этажами θ меньше чем 0,1.
Определение значений собственных колебаний также, так и анализ спектра реакции всегда выполняются в линейной системе. Потому, если в системе присутствуют нелинейности, то они приводятся к линейному виду и, следовательно, не учитываются. Это могут быть, например, растянутые стержни, нелинейные опоры или нелинейные шарниры. Цель данной статьи - показать, как их можно решить в динамическом анализе.
Инструменты для динамического расчёта в RFEM 6 и RSTAB 9 разделены на несколько аддонов. Аддон Модальный анализ является необходимой основой для работы с другими аддонами для динамического расчёта, поскольку он выполняет анализ собственных колебаний для моделей стержней, поверхностей и твердых тел.
Вы уже открыли для себя табличный и графический вывод масс в точках сетки? Да, это один из результатов модального анализа в RFEM 6. Таким образом, можно проверить импортированные массы, которые зависят от различных настроек модального анализа. Их можно отобразить во вкладке Массы в точках сетки в таблице Результаты. В таблице представлен обзор следующих результатов: Масса - поступательное направление (mX, mY, mZ ), Масса - направление вращения (mφX, mφY, mφZ ) и Сумма масс. Хотите ли вы провести графическую оценку как можно быстрее? Затем можно графически изобразить массы в точках сетки.
Как вы уже 'знали, результаты загружений Модального анализа отображаются в программе после успешного вычисления. Таким образом, можно сразу увидеть первую собственную форму либо графически, либо в качестве анимации. Также можно легко настроить отображение стандартизации собственных форм. Сделайте это прямо в навигаторе результатов, где у вас есть один из четырех вариантов визуализации форм колебаний, доступных для выбора:
- Масштабирование значения вектора собственной формы uj до 1 (учитывает только компоненты перемещения)
- Выбор максимальной поступательной составляющей собственного вектора и установка ее на 1
- Учет всего собственного вектора (включая компоненты поворота), выбор максимума и установка его на 1
- Настройка модальной массы mi для каждой собственной формы на 1 кг
Подробное объяснение стандартизации собственных форм можно найти в онлайн-руководстве {%/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6-rstab-9-dynamic-analysis/002198 ]].
Хотите учесть, кроме статических нагрузок, также другие нагрузки в качестве масс? Программа позволяет это выполнять для узловых, стержневых, линейных и поверхностных нагрузок. Для этого при задании требуемой нагрузки нужно выбрать тип нагрузки Масса. Определите для данных нагрузок массу или компоненты массы в направлениях X, Y и Z. Для узловых масс у вас есть дополнительная возможность указать также моменты инерции X, Y и Z, чтобы смоделировать более сложные точки массы.
Часто приходится пренебрегать массами. Это особенно тот случай, когда вы хотите использовать результаты модального анализа для сейсмического расчёта. Потому для расчета требуется 90% эффективной модальной массы в каждом направлении. Таким образом, можно пренебречь массой во всех неподвижных узловых и линейных опорах. Программа автоматически деактивирует связанные массы.
Также можно вручную выбрать объекты, массами которых необходимо пренебречь для модального анализа. Мы показали последний на изображении для лучшего вида. Выполняется пользовательский выбор, и объекты со соответствующими компонентами масс выбираются без учета масс.
Как сбросить настройки изображения по умолчанию?
Почему в модели не отображаются максимальные деформации?
В чем заключается разница между моделями турбулентности RANS, URANS и DDES?
При выполнении расчёта стальных конструкций в RFEM 6 или RSTAB 9 я получаю предупреждение о том, что в расчётных проверках на устойчивость не учитывается кручение. В чем причина и как можно избежать появления предупреждения?
Сколько обновлений каждый месяц предоставляет Dlubal для RFEM 6/RSTAB 9?
Где я могу найти параметры расчёта в RFEM 6?
