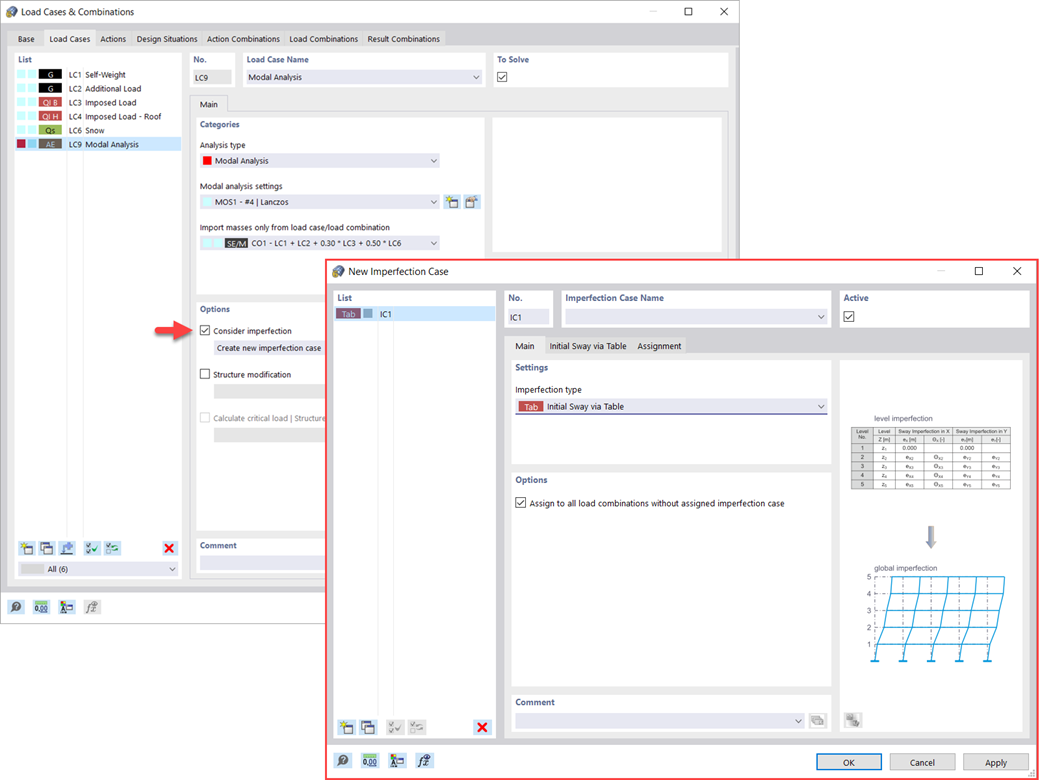

Ya se puede ver en la imagen: Las imperfecciones también se pueden tener en cuenta al definir un caso de carga de análisis modal. Los tipos de imperfección que puede usar en el análisis modal son las cargas ficticias del caso de carga, la verticalidad inicial mediante la tabla, la deformación estática, el modo de pandeo, la deformada del modo dinámico y el grupo de casos de imperfección.
análisis modal | Consideración de imperfecciones en RFEM 5 y RSTAB 8
¿Ya ha descubierto la salida tabular y gráfica de masas en puntos de malla? Bien, este es también uno de los resultados del análisis modal en RFEM 6. De esta forma, puede comprobar las masas importadas que dependen de varias configuraciones del análisis modal. Se pueden mostrar en la pestaña Masas en puntos de malla de la tabla Resultados. La tabla le proporciona una vista general de los siguientes resultados: Masa - Dirección de traslación (mX, mY, mZ ), Masa - Dirección de giro (mφX, mφY, mφZ ) y la Suma de masas. ¿Sería mejor para usted tener una evaluación gráfica lo más rápido posible? Luego, también puede mostrar gráficamente las masas en puntos de malla.
Como'ya ha aprendido, los resultados de un caso de carga de análisis modal se muestran en el programa después de un cálculo con éxito. De este modo, puede ver inmediatamente la forma del primer modo gráficamente o como una animación. También puede ajustar fácilmente la representación de la normalización de la forma del modo. Hágalo directamente en el navegador Resultados, donde tiene una de las cuatro opciones para la visualización de las deformadas del modo disponibles para la selección:
- Escala del valor del vector de forma del modouj a 1 (solo considera los componentes de traslación)
- Seleccionar el componente traslacional máximo del vector propio y establecerlo en 1
- Consideración de todo el vector propio (incluyendo los componentes de giro), selección del máximo y establecimiento de 1
- Configuración de la masa modal mi para cada deformada del modo en 1 kg
Puede encontrar una explicación detallada de la estandarización de la deformada del modo en el Manual en línea .
¿Desea considerar otras cargas como masas además de las cargas estáticas? El programa lo permite para cargas en nudos, barras, líneas y superficies. Para esto, necesita seleccionar el Tipo de carga de masa al definir la carga de interés. Defina una masa o componentes de masa en las direcciones X, Y y Z para tales cargas. Para las masas en nudos, tiene una opción adicional para especificar también los momentos de inercia X, Y y Z para modelar puntos de masa más complejos.
A menudo es necesario omitir las masas. Este es particularmente el caso cuando desea utilizar la salida del análisis modal para el análisis sísmico. Para esto, se requiere el 90% de la masa modal eficaz en cada dirección para el cálculo. Por lo tanto, puede omitir la masa en todos los apoyos fijos en nudos y en línea. El programa desactiva automáticamente las masas asociadas.
También puede seleccionar manualmente los objetos cuyas masas se van a omitir para el análisis modal. Hemos mostrado esto último en la imagen para una mejor vista. Se realiza una selección definida por el usuario y se seleccionan los objetos con sus componentes de masa asociados para omitir las masas.
