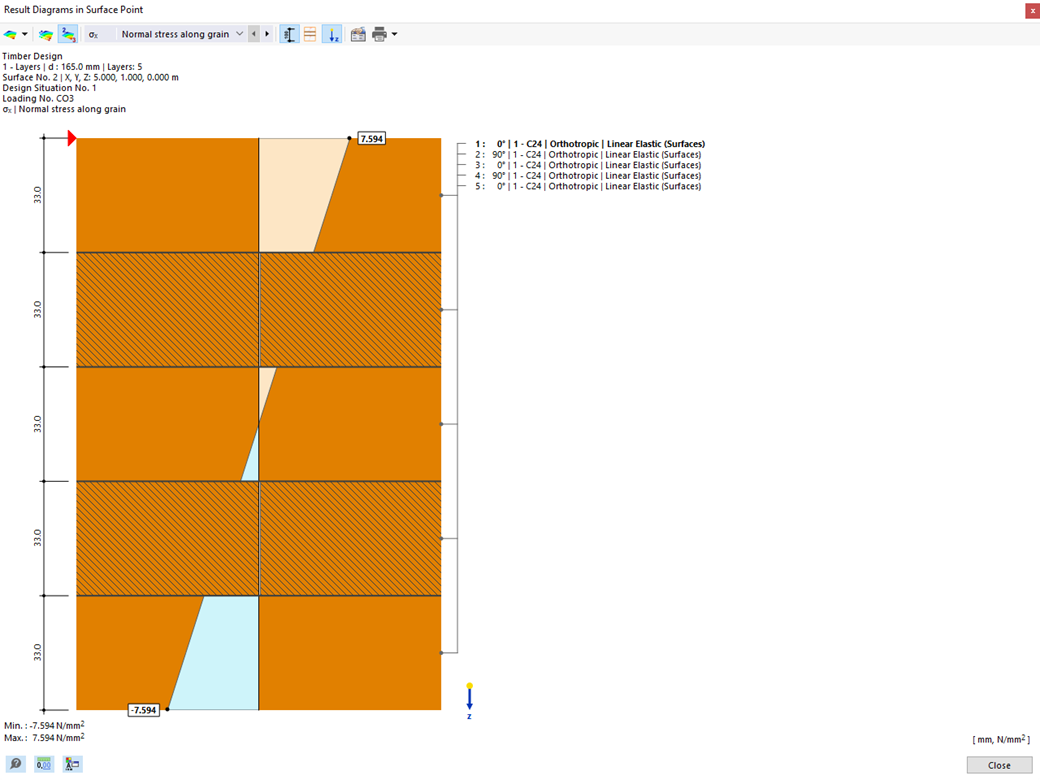

В аддоне Timber Design для RFEM вы можете рассчитывать стержни и поверхности в соответствии с Еврокодом 5, SIA 265 (швейцарский стандарт), CSA O86 (канадский стандарт) или ANSI/AWC NDS (американский стандарт), например. Б. Поперечно-клеёная древесина, клеёная древесина, древесина хвойных пород, древесные материалы и т.д.
Пояснительное видеоРасчёт поверхностей из ортотропной древесины и поперечно-клеёной древесины (CLT)
У вас есть какие-нибудь вопросы?
Длина: 00:00:56 min
Длина: 00:00:00 min
Длина: 00:00:00 min
База знаний
Длина: 00:04:05 min
Длина: 00:02:37 min
Длина: 00:00:00 min
Длина: 00:00:00 min
Для работоспособности конструкции деформации не должны превышать определенных предельных значений. На примере показано, как можно проверить прогиб стержней с помощью дополнительных модулей для расчета.
Новое поколение программы RFEM позволяет выполнять расчет на устойчивость деревянных клиновых стержней по методу замены связей. Согласно данному методу, можно выполнить расчет при соблюдении требований нормы DIN 1052, раздел E8.4.2, для переменных сечений. В различной технической литературе этот метод выбран также для Еврокода 5. В нашей статье показано, как применить метод замены связей для клиновой стропильной балки, изображенной на рисунке 1.
С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.
При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. В данном случае стоит задача рассмотреть этажи дома как отдельные стадии строительства. Ввод данных должен осуществляться с помощью программы на C #, чтобы пользователю не приходилось вводить элементы отдельных этажей вручную.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
У вас есть вопросы по программе? В расчетных опорах можно определить болты с полной резьбой как элементы арматуры, работающей на поперечное давление для расчета «Давление перпендикулярно волокнам». В этом случае болты подвергаются расчёту на сдавливание и потерю устойчивости.
Кроме того, проверяется расчетное сопротивление сдвигу в плоскости острия болта. Вы можете рассматривать угол распределения нагрузки линейно под 45 ° или нелинейно (согласно Бейтке И., Армирование деревянных компонентов с помощью винтов с полной резьбой, Университет Карлсруэ (TH), 2005).
В RFEM и RSTAB вы можете рассчитать стержни с типом материала «Брус из клеёного шпона». Доступны следующие производители:
- Pollmeier (Baubuche)
- Metsä (Kerto LVL)
- STEICO
- Stora Enso
В предельной конфигурации можно учесть коэффициенты прочности для увеличения прочности. Коэффициенты, уменьшающие прочность, учитываются автоматически независимо от этого. Попробуйте сами!
K пояснительному видео
В аддоне Timber Design для RFEM вы можете рассчитывать стержни и поверхности в соответствии с Еврокодом 5, SIA 265 (швейцарский стандарт), CSA O86 (канадский стандарт) или ANSI/AWC NDS (американский стандарт), например. Б. Поперечно-клеёная древесина, клеёная древесина, древесина хвойных пород, древесные материалы и т.д.
Пояснительное видео
Какие программы мне нужны для расчета ламинированных и многослойных конструкций или кросс-ламинированной древесины (CLT)?
Какие программы Dlubal можно использовать для проектирования и расчета деревянных конструкций?
Где можно найти материалы для соответствующих Национальных приложений в RFEM 6 и RSTAB 9?
Какие программные продукты Dlubal вы порекомендуете для расчёта и проектирования конструкций, особенно деревянных?
Как смоделировать деревянную балку с усилением на обеих сторонах? (склейка)
Как с помощью ячеек в RFEM 6 или RSTAB 9 создать нагрузку на площадь на стержни?
