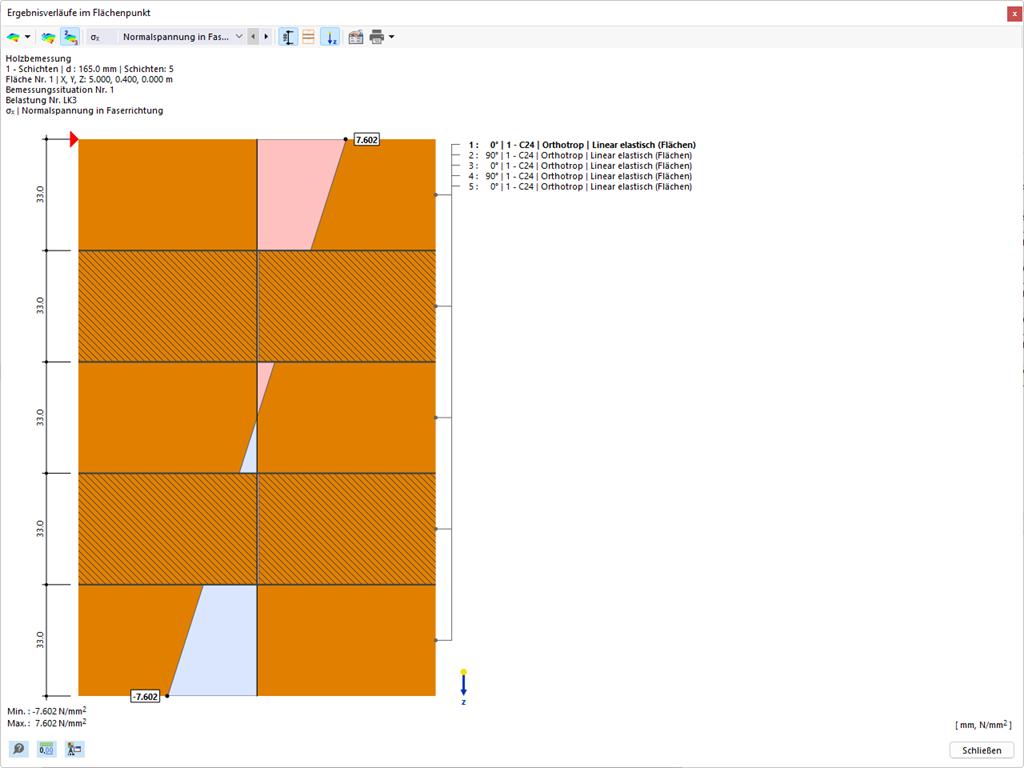

Im Add-On Holzbemessung für RFEM können Sie neben Stäben auch Flächen nach Eurocode 5, SIA 265 (Schweizer Norm), CSA O86 (kanadische Norm) oder ANSI/AWC NDS (amerikanische Norm) bemessen, z. B. Brettsperrholz, Brettschichtholz, Nadelholz, Holzwerkstoffe usw.
Zum ErklärvideoBemessung von orthotropen Holzflächen und Brettsperrholz (BSP)
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:56 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 01:08:42 min
Knowledge Base
Länge: 00:04:05 min
Länge: 00:02:37 min
Länge: 00:00:00 min
Für die Gebrauchstauglichkeit eines Tragwerks dürfen die Verformungen bestimmte Grenzwerte nicht überschreiten. In einem Beispiel wird gezeigt, wie die Durchbiegung von Stäben mit den Bemessungs-Add-Ons nachgewiesen werden kann.
Das neue Programm RFEM 6 bietet die Möglichkeit, Stabilitätsnachweise für gevoutete Holzträger nach dem Ersatzstabverfahren zu führen. Nach diesem Verfahren kann der Nachweis geführt werden, wenn die Vorgaben der DIN 1052 Abs. E8.4.2 für veränderliche Querschnitte eingehalten werden. In der Fachliteratur wird dieses Verfahren auch für den Eurocode 5 übernommen. In diesem Beitrag wird die Anwendung des Ersatzstabverfahrens bei einem gevouteten Dachträger (siehe Bild 1) gezeigt.
Mit dem Add-On Holzbemessung ist eine Bemessung von Holzstützen nach der ASD-Methode der amerikanischen Norm 2018 NDS möglich. Die genaue Berechnung der Druckbeanspruchbarkeit und der Anpassungsfaktoren von Holzstäben ist wichtig für Sicherheitsüberlegungen und Bemessungen. Im folgenden Beitrag handelt es sich um den Nachweis der maximalen kritischen Knickfestigkeit, die mit dem Add-On Holzbemessung berechnet wird, unter Einsatz von schrittweisen analytischen Gleichungen nach der amerikanischen Norm NDS 2018 einschließlich Druckanpassungsfaktoren, angepasstem Druckbemessungswert und finaler Ausnutzung.
Wenn regelmäßige Strukturen berechnet werden müssen, ist oft die Eingabe nicht kompliziert, sondern zeitaufwändig. Die Automation der Eingabe kann dann wertvolle Zeit sparen. Im vorliegenden Fall ist die Aufgabe, die Geschosse eines Hauses als einzelne Bauzustände zu betrachten. Die Eingabe soll mithilfe eines C# Programms erfolgen, sodass der Nutzer die Elemente der einzelnen Etagen nicht händisch eingeben muss.
Sie haben die Möglichkeit, für Flächen eine Bemessung für den Brandfall mit der Methode mit reduziertem Querschnitt durchzuführen. Die Abminderung erfolgt über die Flächendicke. Es können für sämtliche, zur Bemessung zugelassenen, Holz-Materialien die Nachweise geführt werden.
Für Brettsperrholz kann dabei, abhängig vom Klebstofftyp, gewählt werden, ob ein Abfallen einzelner verkohlender Schichtteile möglich ist und somit in bestimmten Schichtbereichen mit einem erhöhten Abbrand zu rechnen ist.
Wussten Sie schon? In den Bemessungsauflagern können Sie für den Nachweis "Druck rechtwinklig zur Faser" Vollgewindeschrauben als Querdruck-Verstärkungselemente definieren. Dabei werden die Schrauben auf Hineindrücken und Knicken nachgewiesen.
Zusätzlich erfolgt der Nachweis der Querdrucktragfähigkeit in der Ebene der Schraubenspitze. Den Lastausbreitungswinkel können Sie linear unter 45° oder nichtlinear (nach Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005) berücksichtigen.
In RFEM und RSTAB können Sie Stäbe mit dem Materialtyp "Furnierschichtholz" bemessen. Folgende Hersteller stehen Ihnen dabei zur Verfügung:
- Pollmeier (Baubuche)
- Metsä (Kerto LVL)
- STEICO
- Stora Enso
In der Tragfähigkeitskonfiguration ist es Ihnen möglich, Festigkeitsbeiwerte zur Erhöhung der Festigkeiten entsprechend zu berücksichtigen. Beiwerte, die Festigkeiten reduzieren, werden unabhängig davon automatisch berücksichtigt. Probieren Sie es aus!
Zum Erklärvideo
Im Add-On Holzbemessung für RFEM können Sie neben Stäben auch Flächen nach Eurocode 5, SIA 265 (Schweizer Norm), CSA O86 (kanadische Norm) oder ANSI/AWC NDS (amerikanische Norm) bemessen, z. B. Brettsperrholz, Brettschichtholz, Nadelholz, Holzwerkstoffe usw.
Zum Erklärvideo
Welche Programme benötige ich für Laminat- und Sandwichtragwerke oder Brettsperrholz (CLT)?
Mit welchen Dlubal-Programmen kann ich Holzkonstruktionen berechnen und bemessen?
Wo finde ich in RFEM 6 und RSTAB 9 die Materialien zu den entsprechenden nationalen Anhängen?
Wie kann ich einen Holzträger mit beidseitiger Verstärkung modellieren? (Anlaschung)
Wie kann in RFEM 6 bzw. RSTAB 9 eine Flächenlast auf Stäbe mittels Zellen generiert werden?
Wie können Flächen an anderen Flächen bzw. Stäben gelenkig/nachgiebig angeschlossen werden?
Was sind Liniengelenke und Linienfreigaben?
Was sind Liniengelenke und Linienfreigaben?
