Модальный анализ

Основная работа конструкции раскрывается через её формы колебаний. Аддон Модальный анализ оживляет модель вашей конструкции и рассчитывает её уникальную работу колебаний.

Скачать бесплатную пробную версию на 90 дней Свяжитесь с нашим отделом продаж

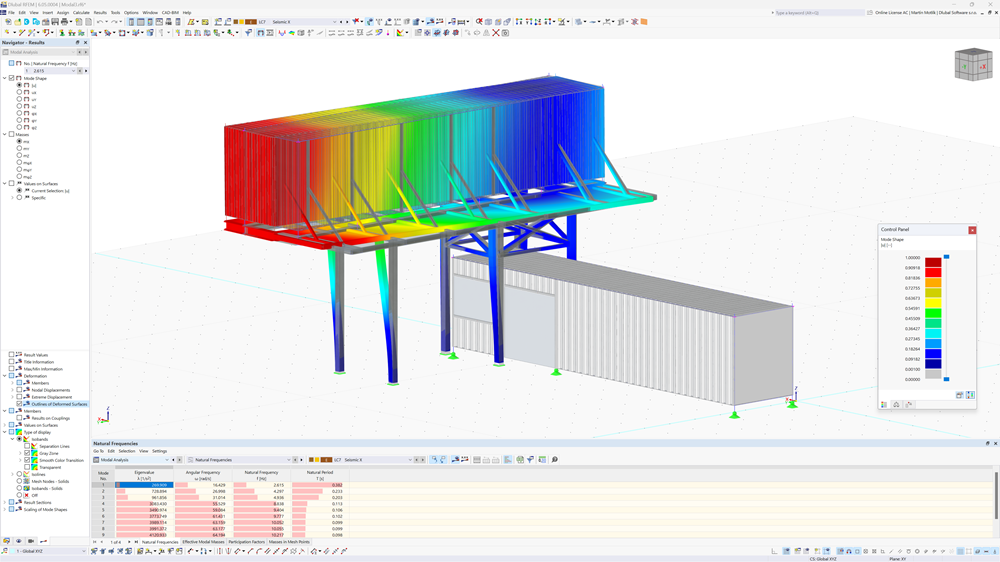

Результаты модального анализа контейнерной конструкции в RFEM с цветной маркировкой форм колебаний стен и несущего стального каркаса.

Ознакомьтесь с модальным анализом в RFEM 6

Работа конструкции при вибрации может определять её реакцию на динамические воздействия, например на вибрации, вызванные работой машин, или сейсмические воздействия. Аддон Модальный анализ определяет основные характеристики вашей расчётной модели, включая собственные частоты, периоды и соответствующие им собственные формы.

С помощью рассчитанных периодов и форм колебаний вы можете оценить динамическую работу конструкции и определить, становится ли резонанс критическим. Эти результаты также напрямую используются в аддонах Спектр реакций и Анализ изменений во времени для дальнейших сейсмических и зависящих от времени исследований.

Расчёт собственного числа, угловой частоты, собственной частоты и периода
Визуализация и анимация собственных форм
Выбор нескольких вариантов матрицы масс, включая задаваемые пользователем степени свободы
Документация числовых и графических результатов в протоколе результатов

Один расчет, все последующие результаты

Модальный анализ однократно вычисляет собственные числа и собственные формы вашей модели и передаёт их непосредственно для анализа по спектрам реакций и изменениям во времени — без повторного ввода данных.

Автоматизация для соответствия нормам

Методы автоматического определения числа собственных форм позволяют эффективно рассчитывать коэффициент модальной массы, требуемый сейсмическими нормами, без необходимости вручную подбирать количество форм методом последовательного приближения.

Массы, как они заданы в вашем проекте

Вы можете задавать массы непосредственно из загружений и сочетаний нагрузок или добавлять массы узлов, поверхностей и линий вручную — в обоих случаях они непосредственно учитываются при решении задачи собственных чисел.

Видеть работу, а не только числа

Анимированные графические собственные формы в сочетании с полными таблицами результатов позволяют на раннем этапе выявить действительно значимые собственные формы, прежде чем перейти к расчёту.

Аддон Модальный анализ открывает доступ к динамическим свойствам конструкции и закладывает основу для динамических расчётов, включая сейсмический расчёт, проверку на резонанс и модификацию конструкции. Некоторые актуальные варианты применения:

Модель RFEM стальной лестницы в виде конструкции фермы с отображением собственных форм и собственных частот из аддона «Модальный анализ».

Анализ колебаний многоэтажных железобетонных зданий

Анализ собственных частот и форм колебаний высотных железобетонных конструкций при комбинациях от собственного веса и сейсмических масс с целью определения критических форм колебаний для сейсмических расчетов

Анализ собственных частот стальных каркасных промышленных сооружений

Определение собственных частот и форм колебаний сложных стальных рам с различными граничными условиями, чтобы избежать резонанса с эксплуатационными нагрузками.

Оценка форм колебаний для контейнерных и модульных конструкций

Вычисление собственных форм и коэффициентов участия контейнерных конструкций, включая массы дополнительного оборудования, чтобы оценить их динамическую работу и определить изменения в проекте для снижения вибраций.

Динамическая валидация изменений конструкции после изменения жёсткости

Смоделируйте изменения жёсткости конструкции и выполните модальный анализ, чтобы сравнить формы колебаний и собственные частоты до и после изменений проекта и проследить их влияние на вибрационные характеристики.

Вычисление модального анализа

Определяет источники масс из случаев нагрузки или сочетаний нагрузок и вычисляет собственные числа, собственные частоты и собственные формы для динамического анализа.

Визуализация собственных форм

Отображает анимированные и статические собственные формы в RFEM/RSTAB. Наглядные визуальные результаты облегчают выявление критического динамического поведения.

Интеграция в другие виды анализа

Автоматически передает рассчитанные модальные характеристики в анализ спектров реакции или Анализ изменений во времени для согласованных динамических исследований.

Анализ спектра реакций — достижение эффективной модальной массы

Посмотрите, как автоматические настройки количества форм колебаний в модальном анализе помогают достичь требуемого нормами коэффициента эффективной модальной массы — без ручного добавления форм.

Смотреть вебинар

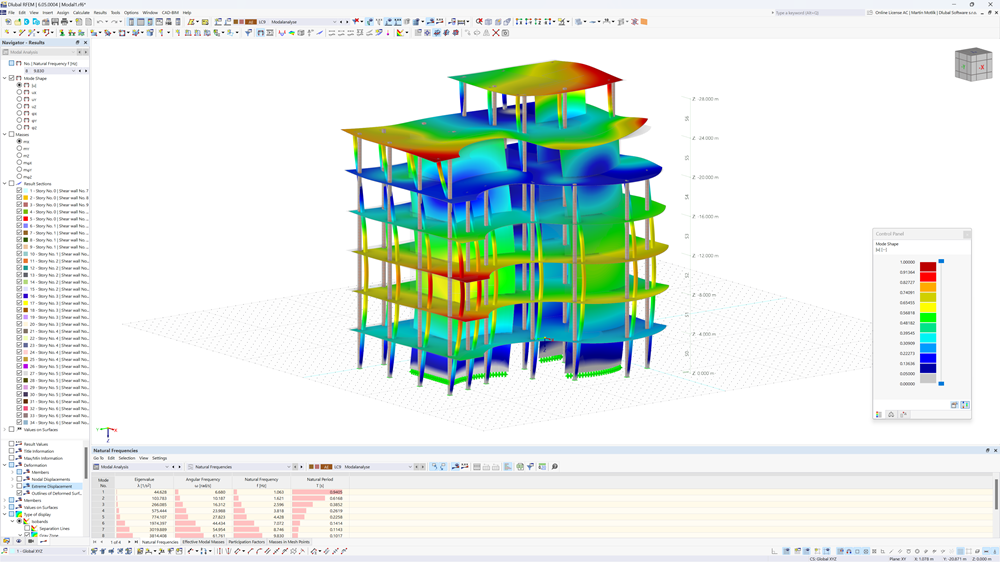

Цветовая визуализация результатов модального анализа модели многоэтажного здания в RFEM с формами колебаний перекрытий, стен и колонн.

Похожие технические статьи

Результаты модального анализа многоэтажного здания с цветовой кодировкой, показывающие формы колебаний перекрытий, стен и колонн в RFEM.

Модальный анализ в RFEM 6 на практическом примере

Модальный анализ является отправной точкой для динамического расчёта в RFEM 6. Определите собственные частоты, собственные формы и модальные массы для поддержки проектирования на вибрации и дальнейших динамических расчётов.

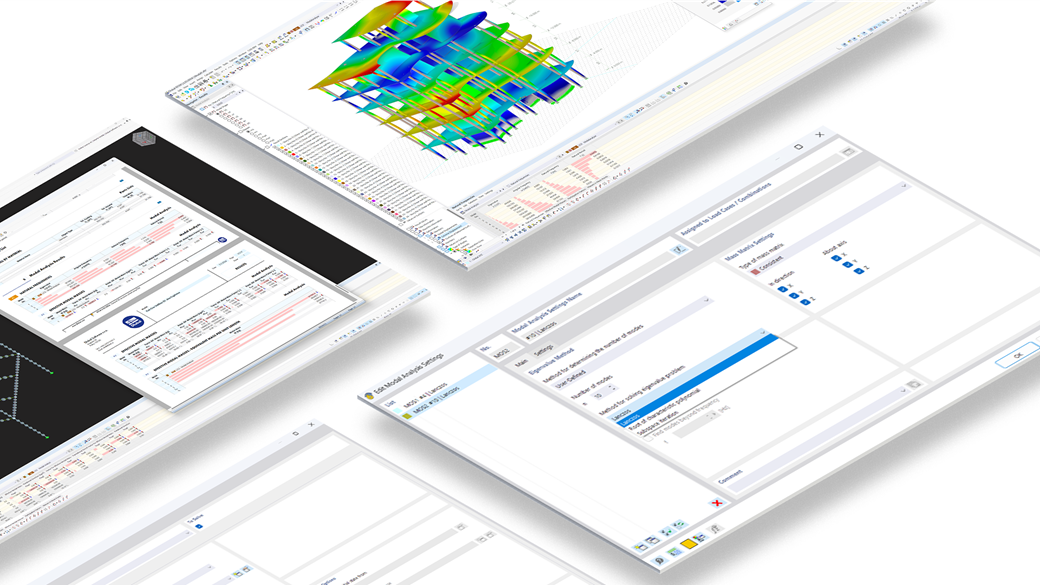

Рабочая среда RFEM 6: 3D-каркасная модель, результаты модального анализа, эффективные модальные массы и собственные частоты в отчёте печати.

Методы определения количества форм собственных колебаний в дополнении «Модальный анализ»

В данной статье описаны различные методы определения количества собственных форм в дополнительном модуле «Модальный анализ» (Modal Analysis), что помогает найти баланс между точностью и временем расчёта.

Показать все статьи

Попробуйте программное обеспечение Dlubal бесплатно в течение 90 дней!

Раскройте весь потенциал программ Dlubal с помощью мощных продуктов RFEM, RSTAB, RWIND и RSECTION. Попробуйте их бесплатно и убедитесь, как легко моделировать, рассчитывать и документировать даже сложные конструкции. Наши специалисты готовы провести для вас короткую онлайн-демонстрацию, адаптированную под вашу отрасль.

Да. Аддон напрямую интегрируется в RFEM 6 и RSTAB 9 с управляемым определением масс и расчётных случаев, поэтому вы можете вычислять модальные характеристики, даже если не являетесь специалистом в области динамики.

Да, вычисленные собственные частоты и формы колебаний могут использоваться в качестве исходных данных для анализа спектра реакции и анализа изменений во времени, которые поддерживают проверку динамического проектирования согласно нормам.

Да, вы можете назначить дополнительные узловые или поверхностные массы для учёта ненесущих элементов, что даст более реалистичные динамические характеристики.

Да, он анимирует и отображает формы собственных колебаний в графическом окне RFEM/RSTAB. Это помогает легко интерпретировать, как деформируется конструкция на каждой частоте.

Аддон генерирует коэффициенты участия и эффективные модальные массы, которые позволяют определить режимы, вносящие наибольший вклад в ответ конструкции в вашем частотном диапазоне.

Да, вы можете использовать заранее заданные случаи нагрузки для автоматического определения массовых составляющих, что экономит время и обеспечивает согласованность с определениями вашей модели конструкции.
