Analisi modale per RFEM 6

Le vibrazioni a frequenza naturale possono essere molto pericolose per i progetti di costruzione. Pertanto, l'analisi delle frequenze naturali è molto importante per la stabilità a lungo termine del tuo progetto. L'add-on Analisi modale per RFEM 6 consente di determinare le frequenze naturali e le forme modali di modelli di aste, superfici e solidi.

Subnavigation

Prodotto

Caratteristiche

Il programma consente di analizzare rapidamente e comodamente le frequenze naturali e le forme modali di modelli di aste, superfici e solidi. Tutti i valori di input richiesti sono importati direttamente dal programma principale RFEM/RSTAB.

Considerazione automatica delle masse dal peso proprio
Definizione facoltativa di masse aggiuntive (masse nodali, lineari o di superficie, nonché masse di inerzia) direttamente nei casi di carico
Coefficienti di combinazione preimpostati per varie norme (EC 8, SIA 261, ASCE 7,...)
Considerazione di vincoli esterni o di aste/superfici/solidi
Definizione di varie analisi modali (ad esempio, per analizzare diverse variazioni delle masse o modifiche delle rigidità)
Selezione del tipo di matrice di massa (matrice diagonale, matrice coerente, matrice unitaria), inclusa la specifica definita dall'utente dei gradi di libertà traslazionali e rotazionali
Metodi per determinare il numero di deformate modali (definito dall'utente, automatico - per raggiungere i coefficienti di massa modale efficaci, automatico - per raggiungere la frequenza naturale massima - disponibile solo in RSTAB)
Determinazione di deformate modali e di masse nei nodi o nei punti mesh EF
Risultati di autovalori, frequenza angolare, frequenza naturale e periodo

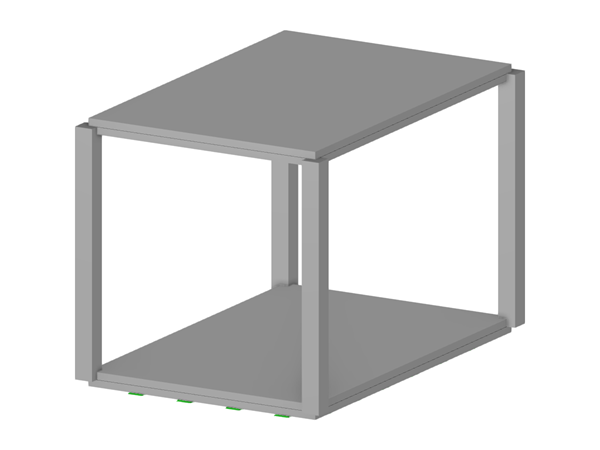

Output tabellare e grafico delle masse nei punti della mesh

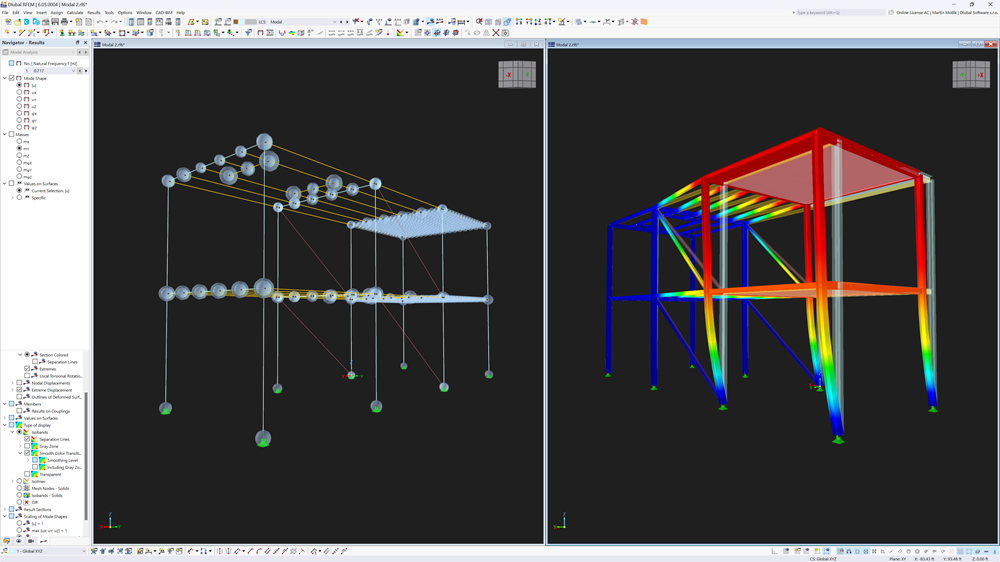

Visualizzazione e animazione delle deformate modali
Diverse opzioni di scala per le deformate modali
Documentazione dei risultati numerici e grafici nella relazione di calcolo

Requisiti hardware e di sistema

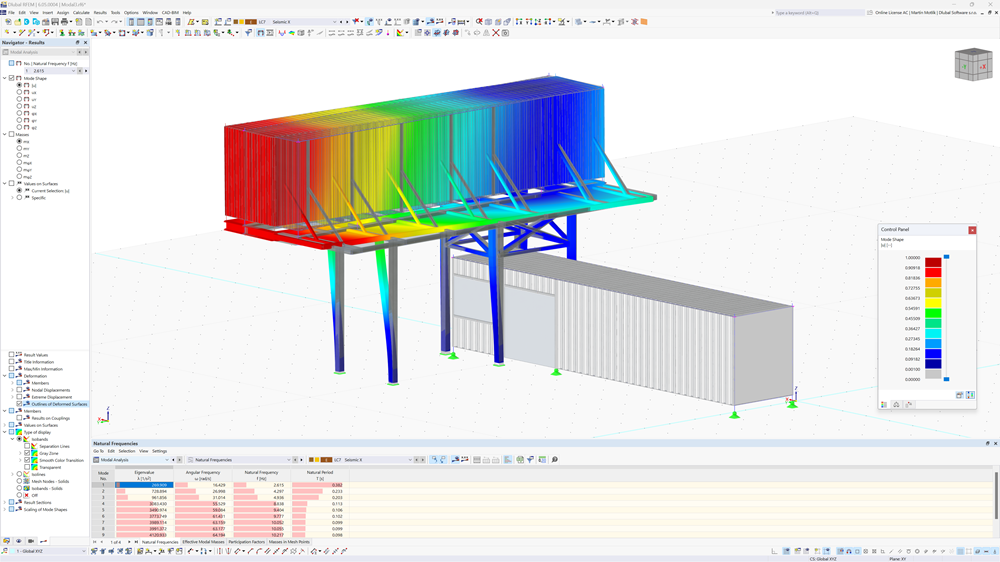

Analisi del modello di deformazione globale della simulazione della struttura del container di Modular Structural Consultants LLC.

Analisi modale delle strutture di container | © Modular Structural Consultants LLC

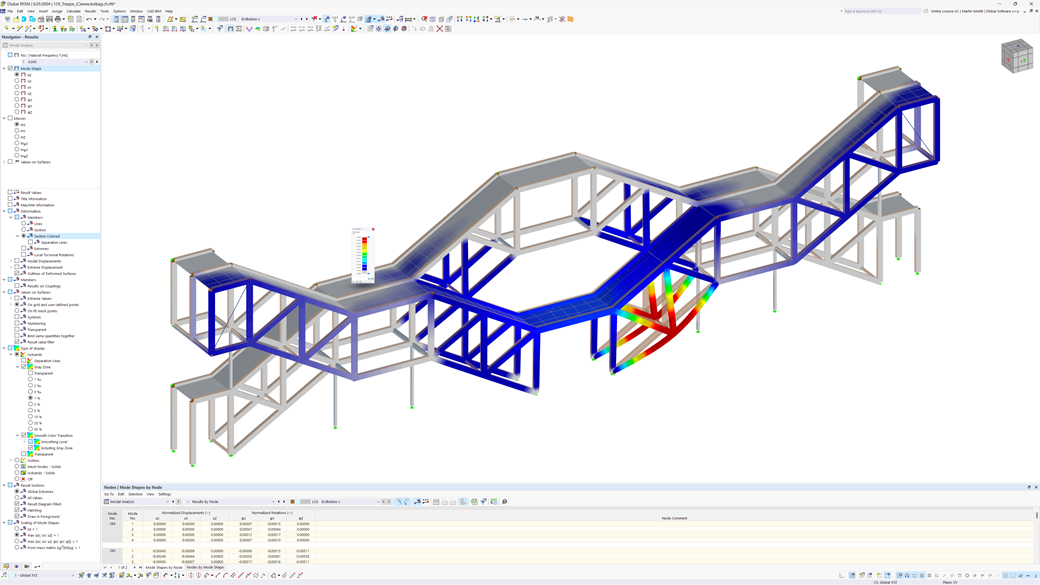

Analisi modale delle strutture in acciaio

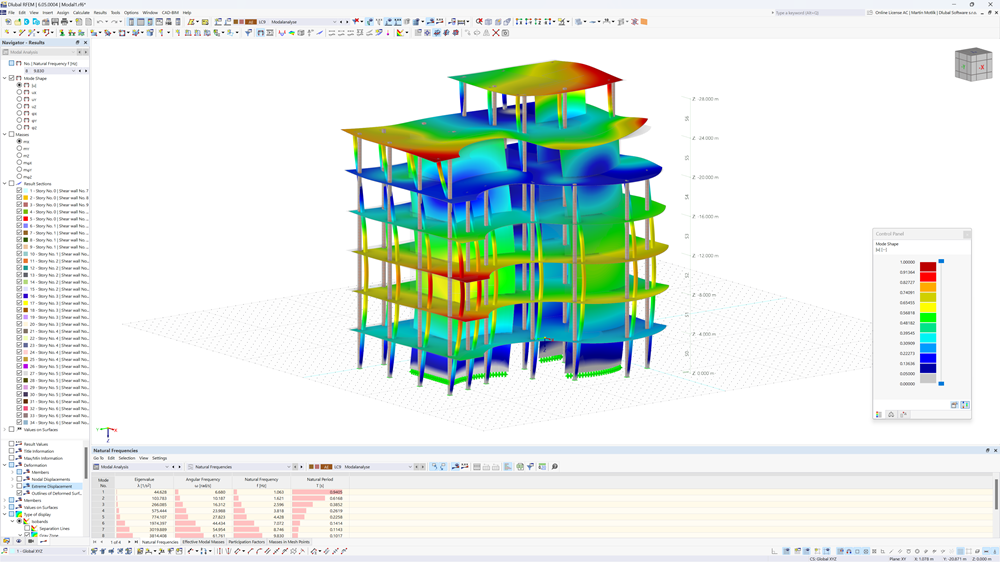

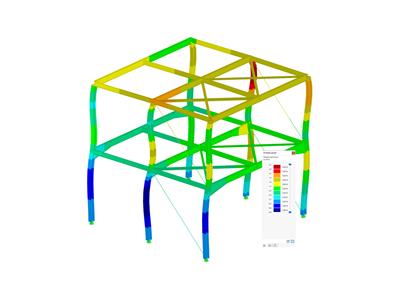

Analisi modale di edifici in cemento armato a più piani

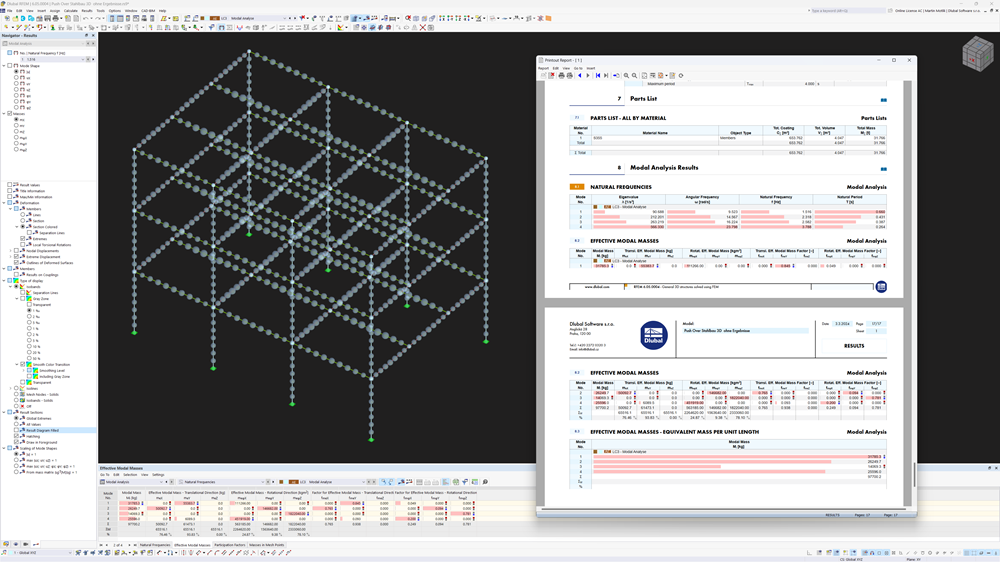

Relazione di calcolo in RFEM 6 con risultati dell'analisi modale

Analisi modale delle strutture di container | © Modular Structural Consultants LLC

Analisi modale delle strutture in acciaio

Analisi modale di edifici in cemento armato a più piani

Relazione di calcolo in RFEM 6 con risultati dell'analisi modale

Analisi modale delle strutture di container | © Modular Structural Consultants LLC

I vantaggi per te

Combinazione automatica delle masse secondo la norma specificata (EC 8, SIA 261, ASCE 7, ...)
Opzione facoltativa per trascurare le masse (ad esempio, massa delle fondazioni)
Importazione facoltativa degli stati iniziali (ad esempio, per considerare la precompressione e le imperfezioni)

Definizione di varie analisi modali (ad esempio, per analizzare diverse variazioni delle masse o modifiche delle rigidità)
Output di autovalori, frequenza angolare, frequenza naturale e periodo, masse modali e coefficienti di massa modale efficace
Output tabellare e grafico delle masse nei punti della mesh

Analisi modale per RFEM 6

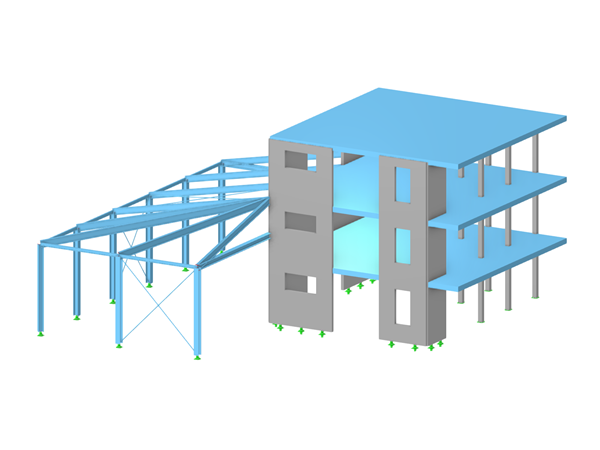

Edificio in cemento armato con ampliamento in acciaio

Qui è possibile ottenere il modello di una struttura in calcestruzzo con un'estensione in acciaio a cui sono state applicate le analisi modali in RFEM 6.

Struttura in acciaio industriale

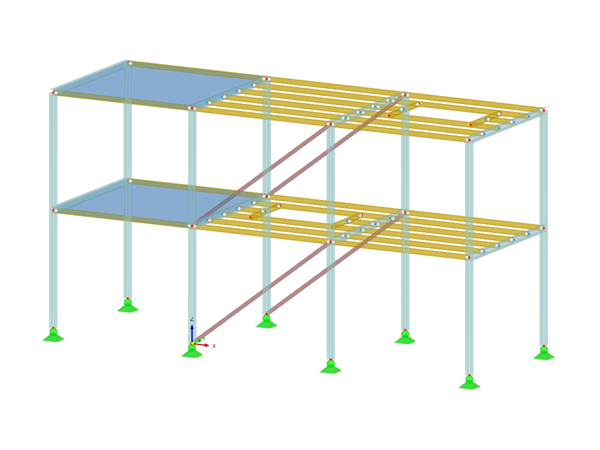

Prova l'analisi modale con questo modello di struttura in acciaio.

Edificio pluripiano in calcestruzzo armato

Il modello di un edificio in cemento armato a più piani può sopportare carichi sismici? Scarica il modello e provalo!

FAQ 005158 | Come posso trascurare le masse nella mia analisi modale in RFEM 6/RSTAB 9?

Strutture in calcestruzzo

Scarica qui il modello di una struttura in calcestruzzo e aprilo nel software FEA strutturale RFEM.

Altri modelli

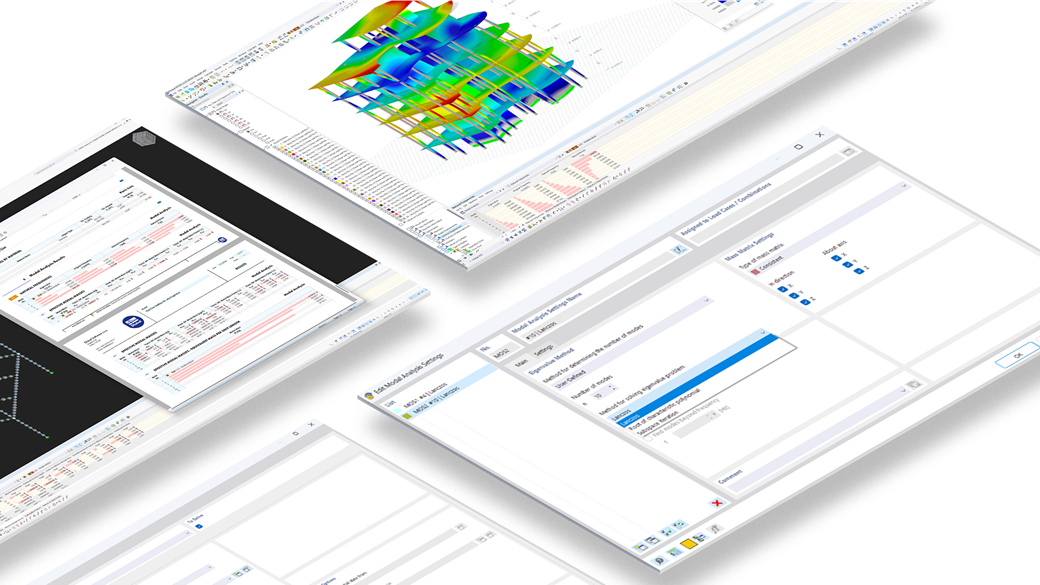

Input

Nelle impostazioni di analisi modale, è necessario inserire tutte le informazioni necessarie per determinare le frequenze naturali. È possibile definire manualmente masse aggiuntive su nodi, linee, aste o superfici. È inoltre possibile influenzare la matrice di rigidezza importando forze normali o variazioni di rigidezza di un caso di carico o di una combinazione di carico.

Ulteriori informazioni

Risultati

Non appena il programma ha completato il calcolo, gli autovalori, le frequenze naturali e i periodi vengono elencati. Queste finestre di risultati sono integrate nel programma principale RFEM/RSTAB. Tutte le forme modali della struttura sono ordinate in tabella ed è possibile rappresentarle graficamente e animarle.
