Пригодность к эксплуатации
Расчёт деревянных конструкций | Придаточность | Основные характеристики
- Расчет прогибов и сравнение с нормативными или вручную измененными предельными значениями
- Учет превышений при расчете прогибов
- Возможность задания различных предельных значений в зависимости от типа расчетной ситуации
- Ручная корректировка базовой длины и сегментации в зависимости от направления
- Расчет прогибов по исходной системе или по деформированной системе
- Автоматический учет зависимости деформаций от времени за счет увеличения нагрузки с учетом коэффициента ползучести (также возможно пользовательское определение на стороне жесткости)
- Упрощенная проверка вибраций
- Интеграция графического вывода результатов в RFEM/RSTAB, например, использование предельного значения или деформация, или прогиб
- Полная интеграция вывода в протокол печати RFEM/RSTAB
Расчёт деревянных конструкций | Пригодность к эксплуатации | Ввод данных

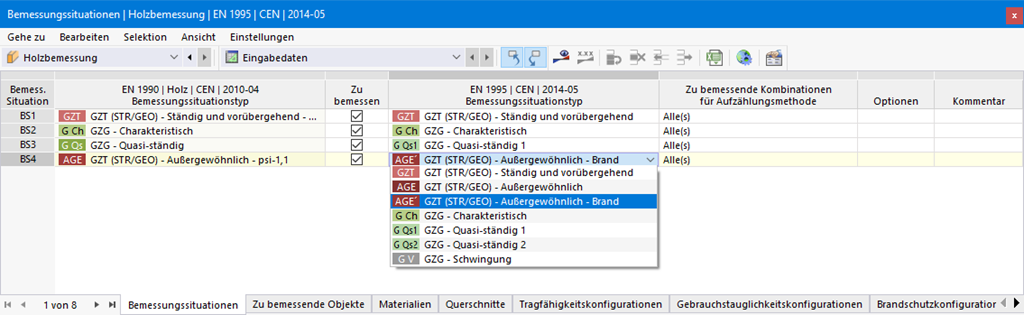

Ваша программа RFEM/RSTAB отвечает за создание и расчет сочетаний нагрузок и расчетных сочетаний, необходимых для предельного состояния по пригодности к эксплуатации. Выберите расчётные ситуации для анализа прогиба в аддоне Расчёт деревянных конструкций. Затем, в зависимости от заданного строительного подъема и системы отсчета, определяются рассчитанные значения деформации в каждом месте стержня, а затем сравниваются с предельными значениями.

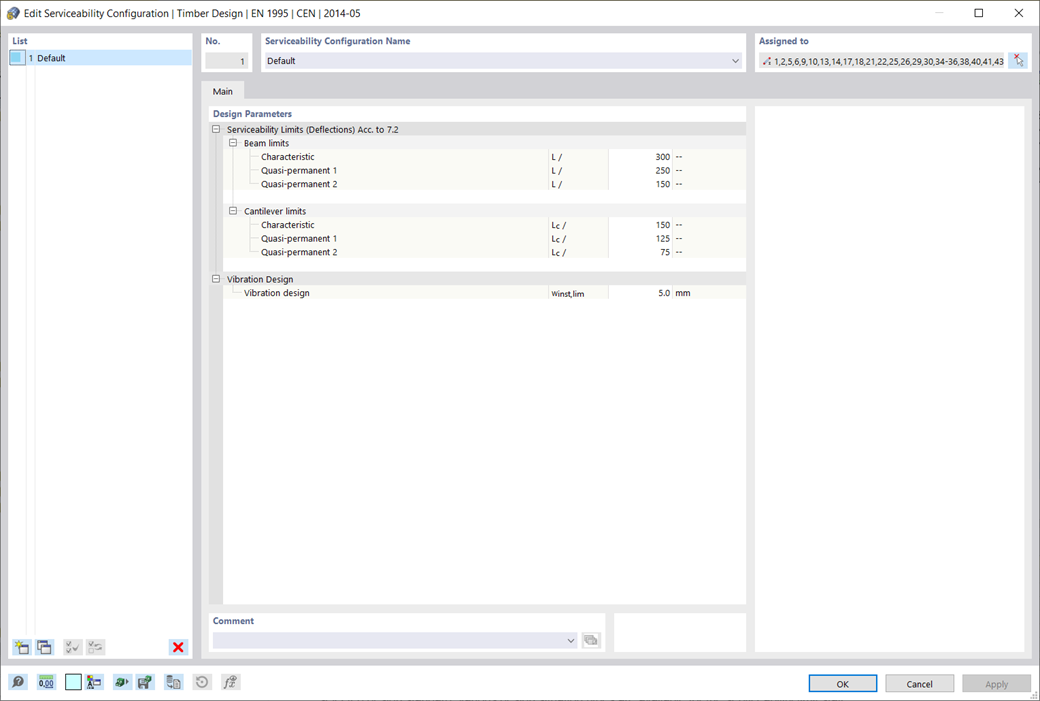

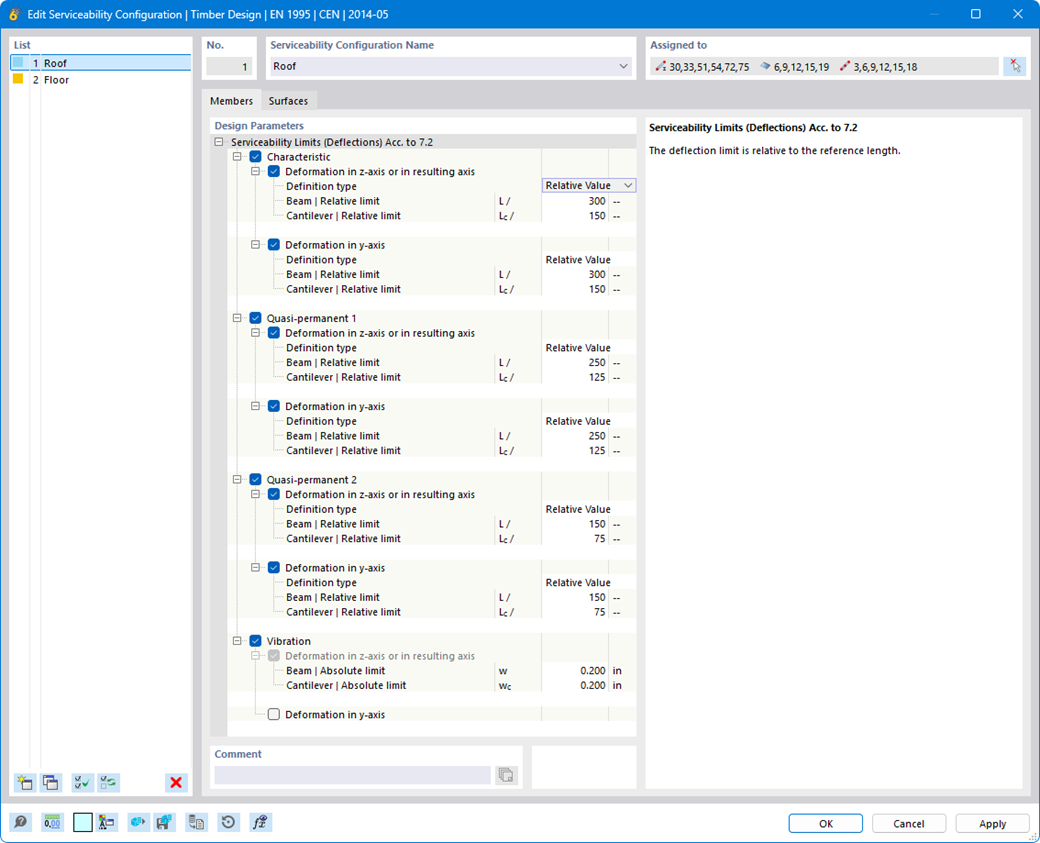

В конфигурации пригодности к эксплуатации можно указать предельное значение деформации индивидуально для каждого конструктивного элемента. В этом случае максимальная деформация не должна превышать допустимое предельное значение, в зависимости от исходной длины. При задании расчётных опор можно сегментировать компоненты. Это позволяет автоматически определить соответствующую исходную длину для каждого расчетного направления.
На основе положения назначенных расчетных опор программа автоматически определяет разницу между балками и консолями. Таким образом, вы можете быть уверены, что предельное значение определено правильно.
Расчёт деревянных конструкций | Пригодность к эксплуатации | Результаты
Вы найдете расчет предельного состояния по пригодности к эксплуатации полностью интегрированным в таблицы результатов аддона Расчет деревянных конструкций. Если вы хотите проверить результаты расчета, можно открыть программу и изобразить результаты со всеми подробностями в каждом месте расчета стержней. Кроме того, доступны также графики с диаграммами результатов расчетных соотношений.
Особенность заключается в том, что Все таблицы результатов и графику можно интегрировать в общий протокол результатов RFEM/RSTAB как часть результатов расчета деревянных конструкций. В рамках программы RFEM/RSTAB можно также отобразить и задокументировать деформации всей конструкции. Эта функция не зависит от аддона.
-
