Расчёт деревянных конструкций для RSTAB 9 | Функции

Расчёт деревянных конструкций для RSTAB 9 | Функции

В аддоне Расчет деревянных конструкций вы найдете множество функций для расчёта деревянных стержней. Мы выбрали для вас некоторые функции и описали их здесь более подробно.

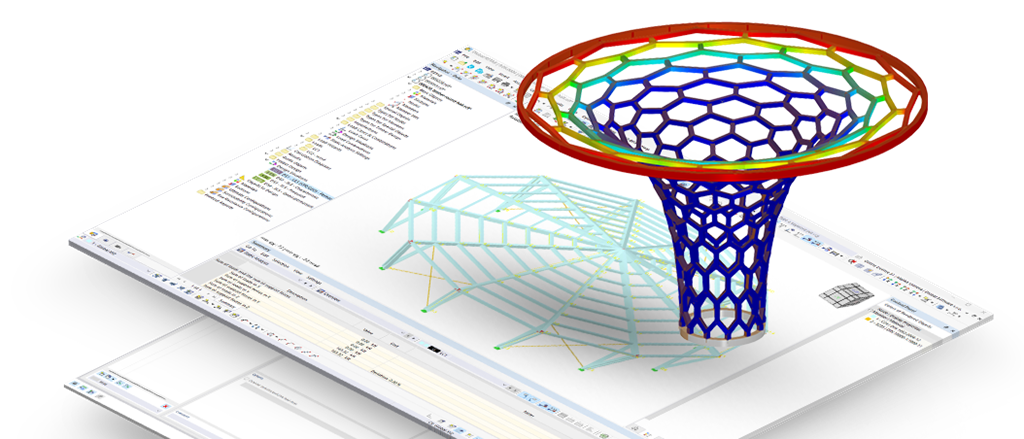

Изображение функций расчета деревянных конструкций в RSTAB 9 для статического расчёта.
Subnavigation
01
Прочность и устойчивость
02
Функции
03
Пригодность к эксплуатации
04
Огнезащита
05
Нормативы

Мощные функции в аддоне Расчёт деревянных конструкций

С помощью надстройки Holzbemessung вы можете эффективно проверять несущую способность, устойчивость и работоспособность деревянных конструкций.

Интуитивная расчёт деревянных конструкций

Проектирование и проверка деревянных конструкций – включая расчет несущей способности и анализ устойчивости балочных и пластинчатых конструкций в предельном состоянии.

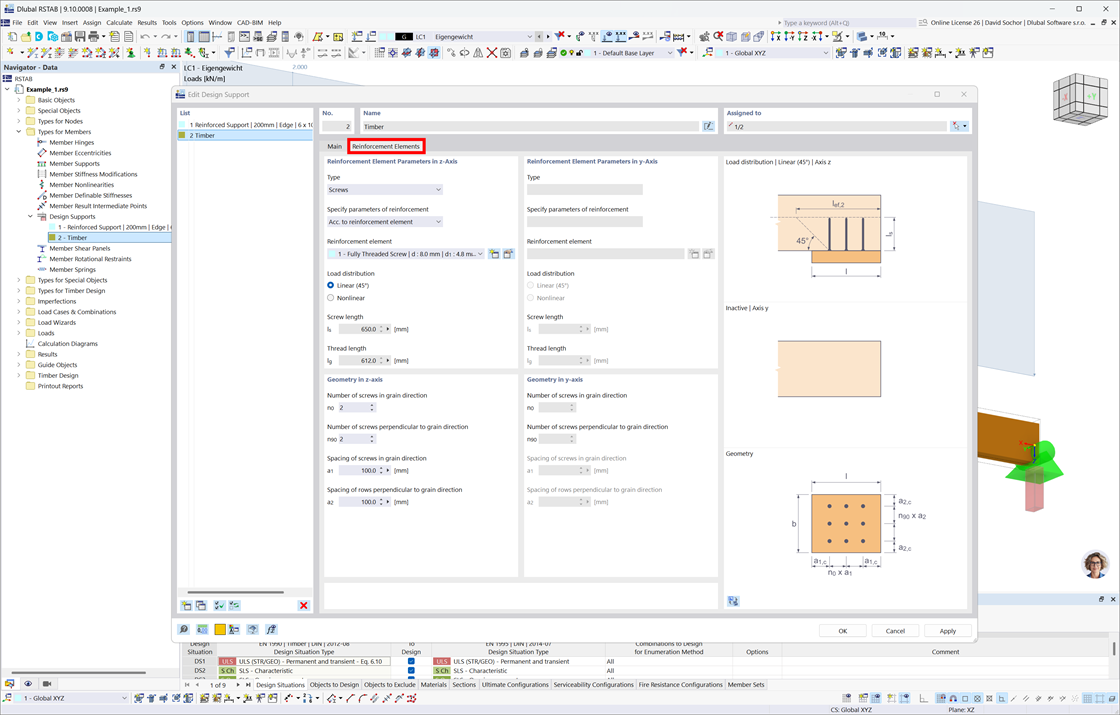

  • Узлы поперечного элемента укрепления сжатия для расчётных опор

    Этот дополнительный модуль позволяет определять полностью нарезные винты в качестве поперечных сжимающих элементов для проектирования "Сжатие перпендикулярно волокнам" в конструктивных опорах. Он анализирует вдавливание и изгибание болтов, а также проверяет расчетное сопротивление сдвигу в плоскости наконечника винта.

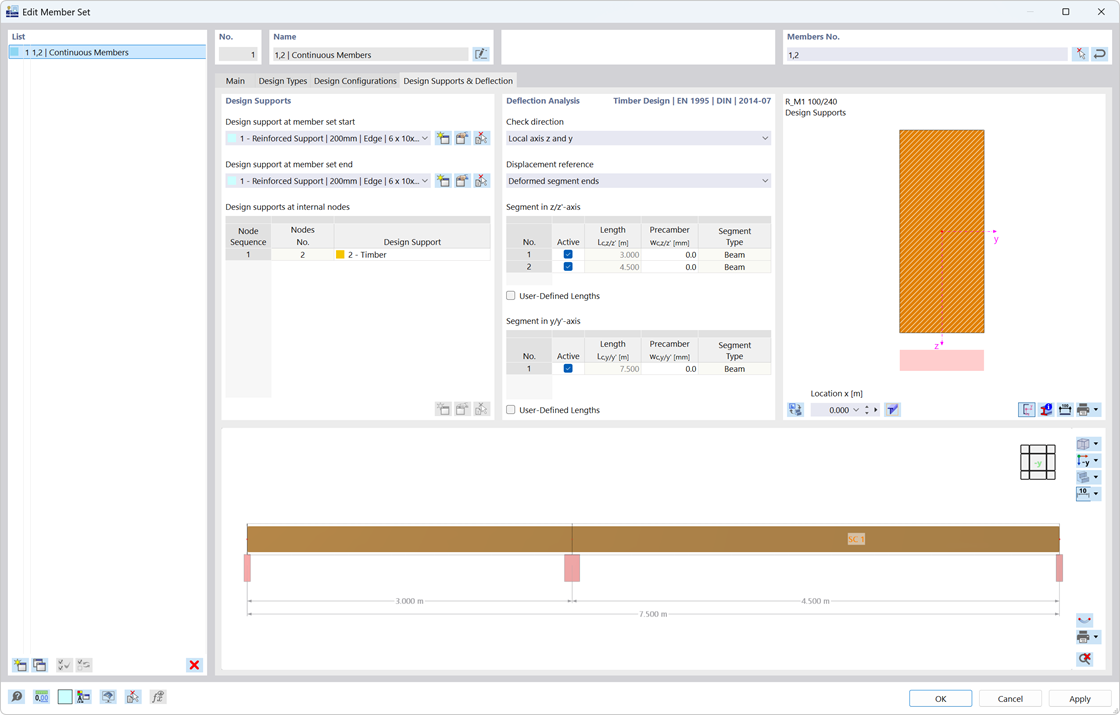

  • Ручная настройка опорных длин и сегментации по направлению

    Аддон для проектирования из древесины позволяет вручную регулировать эталонные длины и сегментацию на основе направления. Вы можете индивидуально определить эталонные длины, учитываемые при расчете предельного значения прогиба, и указать сегменты, которые необходимо проверить в зависимости от направления. Опоры для проектирования могут быть определены в промежуточных узлах элемента и назначены соответствующему направлению для анализа деформации. Кроме того, для каждого направления и сегмента может быть определен предварительный изгиб.

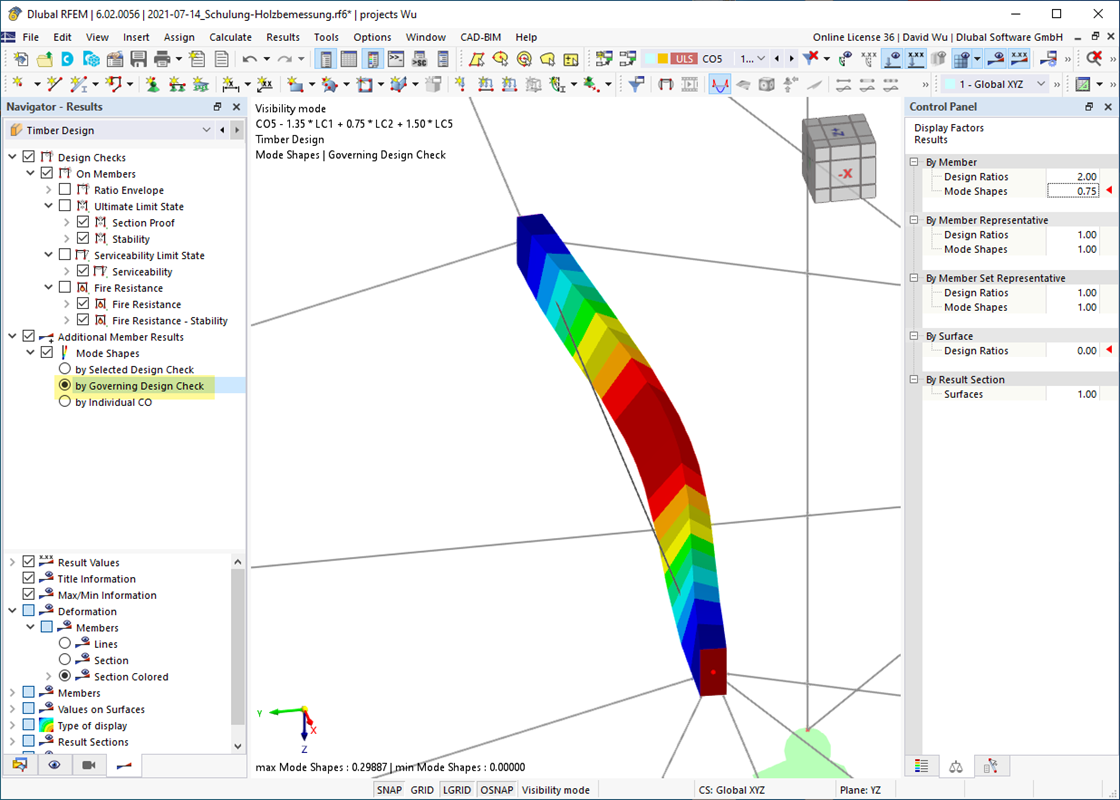

  • Графическое изображение формы колебаний для анализа поперечно-крутильной потери устойчивости

    Расширение Timber Design предоставляет графическое отображение формы моды для анализа латерально-крутильной устойчивости. После использования решателя собственных значений для определения критического коэффициента нагрузки в анализе устойчивости, вы можете визуализировать определяющую форму моды проектируемого объекта. Решатель собственных значений доступен для анализа латерально-крутильной устойчивости в зависимости от применяемого стандарта проектирования.

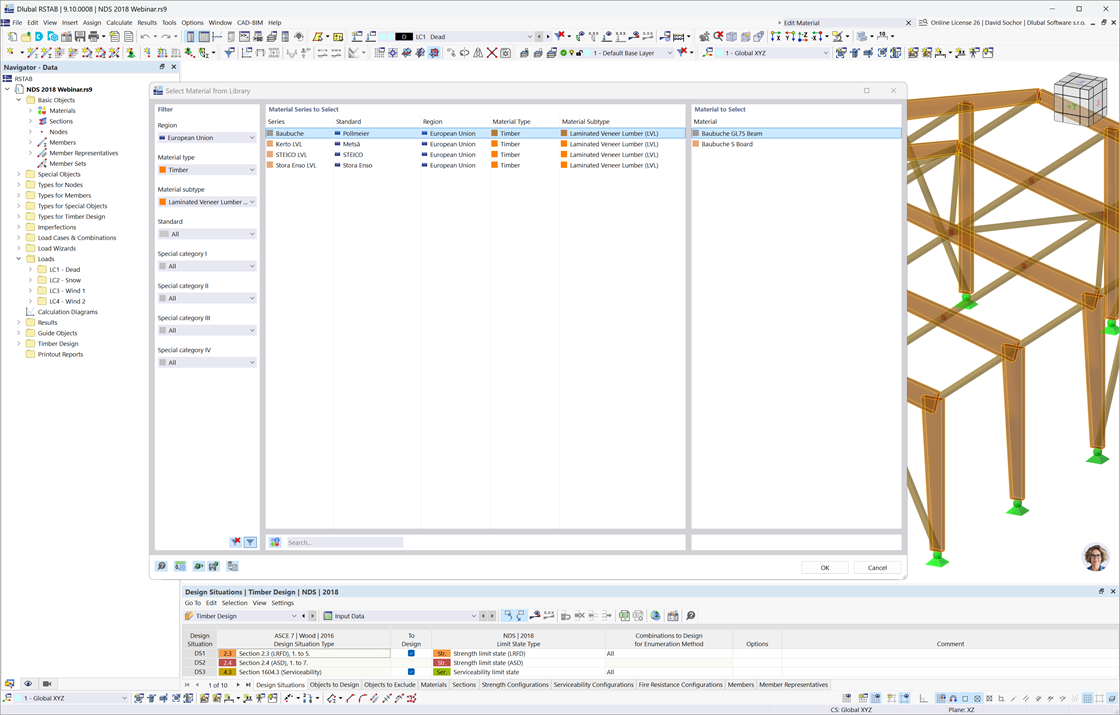

  • Расчёт элемента из клеёного бруса (LVL) по EN 1995-1-1

    С помощью этого надстройки вы можете проектировать элементы, используя тип материала "Ламинированная фанера". Доступные производители включают Pollmeier (Baubuche), Metsä (Kerto LVL), STEICO и Stora Enso.

    K пояснительному видео

Элементы поперечного армирования при проектировании опор
Диалоговое окно «Изменить стержень», показывающее настройки стрелы прогиба и расчётной опоры для стержней конструкций.
Визуализация актуальной формы потерь устойчивости при расчёте конструкций из дерева, с выделением результатов потери устойчивости плоскости.
Библиотека материалов, показывающая варианты LVL от таких производителей, как Pollmeier, Metsä, STEICO и Stora Enso, для расчёта по EN 1995-1-1.
Значок "Отзывы пользователей"

Узнайте, что наши пользователи говорят о продуктах Dlubal!

Значок опоры

Откройте для себя Dlubal в прямом эфире и зарезервируйте онлайн-демонстрацию продуктов!

Скачать иконку

Попробуйте бесплатную версию для тестирования на 90 дней

Рекомендуемые функции и сервисы

Белая векторная иконка, обозначающая символ сообщества на тёмном фоне.

Сообщество Dlubal

Присоединяйтесь к динамичному сообществу инженеров и дизайнеров. Задавайте вопросы, делитесь идеями, предлагайте функции и общайтесь с другими, сталкивающимися с аналогичными задачами.

Значок, символизирующий программный интерфейс приложений, изображенный белой графикой, подходящей для тёмного фона.

API

Используйте API Dlubal для автоматизации процессов, интеграции с внешними инструментами и создания пользовательских рабочих процессов, адаптированных к вашим специфическим потребностям проекта.

Белая иконка учебной платформы на темном фоне, подходит для учебного контента Dlubal.

Обучение и информационная база

Быстро начните с пошаговых видеоруководств и полезных руководств. Найдите ответы, советы и обучающий контент для всех уровней опыта.

Белая иконка облачных вычислений для использования на тёмном фоне.

Облачные вычисления

Запустите свои анализы в облаке – без ограничений по оборудованию. Экономьте локальные ресурсы, обрабатывайте сложные модели и работайте в любом месте и в любое время.

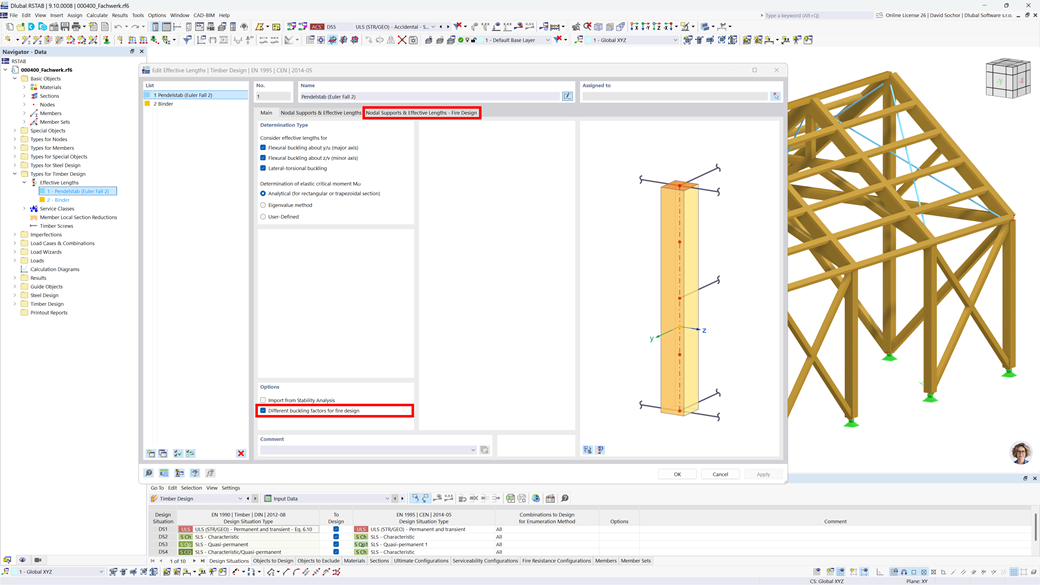

Учёт разных эффективных длин для расчёта на пожарную безопасность

С помощью надстройки Расчет Деревянных Конструкций можно определить альтернативные заменяющие длины стержней на случай пожара, чтобы учитывать боковые крепления конструкции для противопожарной защиты. Это позволяет достичь более реалистичной оценки длины излома в условиях пожара, что приводит к более точному расчету конструкции.

Подробнее
Объяснение корректировки расчетной длины для огнезащиты деревянных конструкций с акцентом на боковые опоры.

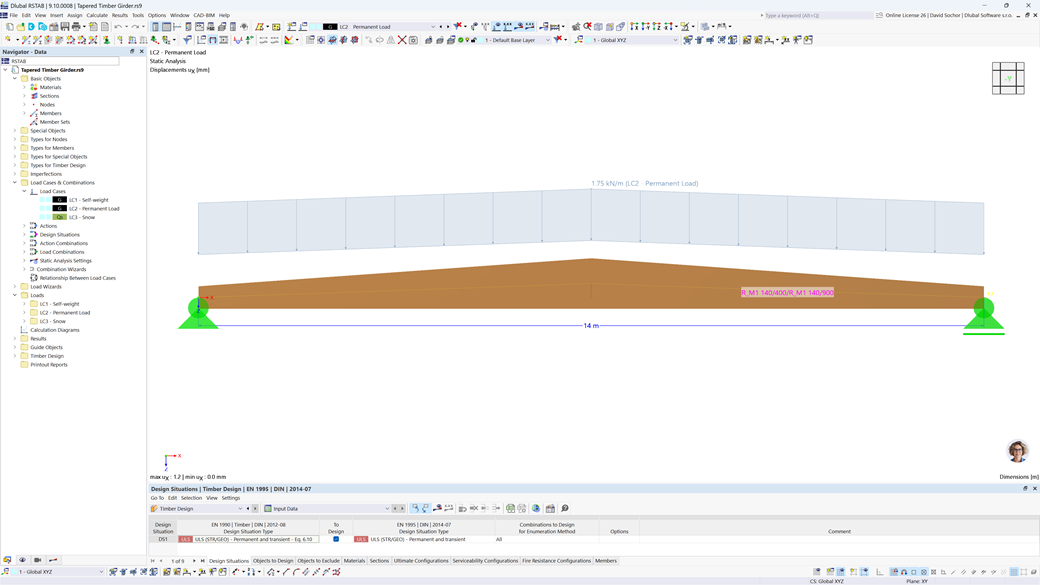

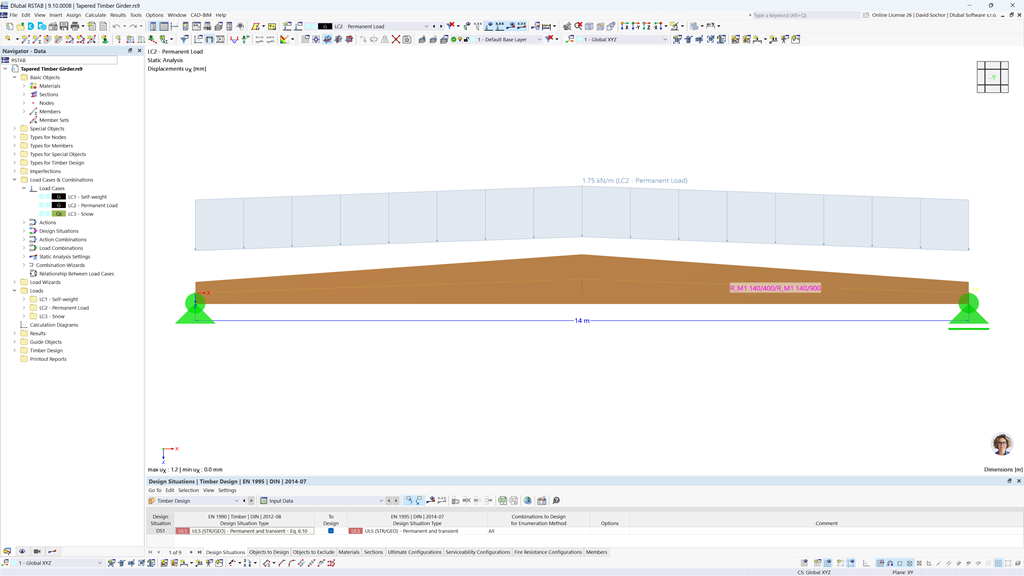

Расчёт стержней переменного сечения и криволинейной формы

С помощью дополнения Holzbemessung вы можете учитывать углы наклона волокон, поперечные напряжения и зависящие от объема радиусы кривизны для склеенных и изогнутых стержней. При расчетах среза волокон прочность на изгибное растяжение или сжатие корректируется соответственно.

Для обеспечения проверки устойчивости, также с помощью метода эквивалентного стержня, вы можете указать высоту для определения длин изгиба и изгиба на расстоянии 0,65 x h от фактической точки проверки. Это позволяет точно и всесторонне рассчитывать изогнутые и склеенные стержни.

Подробнее
Деревянная балка переменного сечения с геометрическими характеристиками и расчётом конструкции в инженерии.

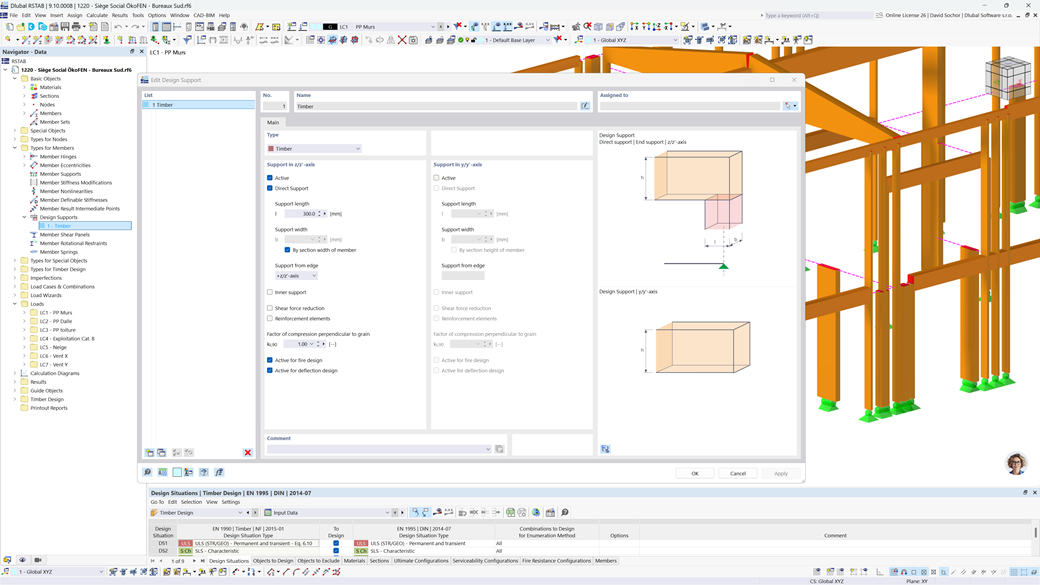

Проверка опорных давлений для внутренних и внешних опор

С помощью этого модуля вы можете провести проверку по пятнам давления в произвольных точках для нагрузок в направлениях y и z сечения. У вас есть возможность различать внутренние и внешние опоры.

Коэффициент kc,90 для давления перпендикулярно волокну может быть задан пользователем (например, 1,75 для клееной древесины). Если это допустимо, длина опоры автоматически увеличивается в соответствии с нормативными требованиями, что приводит к более экономичному проектированию без дополнительных усилий.

Подробнее
Диалоговое окно с настройками сжатия в опорах для расчёта деревянных конструкций, включая параметры точек нагрузок по направлениям y и z и коррекцию факторов.

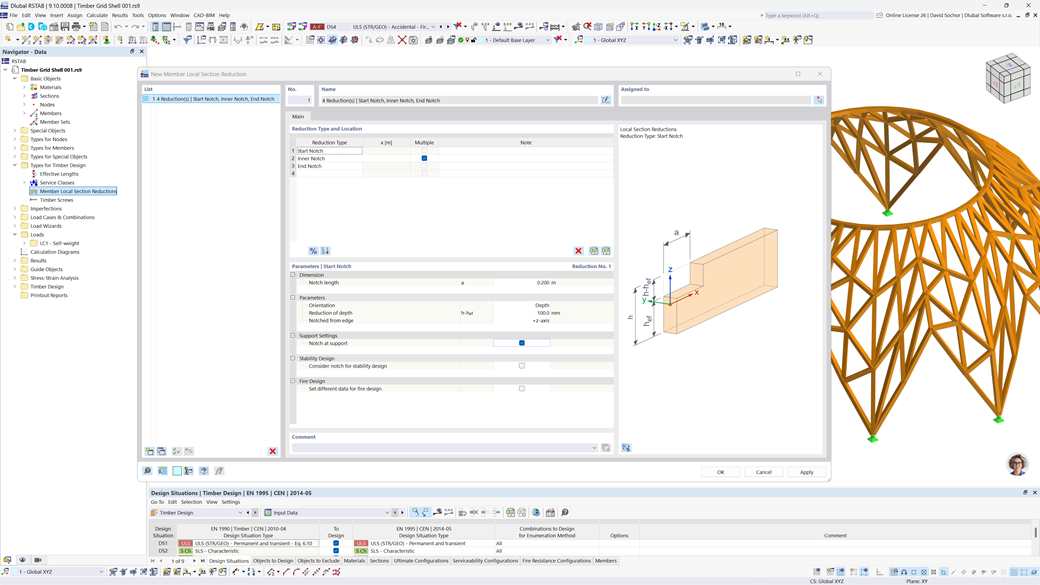

Учёт выреза из сечения

С помощью этого Дополнения вы можете учитывать начальные, внутренние или конечные вырезы балки с помощью уменьшений поперечного сечения стержня. Уменьшение балки учитывается в расчёте несущей способности, при этом на жёсткость оно не влияет. Эта функция позволяет точно адаптировать расчёты к фактической геометрии балки.

Подробнее
Диалог для задания уменьшений сечения в расчёте деревянных балок для эффективного управления вырезами

Какие другие функции вы ожидаете?

Дополнение Holzbemessung постоянно дорабатывается и пополняется новыми функциями. Узнайте, что еще оно может вам предложить, и поднимите свои проекты на новый уровень!

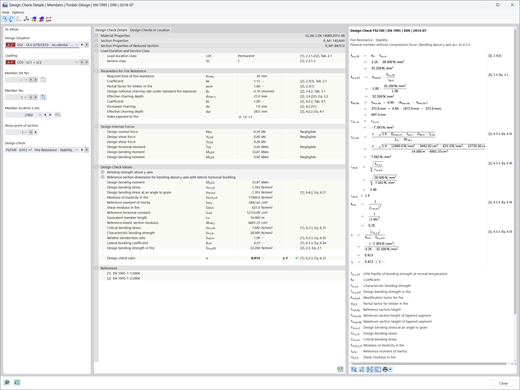

Результаты расчёта огнестойкости деревянных конструкций в соответствии с нормами EN 1995, важные для безопасности строительства.

Расчёт огнезащиты

Дополнение позволяет гибко определять продолжительность обугливания и учитывать различные длины изгиба при пожарной оценке. Оно предлагает опциональное расчёт с или без адгезии слоя при использовании перекрёстно-клеёной древесины и позволяет выполнить проверку давления перпендикулярно направлению волокон. Результаты выводятся графически и интегрируются в отчёт для печати.

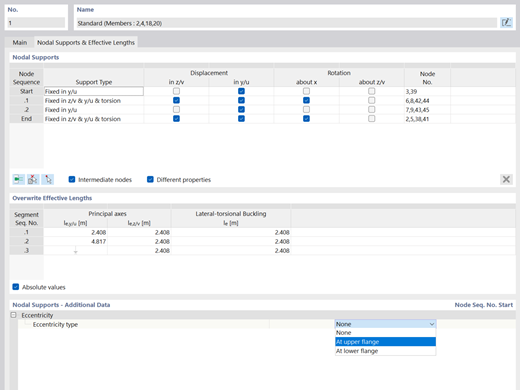

Расчёт деревянных конструкций с указанием параметров пружин, эксцентриситета и опор от перекидной балки

Учёт положения противокозления

Дополнение "Расчет деревянных конструкций" для RSTAB 9 позволяет точно учитывать расположение изгибной жесткости в деревянных конструкциях. При нижней загрузке изгибные жесткости, расположенные сверху, не учитываются для сокращения длины в случае изгиба и изгиба-сдвига, что обеспечивает точный расчет устойчивости конструкции.

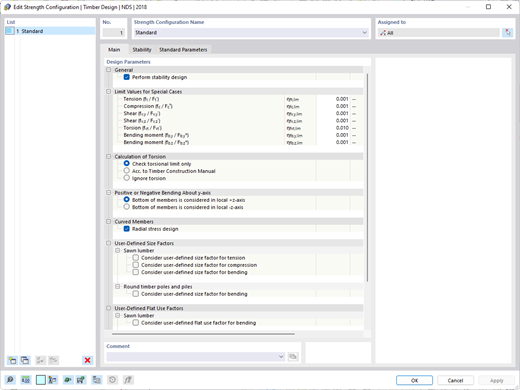

Расчёт кручения в деревянных конструкциях по стандарту ANSI/AWC NDS с оценкой касательных напряжений

Расчёт на кручение по американскому стандарту ANSI/AWC NDS

Дополнение позволяет выполнять расчет на кручение в соответствии с американским стандартом ANSI/AWC NDS. При расчете на кручение вы можете выбрать, будет ли проводиться проверка, допускаются ли дополнительные проверки, если касательное напряжение не превышает предельное значение, или выполняется расчет на кручение в соответствии с Timber Construction Manual, раздел 4.6, либо игнорируется.

Откройте для себя все функции аддона Расчёт деревянных конструкций

Аддон для проектирования деревянных конструкций обладает множеством полезных функций, которые помогут вам в статических и динамических расчетах.
