Расчёт деревянных конструкций для RSTAB 9

Расчёт деревянных конструкций для RSTAB 9

Аддон Расчёт деревянных конструкций идеально подходит для ваших потребностей! Он позволяет выполнять расчёт несущей способности сечений и анализ устойчивости деревянных элементов стержневых конструкций в предельном состоянии по несущей способности. Ввод данных и оценка результатов полностью интегрированы в пользовательский интерфейс программного обеспечения RSTAB для расчёта каркасов и ферм.

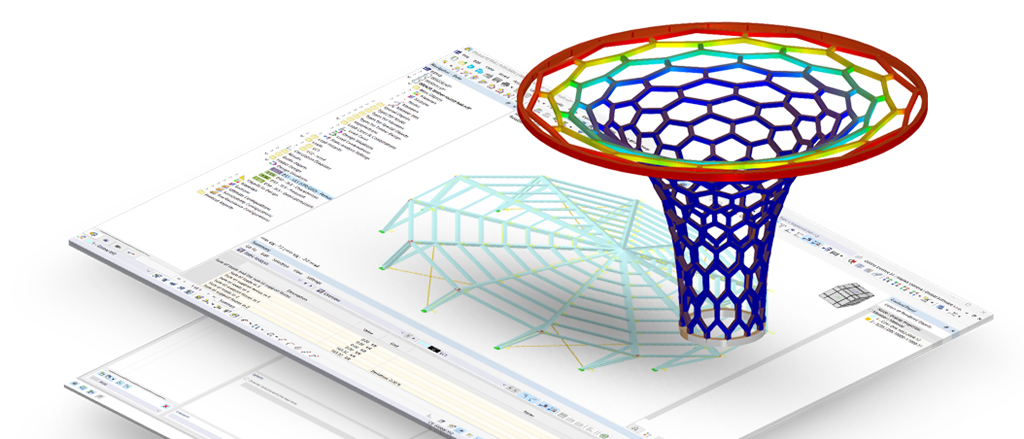

Баннер | Расчёт деревянных конструкций для RSTAB 9 | Несущая способность и устойчивость
Subnavigation
01
Прочность и устойчивость
02
Функции
03
Пригодность к эксплуатации
04
Огнезащита
05
Нормативы
Значок RSTAB 9 без рамок

Прочность и устойчивость

Аддон Расчёт деревянных конструкций - это именно то, что вам нужно! Он позволяет выполнять проверку несущей способности и устойчивости стержневых и пластинчатых конструкций из дерева в предельном состоянии по несущей способности.

  • Широкий выбор сечений, таких как прямоугольные, квадратные, тавровые, круглые, составные сечения, нестандартные параметрические сечения и многие другие (пригодность к расчёту зависит от выбранного норматива)
  • Аддон позволяет рассчитывать поперечно-клеёную древесину (CLT), а также древесные материалы и брус из клеёного шпона по норме EC 5.
  • Также можно рассчитывать конические и криволинейные стержни, при этом применяемый метод расчёта зависит от выбранного норматива.
  • Возможна корректировка существенных расчётных коэффициентов и нормативных параметров.
  • Программы обеспечивают гибкость благодаря подробным возможностям настройки основ и объёма вычислений.
  • Быстрый и наглядный вывод результатов позволяет немедленно просмотреть распределение результатов сразу после выполнения расчёта.
  • Подробный вывод результатов расчёта и основных формул предоставляет чёткий и проверяемый путь получения результата.
  • Численные результаты чётко организованы в окнах, включая возможность графического изображения их в модели.
  • Бесшовная интеграция результатов в протокол результатов RFEM/RSTAB

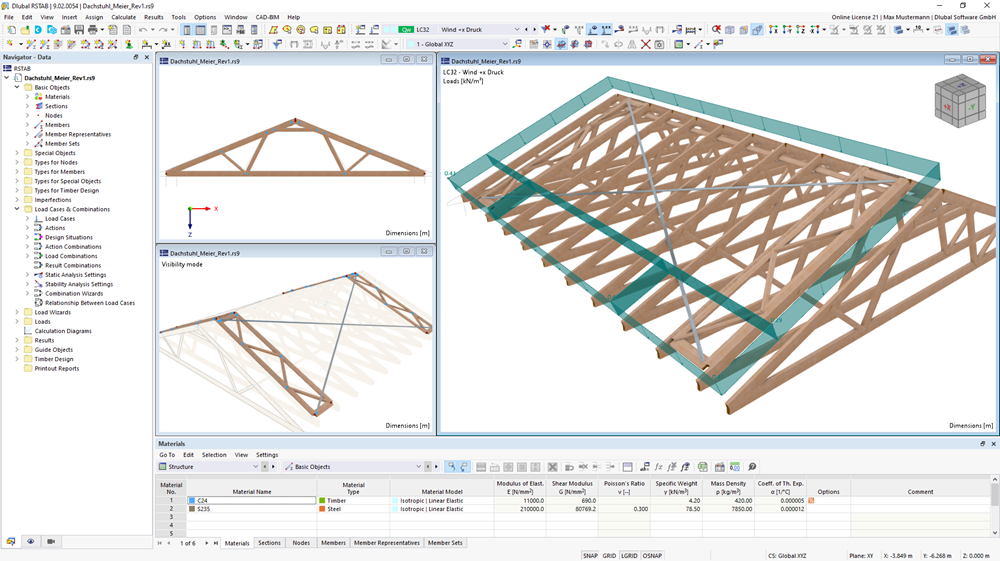

Программа для расчёта деревянных конструкций RSTAB 9 Программы для расчёта и проектирования деревянных конструкций

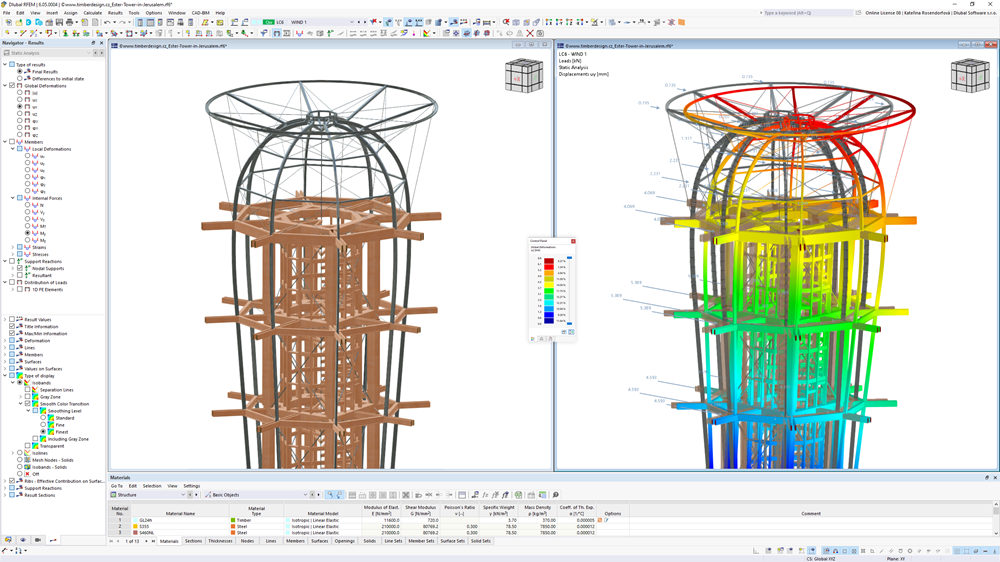

rstab | Баннер B | Расчёт деревянных конструкций
Программы для расчёта и проектирования деревянных конструкций
rstab | Баннер B | Расчёт деревянных конструкций
Программы для расчёта и проектирования деревянных конструкций

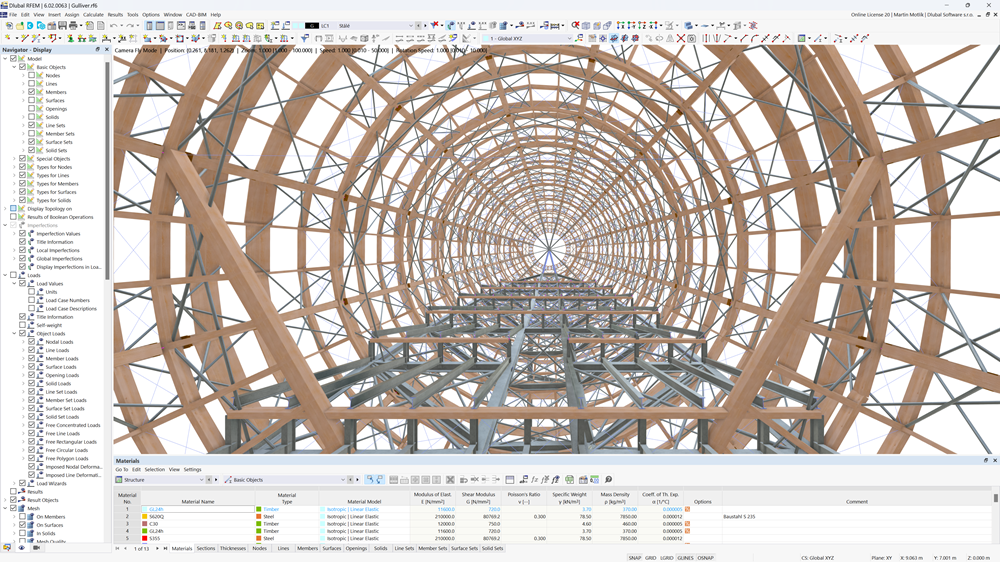

rstab | Баннер C | Расчёт деревянных конструкций
Программы для расчёта и проектирования деревянных конструкций
Программа для расчёта деревянных конструкций RSTAB 9 Программы для расчёта и проектирования деревянных конструкций
rstab | Баннер B | Расчёт деревянных конструкций Программы для расчёта и проектирования деревянных конструкций
rstab | Баннер B | Расчёт деревянных конструкций Программы для расчёта и проектирования деревянных конструкций
rstab | Баннер C | Расчёт деревянных конструкций Программы для расчёта и проектирования деревянных конструкций
Программы для расчёта и проектирования деревянных конструкций

Основные функции расчёта деревянных конструкций

Характеристики Характеристики несущей способности сечения Функции для расчета на устойчивость Ввод данных Результаты Все функции

Преимущества

  • Расчёт опорного давления
  • Расчёт особых форм, таких как криволинейные и изогнутые стержни, включая аспекты устойчивости
  • Возможность по-разному задать связи с потерей устойчивости и плоской формы изгиба для расчёта на огнестойкость и для обратного распределения момента, например, для подветренной стороны.
  • Учёт пазов
  • Учёт прочности системы с помощью ksys
  • Все расчётные проверки можно отследить с помощью чётких формул
  • Опция расчета на устойчивость с использованием анализа собственных чисел полностью интегрирована в расчётные проверки (вычисление Mcr)
  • Возможна комбинация с аддоном Депланация при кручении (7СтСв)

Рассчитано в аддоне Расчёт деревянных конструкций для RSTAB 9

Круглый зал из древесины

Круглый зал из дерева

Здесь вы можете скачать круглый деревянный зал и открыть его в программе RSTAB.

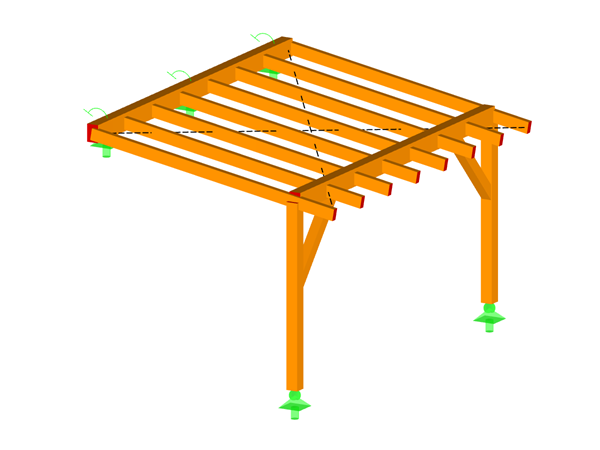

Навес для машины

Навес для машины

Скачайте данный навес и откройте его в программе RSTAB.

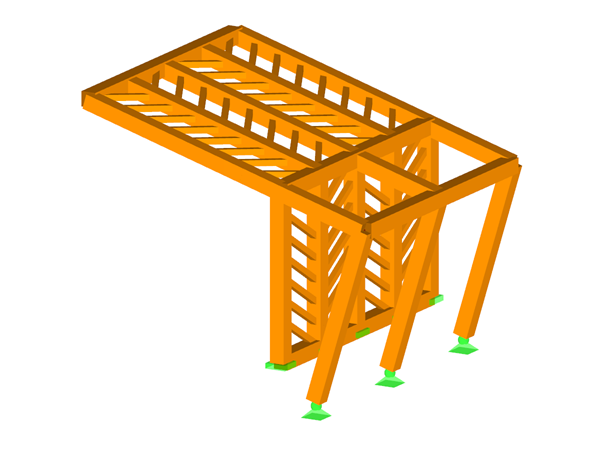

Модель TimberFever

Деревянная кровля

На этом этапе у вас есть возможность скачать данную деревянную кровлю и открыть её в программе RSTAB.

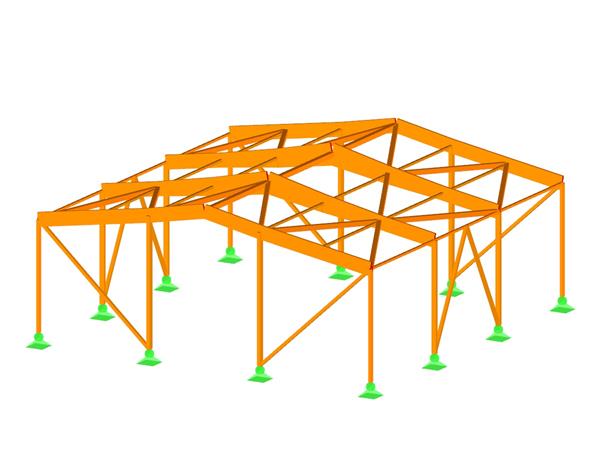

Склад соли

Склад соли

Здесь у вас есть возможность скачать хранилище соли и открыть его в RSTAB.

Другие модели

Характеристики несущей способности сечений

Программа выполняет расчёты на растяжение, сжатие, изгиб, сдвиг, кручение и комбинированные внутренние силы. Есть возможность проверки давления поперёк волокон, на концовых и промежуточных опорах с элементами усиления (по EC 5) или без них (самонарезающие винты с полной резьбой).

При этом учитывается более высокая прочность для близко расположенных одинаковых компонентов с помощью коэффицирнта ksys по EN 1995-1-1, 6.6(1)-(3).

Подробнее

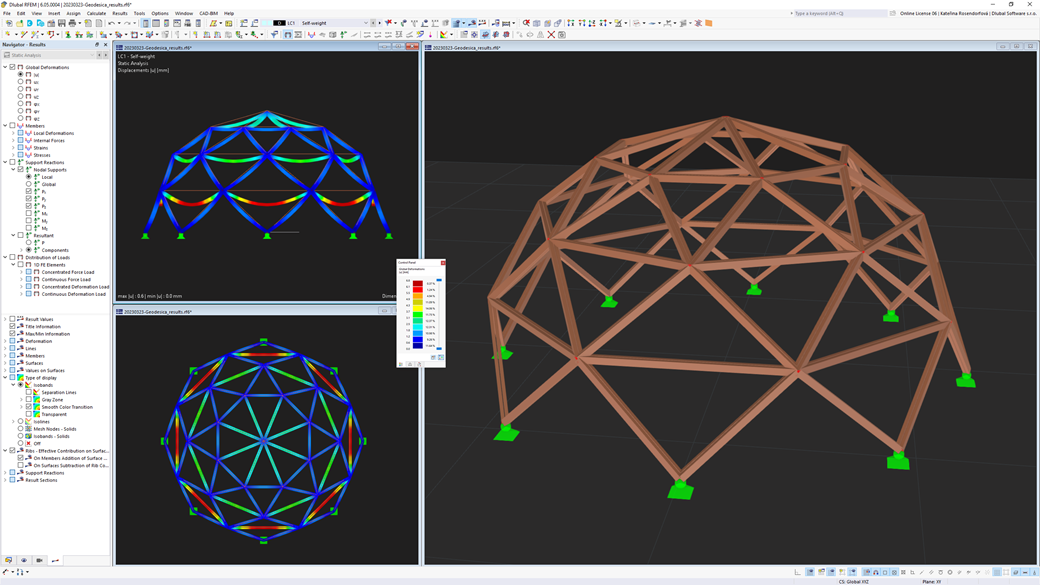

rstab | Баннер B | Расчёт деревянных конструкций для RFEM 6

Анализ устойчивости

Программа предлагает широкий спектр функций, включая расчет внутренних усилий, проектирование на сжатие, определение сильной оси, уменьшение поперечной силы и проектирование изогнутых элементов. Вы также можете увеличить сопротивление сдвигу, применять настройки, зависящие от кода, и просматривать ясные результаты с детальной информацией о стоимости.

Система позволяет альтернативное рассмотрение всех эффектов для анализа устойчивости при определении внутренних усилий в RSTAB (второй порядок анализа, несовершенства, уменьшение жесткости, возможно в сочетании с дополнительным модулем Скручивание с деформацией [7 DOF]).

Другие функции

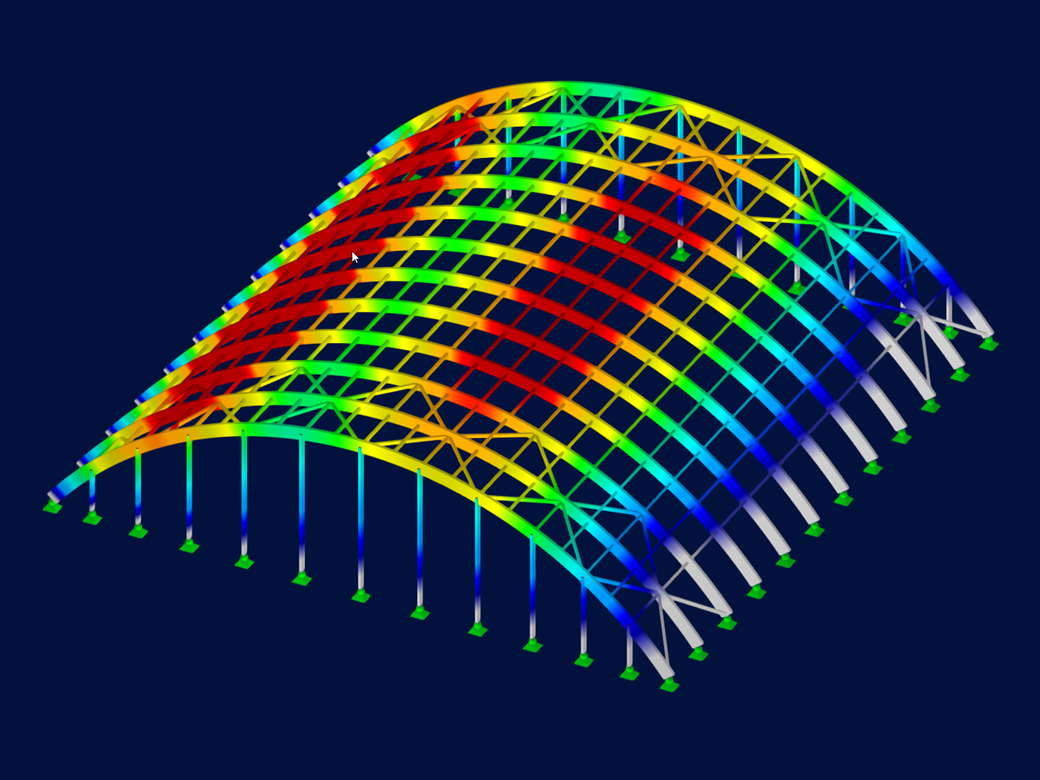

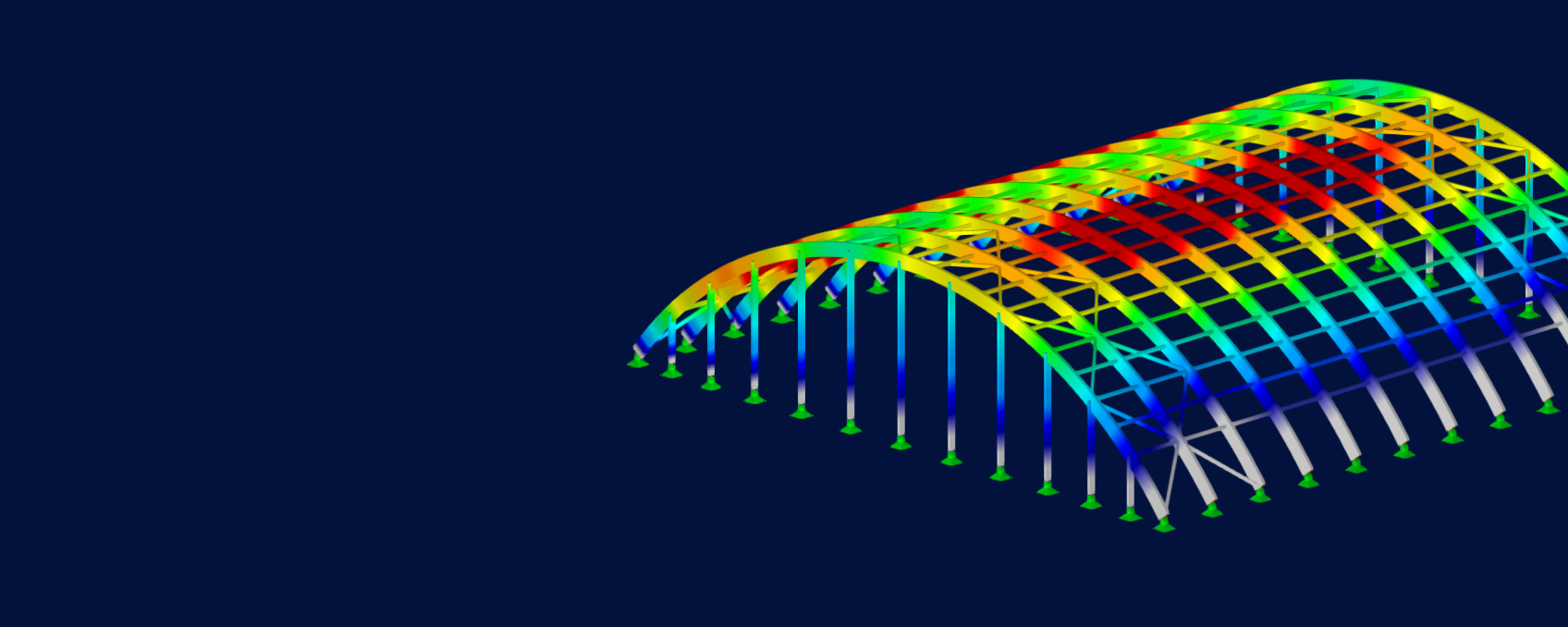

Расчёт деревянных конструкций для RSTAB 9 | Анализ устойчивости Баннер W для расчёта деревянных конструкций в RSTAB 9

Ввод данных

Аддон Расчёт деревянных конструкций интегрирован в основные программы и автоматически учитывает конструкцию и имеющиеся результаты расчетов. Дополнительные данные для расчёта деревянных конструкций, такие как расчётные длины, редукция сечения или параметры расчёта, могут быть приданы рассчитываемым объектам. Для графического выбора элементов можно использовать функцию [Выбрать], доступную во многих местах программы.

Подробнее

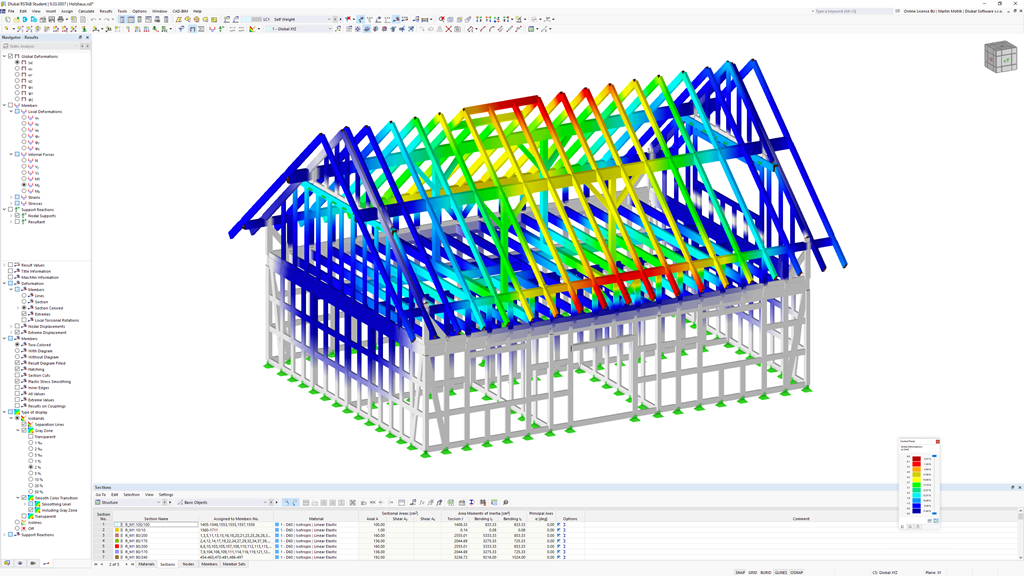

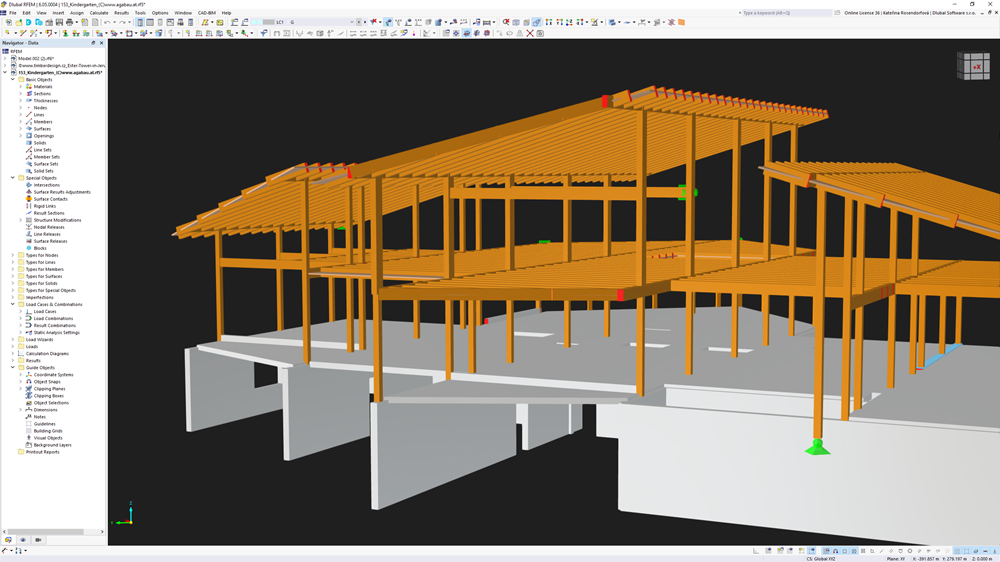

rstab | Баннер B | Расчёт деревянных конструкций

Результаты

После успешного завершения расчёта вы можете воспользоваться этапом упрощённой работы. Программа выполняет множество процессов за вас. Выполненные расчётные проверки перечислены в наглядно организованных таблицах, включая все подробности результатов. Благодаря четко представленным расчётным формулам вы можете без проблем следить за результатами. ЗНет никаких скрытых эффектов, которые работают как «черный ящик».

Подробнее

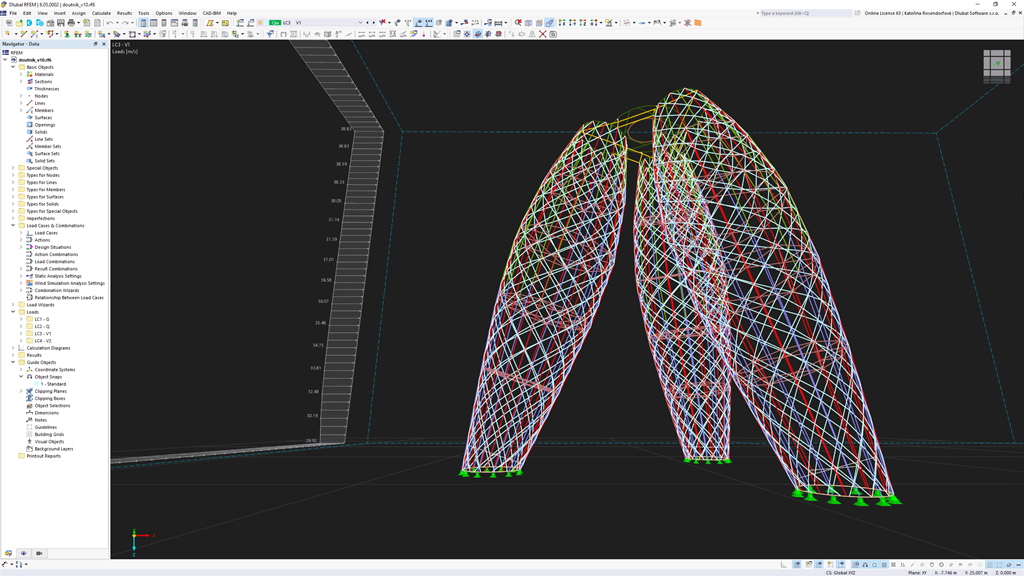

rstab | Баннер C | Расчёт деревянных конструкций для RFEM 6
Таблица загружения модели башни Дубравка в RFEM.

Поддержка реальных проектов при расчёте деревянных конструкций

Дополнение Timber Design в RSTAB 9 позволяет выполнять проектирование и проверку деревянных элементов в соответствии с Еврокодом 5 и другими международными стандартами. Интегрированные проверки на прочность, устойчивость и пригодность к эксплуатации поддерживают безопасное и эффективное проектирование конструкций из древесины.

Конструкция Шляпы мага Книеса в Рапперсвиле, выполненная компанией PIRMIN JUNG с использованием программного обеспечения RSTAB.

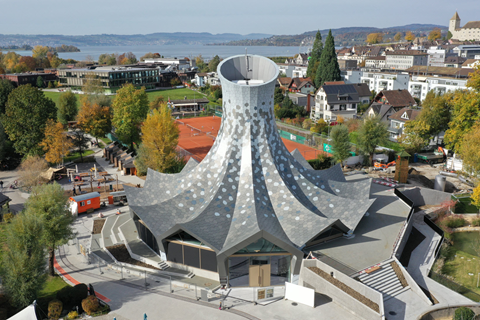

Головной убор фокусника Knies

Выразительная 26-метровая сложенная деревянная оболочка венчает новую арену для мероприятий в детском зоопарке Кни. PIRMIN JUNG Schweiz AG использовала RSTAB для проектирования изогнутой клееной конструкции, стабилизируемой кольцами сжатия и натяжения, со свободно пролетающей деревянной крышей, образованной из предварительно изготовленных V-образных элементов.

  • Рапперсвиль, Швейцария
Фото уникального сооружения Sky Walk в Дольни Мораве, расположенного на склонах горы Кралиськи-Снежник и предлагающего панорамные виды.

Sky Walk в Дольни Моравa

Парящий на высоте 58,5 м над местностью, этот деревянно-стальной смотровой маршрут извивается через три башни, закрепленных в треугольной конфигурации. Компания TAROS-NOVA s.r.o. использовала RSTAB для проектирования конструкции из клееного ламинированного дерева и стальных ферм, подверженной сильным ветрам и нагрузкам от льда в альпийских условиях.

  • Долни Моравы, Чешская Республика
Реставрационный проект моста Короля Людвига в Кемптене с акцентом на сохранение культурного наследия и устойчивое развитие.

Мост Людовика

В рамках реставрации с сохранением культурного наследия, Konstruktionsgruppe Bauen AG использовала RSTAB с дополнительными модулями Timber Design и Steel Design для анализа и усиления этого ферменного моста Хау, построенного в 1852 году. Деревянно-стальная конструкция простирается на 123 м через реку Иллер и теперь служит пешеходной и велосипедной дорожкой.

  • Кемптен, Германия
Башня Гёте во Франкфурте, спроектированная студией Wirth Haker PartmbB при использовании программы RFEM.

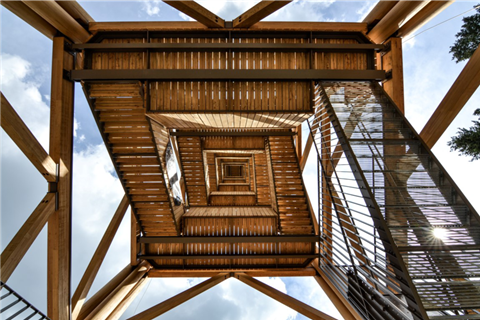

Башня Гёте

Реконструированная в 2020 году после повреждений от пожара, эта 43-метровая деревянная смотровая башня была спроектирована с использованием RSTAB бюро Wirth Haker PartmbB. Сужающаяся решетчатая конструкция, выполненная из клееного каштанового дерева, сочетает историческую форму с современным инженерным искусством и долговечностью.

  • Франкфурт-на-Майне, Германия

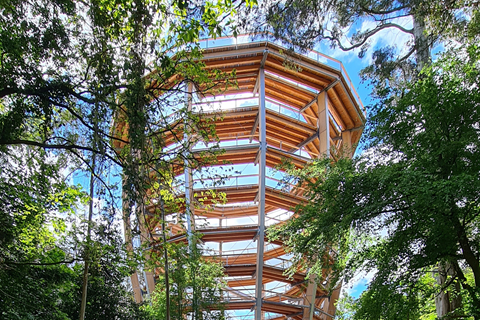

Башня обозрения и тропа среди деревьев в лесу Авондейл, спроектированные WIEHAG GmbH

Смотровая башня с прогулочным маршрутом в верхушках деревьев

Высотой 38 м, эта башня из древесины и стали предлагает панорамные виды на лес Авондейл и поддерживает первую в Ирландии прогулочную тропу среди деревьев. Компания WIEHAG GmbH использовала RSTAB с дополнительным модулем для проектирования деревянных конструкций для проектирования клееной конструкции, стабилизированной системой диагональных стальных элементов и кольцевыми балками.

  • Уиклоу, Ирландия

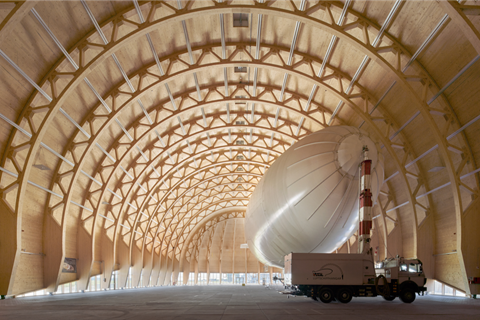

Вид конструкции Ангара дирижаблей в Эссен-Мюльхайме, спроектированного с использованием RFEM компаниями Marx Krontal Partner и Ripkens Wiesenkämper
