Estado limite de utilização
- Geral
- Dimensionamento de madeira para o RFEM 6
- Dimensionamento de estruturas de madeira para o RSTAB 9
Dimensionamento de madeira | Estado limite de utilização | Funções
- Cálculo de flechas e comparação com valores limite normativos ou ajustados manualmente
- Consideração de camber no cálculo das flechas
- Diferentes valores limite possíveis, dependendo do tipo de situação de dimensionamento
- Ajuste manual de comprimentos de referência e segmentação dependendo da direção
- Cálculo de flechas com base no sistema original ou no sistema deformado
- Consideração automática de deformações dependentes do tempo através do aumento da carga com fator de fluência (também possível no lado da rigidez, definido pelo usuário)
- Verificação simplificada de vibrações
- Saída gráfica integrada dos resultados no RFEM/RSTAB, por exemplo, utilização do limite ou deformação ou flecha
- Integração completa da saída no relatório de impressão do RFEM/RSTAB
- Geral
- Dimensionamento de madeira para o RFEM 6
- Dimensionamento de estruturas de madeira para o RSTAB 9
Dimensionamento de estruturas de madeira | Estado limite de utilização | Entrada de dados

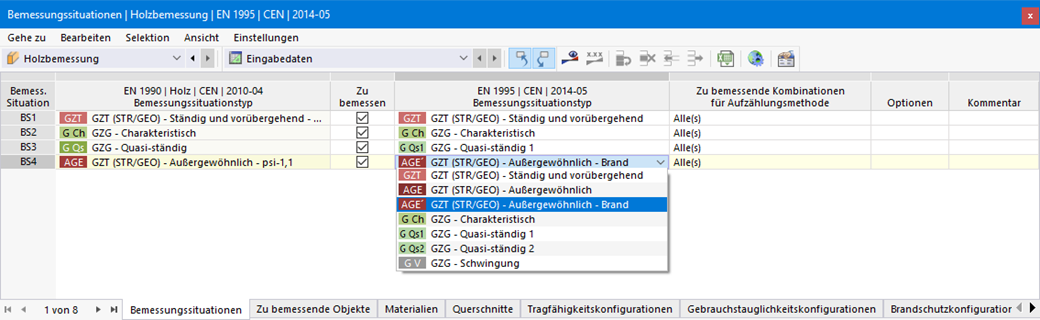

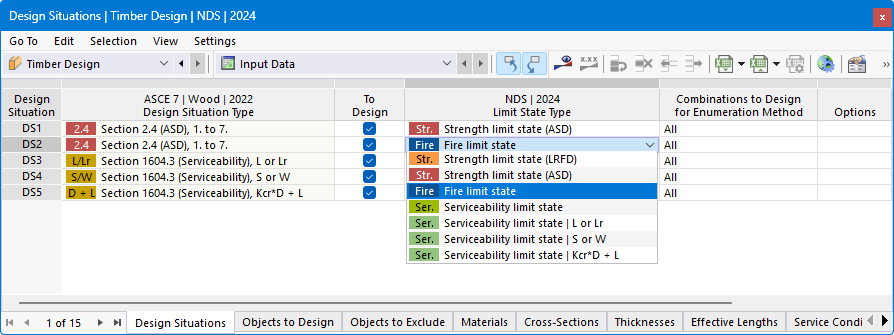

O seu programa RFEM/RSTAB é responsável por gerar e calcular as combinações de cargas e resultados necessárias para o estado limite de utilização. Selecione as situações de dimensionamento para a verificação da flecha no módulo Dimensionamento de madeira. Os valores de deformação calculados são então determinados em cada posição da barra, dependendo da contra flecha especificada e do sistema de referência, e depois comparados com os valores limite.

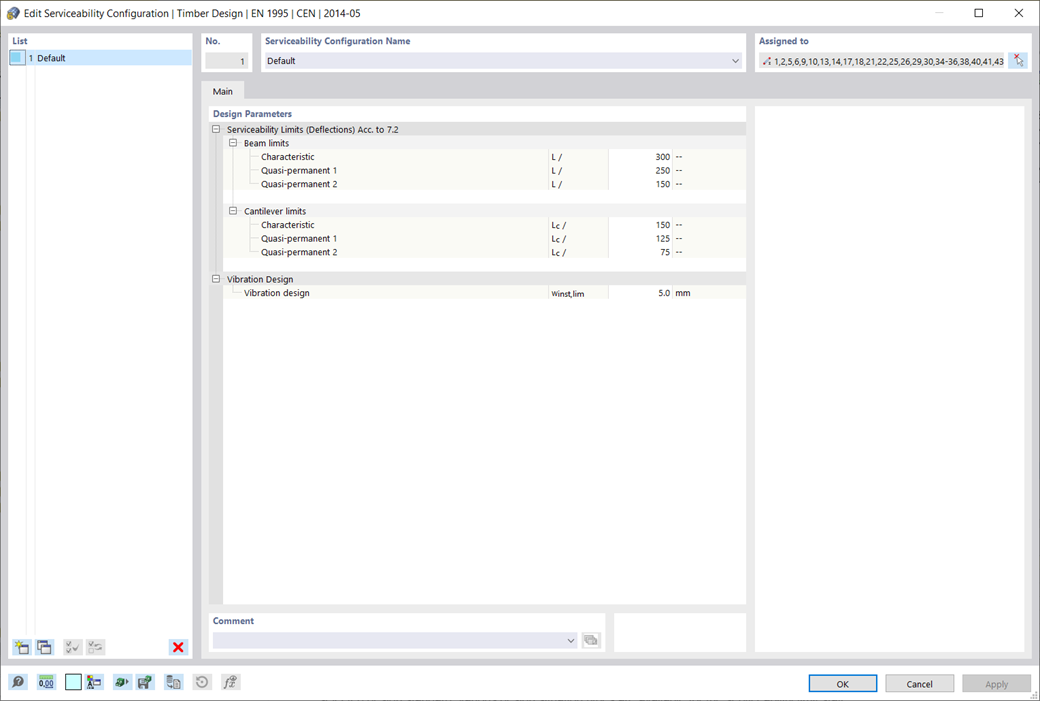

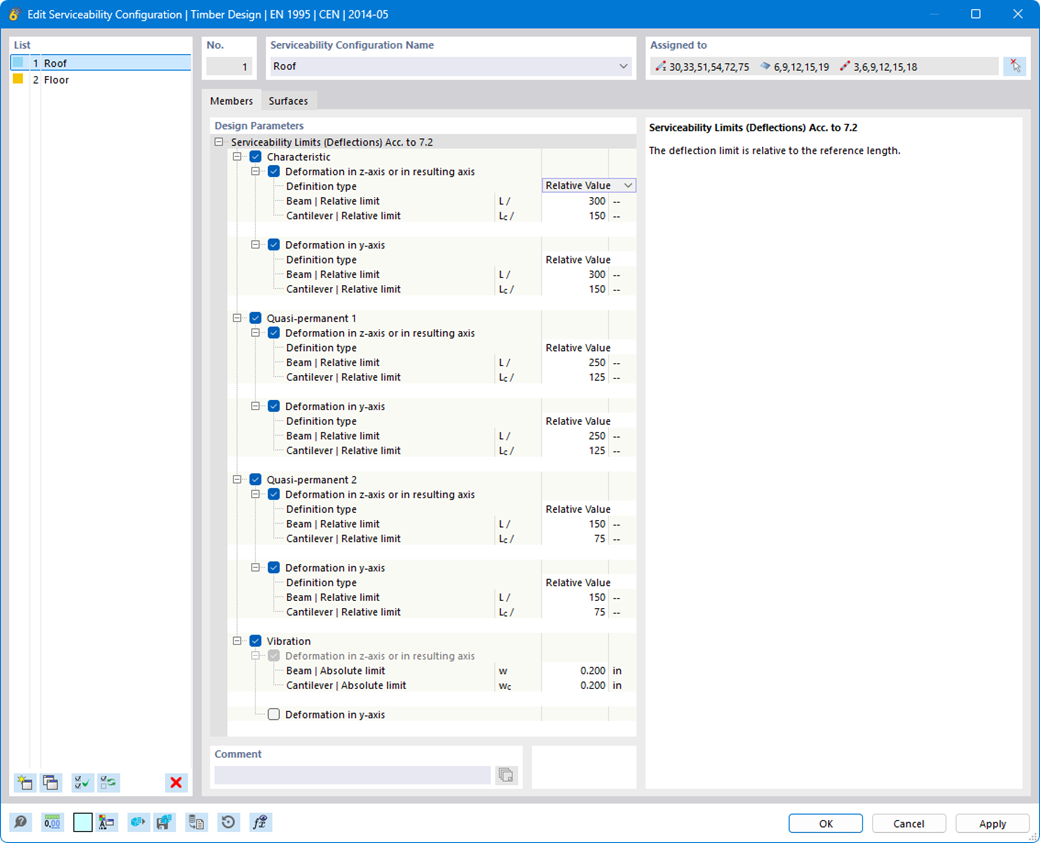

Pode definir o valor limite a ser observado para a deformação de cada componente individualmente na configuração do estado limite de utilização. Neste caso, a deformação máxima não deve exceder o valor limite permitido em função do comprimento de referência. Quando define os apoios de dimensionamento, pode segmentar os componentes. Isto permite determinar automaticamente o comprimento de referência correspondente para cada direção de dimensionamento.
Com base na posição dos apoios de cálculo atribuídos, o programa determina automaticamente a diferença entre vigas e consolas. Assim, pode ter a certeza de que o valor limite é determinado em conformidade.
- Geral
- Dimensionamento de madeira para o RFEM 6
- Dimensionamento de estruturas de madeira para o RSTAB 9
Dimensionamento de estruturas de madeira | Estado limite de utilização | Resultados
As verificações do estado limite de utilização estão totalmente integradas nas tabelas de resultados do módulo Dimensionamento de madeira. Se pretende verificar os resultados do dimensionamento, pode abrir o programa e apresentar os resultados com todos os detalhes em cada posição das barras dimensionadas. Além disso, estão disponíveis gráficos com os diagramas de resultados das relações de dimensionamento.
A coisa especial é que Todas as tabelas e gráficos de resultados podem ser integrados no relatório de impressão global do RFEM/RSTAB como parte dos resultados do dimensionamento de madeira. Também é possível visualizar e documentar as deformações de toda a estrutura como parte da funcionalidade do RFEM/RSTAB. Esta função é independente do módulo.
-
