Данная материалная модель позволяет учитывать стены из кладки в модели FEM, которые не могут воспринимать растягивающие усилия и реагируют образованием трещин.

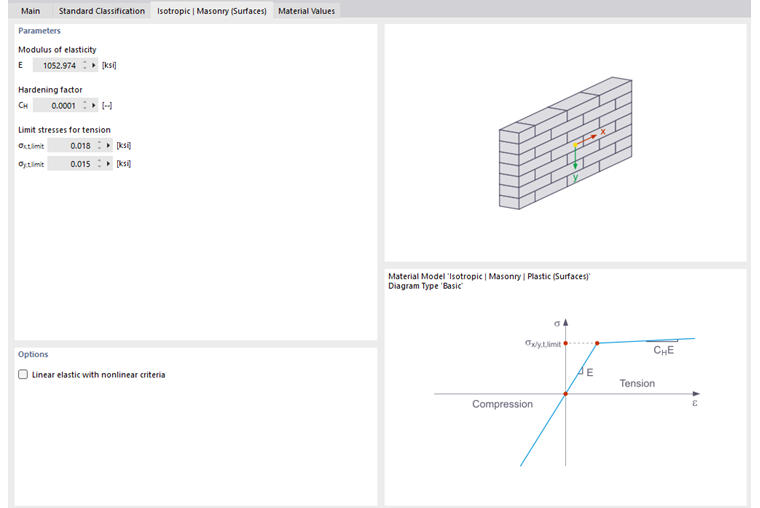

В диалоге материала можно задать предельные растягивающие напряжения в направлениях осей поверхности x и y, то есть параллельно и перпендикулярно постельным швам. При расчёте затем в ходе нескольких итераций проверяется, какие конечные элементы становятся ненагруженными из-за критерия отказа.
В области сжатия ограничение напряжений не выполняется.
В качестве результата расчёта выводятся внутренние усилия, которые могут быть использованы для дальнейших проверок.
Если при расчёте возникают численные проблемы, можно попытаться добиться сходимости за счёт увеличения коэффициента упрочнения CH или задания незначительной прочности на растяжение.
Распространение нагрузки в поперечном направлении
Путём корректировки прочности на растяжение можно влиять на распространение нагрузки в поперечном направлении.

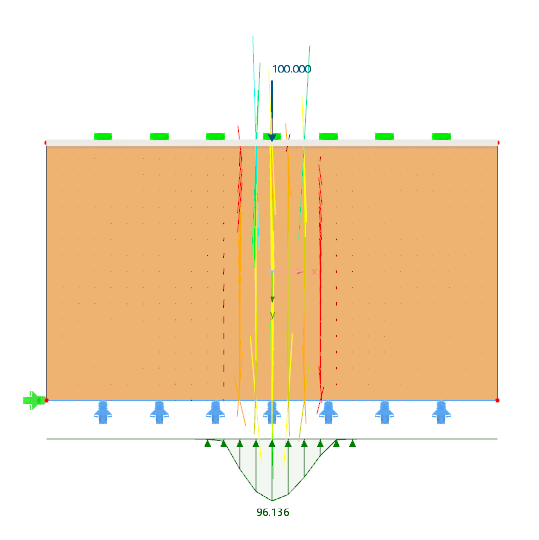

- При отсутствии допустимого растягивающего усилия поперечное распределение не происходит.

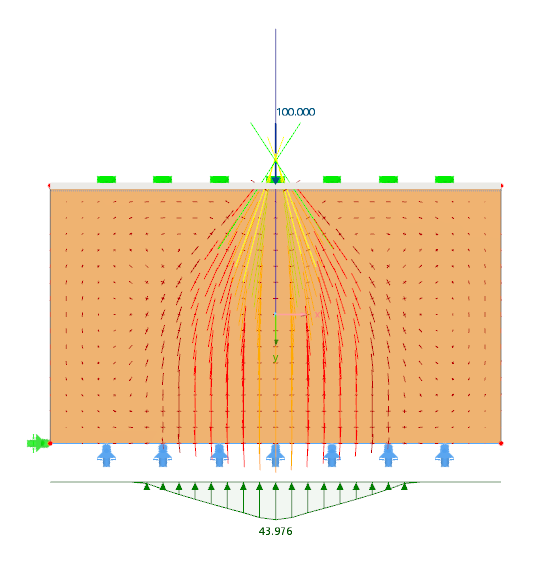

- При малой допустимой растягивающей силе происходит умеренное поперечное распределение.

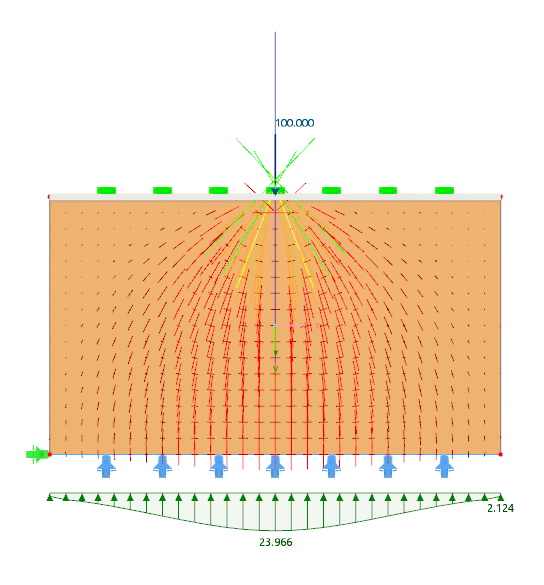

- При большой допустимой растягивающей силе происходит значительное поперечное распределение.
