Эта нелинейная, ортотропная пластическая модель материала позволяет рассчитывать и проектировать кладку.
В качестве метода моделирования было выбрано макромоделирование кладки. Это означает, что свойства строительного материала кладки, состоящего из сочетания раствора и кирпича, отображаются на поверхности как «размытые».

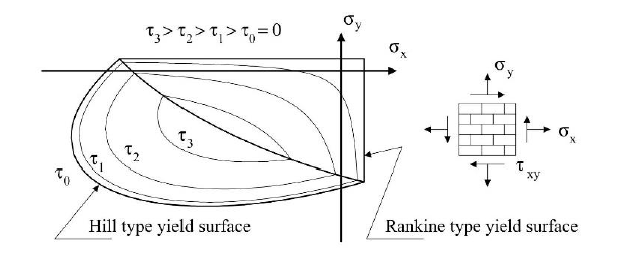

На основе публикации Лоуренко (Лоуренко 1996) была применена модель материала, состоящая из двух функций поверхности текучести (поверхность текучести Хилла по Ранкину). В исследовательском проекте DDMaD - Оцифровка расчета каменных конструкций - эта модель материала была изучена и доработана, поэтому в случае успешного расчета выполняется проверка, аналогичная Еврокоду.
Описание поверхностей текучести
Чтобы реалистично отобразить свойства материала, нужно сначала определить из параметров материала требуемые параметры поверхности текучести.

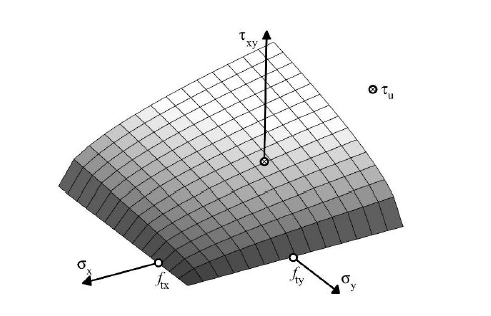

Определение поверхности по Ранкину
Ранкинская поверхность задается тремя основными параметрами:
- ft⊥ = fty Прочность на растяжение по нормали к промежуткам опоры
- ft||= ftx Прочность на растяжение параллельно промежуткам опоры
- fvk0 = τxy Прочность на сдвиг в начале координат

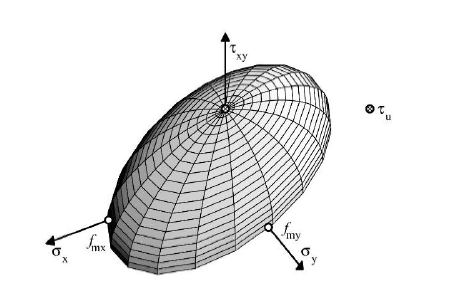

Задание поверхности холма
Поверхность Хилла задается четырьмя основными параметрами:
- fm⊥ = fmy Прочность на сжатие по нормали к промежуткам опоры
- fm||= fmx Прочность на сжатие параллельно промежуткам опоры
- Условная прочность на сдвиг в начале координат
- Двухосная прочность на сжатие
Параметры поверхности холма по Ранкину
Чтобы можно было реалистично описать материал кладки или сочетание раствора и кирпича в модели материала, необходимы дополнительные параметры α, β, γ.
