Ce modèle de matériau permet de prendre en compte, dans un modèle EF, des murs en maçonnerie qui ne peuvent pas reprendre d’efforts de traction et qui réagissent par fissuration.
Dans la boîte de dialogue du matériau, les contraintes de traction limites peuvent être définies dans les directions des axes de surface x et y, c.-à-d. parallèlement et perpendiculairement aux joints de pose. Lors du calcul, il est alors examiné en plusieurs itérations quels éléments finis deviennent sans contrainte en raison du critère de rupture.
Dans la zone de compression, aucune limitation de la contrainte n’est appliquée.
Le calcul fournit des efforts internes qui peuvent être utilisés pour d’autres vérifications.
Si des problèmes numériques surviennent lors du calcul, il est possible d’essayer d’obtenir une convergence en augmentant le facteur d’écrouissage CH ou en saisissant une résistance à la traction légèrement positive.
Répartition des charges dans la direction transversale
En adaptant les résistances à la traction, il est possible d’influencer la répartition des charges dans la direction transversale.

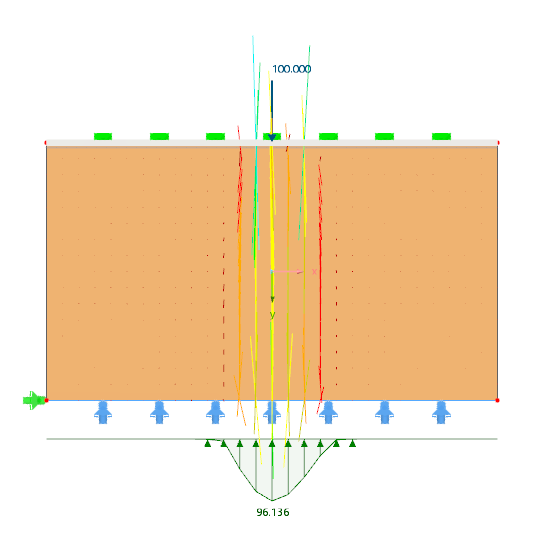

- Avec aucune force de traction admissible , il n’y a pas de répartition transversale.

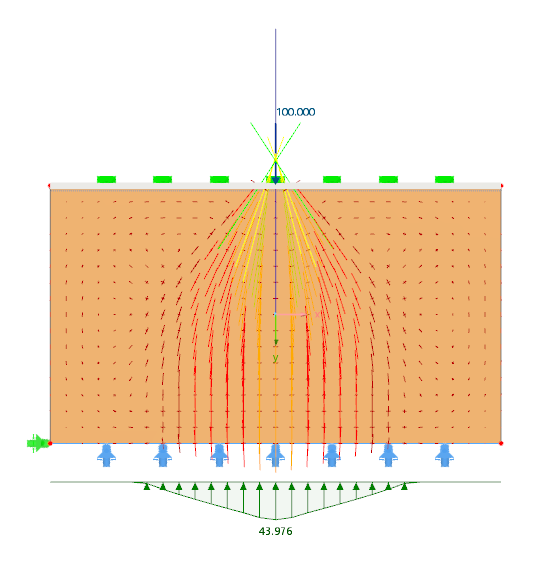

- Avec une force de traction admissible faible , il y a une répartition transversale modérée.

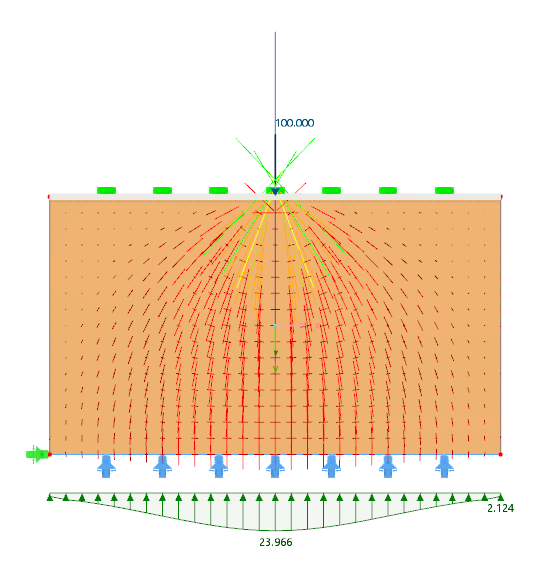

- Avec une force de traction admissible élevée , il y a une répartition transversale importante.
