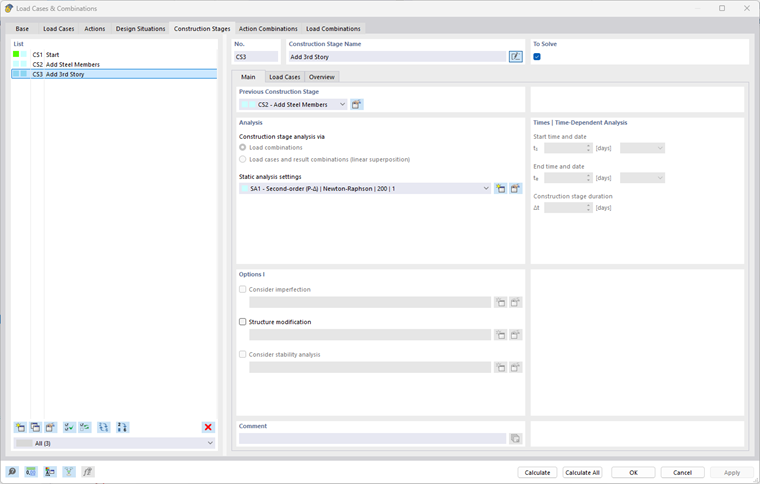

Вкладка Строительные состояния диалога Случаи нагрузок и комбинации позволяет назначать случаи нагрузок различным строительным состояниям (СС), которые соответствуют этапам строительства и воздействуют на модель.
Список
Список содержит все строительные состояния, созданные для структурных объектов модели. При необходимости можно дополнить список или редактировать существующие строительные состояния; см. раздел Строительные состояния: Модель.
Рассчитывать
Вы можете пропустить расчет строительного состояния, деактивировав флаг Рассчитывать для выбранного строительного состояния. Однако обратите внимание, что последующие строительные состояния также могут не рассчитываться.
База
Во вкладке База вы можете изменить временное расположение строительного состояния в процессе строительства. Здесь вы также настраиваете параметры расчета для дополнения.
Предыдущее строительное состояние
Этот раздел показывает порядок последовательности строительных состояний в процессе строительства и позволяет его настраивать; см. раздел Строительные состояния: Модель.
Анализ
Вы можете анализировать строительные состояния на основе 'комбинаций нагрузок' или на основе 'случаев нагрузок и комбинаций результатов с линейным наложением'.
В раскрывающемся списке 'Настройки статического анализа' вы можете выбрать подходящую теорию для расчета случая нагрузки. Описание типов анализа можно найти в разделе Настройки статического анализа руководства по RFEM.
Времена | Зависимый от времени анализ
Поля ввода в этом разделе доступны, если дополнение для анализа Зависимый от времени анализ (TDA) активировано в основных параметрах модели (требуется лицензия). Это позволяет учитывать влияние ползучести. Принцип работы описан в Руководстве по дополнению.
Опции I
С помощью функции 'Учитывать несовершенство' можно назначить случай несовершенства для первого строительного состояния (см. раздел Случаи несовершенства руководства RFEM), который будет учитываться в последующих строительных состояниях.
Флажок 'Модификация структуры' позволяет корректировать жесткости и нелинейности в строительном состоянии. Подробнее об этом см. в разделе Модификации структуры руководства RFEM.
Функция 'Учитывать анализ стабильности' доступна, если активировано дополнение Структурная устойчивость (требуется лицензия). Дополнение позволяет определять критические нагрузки, коэффициенты разветвления и формы деформации. Подробное описание можно найти в Руководстве по дополнению.
