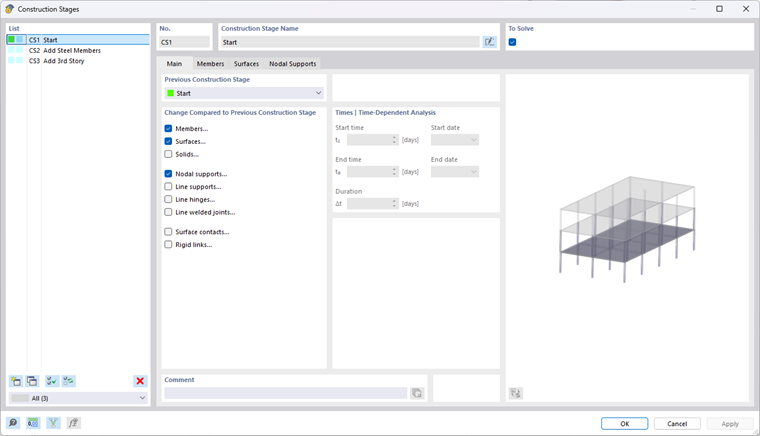

В диалоге Строительные состояния вы можете создать отдельные строительные состояния (БС) и назначить им структурные объекты, которые существуют в модели в соответствии с этапами строительства.
Список
В Списке содержатся все строительные состояния модели. Кнопка
в конце списка позволяет добавить новое строительное состояние.
Остальные кнопки позволяют копировать
, удалять
или быстро выбирать строительные состояния
. Они описаны в таблице
Список объектов
руководства RFEM.
Для расчета
Вы можете пропустить строительное состояние при расчете, отключив флажок Для расчета для выбранного строительного состояния. Однако, обратите внимание, что последующие строительные состояния также могут не быть рассчитаны.
Основы
На вкладке Основы определяется временное положение строительного состояния в ходе строительства и указывается, какие типы структурных объектов изменяются.
Предыдущее строительное состояние
Этот раздел управляет последовательностью отдельных строительных состояний в ходе строительства.
При первом открытии диалога 'Строительные состояния' автоматически создается строительное состояние 'БС1' с состоянием 'Начало'. Если вы добавите новое строительное состояние в список с помощью кнопки
, 'БС1' автоматически устанавливается как предыдущее состояние.
Для каждого последующего нового строительного состояния предыдущее состояние по умолчанию устанавливается в качестве ссылки. Например, если "Строительное состояние 4" следует за "Строительным состоянием 3", запись 'БС3 - Следующее: БС2' служит ссылкой. Новое строительное состояние 'БС4' получает обозначение 'Следующее: БС3'.
Вы можете изменить последовательность строительных состояний в зависимости от условий строительства и в любое время изменить предустановленный номер. В списке текущего строительного состояния вы можете выбрать любое из предыдущих состояний. Таким образом, вы можете анализировать альтернативные ходы строительства или моделировать параллельные строительные процессы.
Изменение по сравнению с предыдущим строительным состоянием
Отметьте в этом разделе категории структурных объектов, для которых в текущем строительном состоянии произошли изменения. Например, если добавляется поверхность, активируйте флажок 'Поверхности'. При активации добавляется вкладка 'Поверхности'. Здесь вы можете указать номер поверхности и установить другие параметры, относящиеся к поверхности.
Времена | Временной анализ
Поля ввода в этом разделе доступны, если при настройке модели активирован анализ-дополнение Временнозависимый анализ (TDA) (требуется лицензия). Это позволяет учитывать влияние ползучести. Принципы работы описаны в руководстве по дополнению.
Стержни / Поверхности / Объемы / и т.д.
Остальные вкладки зависят от типов структурных объектов, которые вы выберете в разделе 'Изменение по сравнению с предыдущим строительным состоянием'. На этих вкладках вы можете изменить статус объектов (см. главу Добавление или деактивация объектов) или изменить их свойства (см. главу Изменение свойств объектов).
