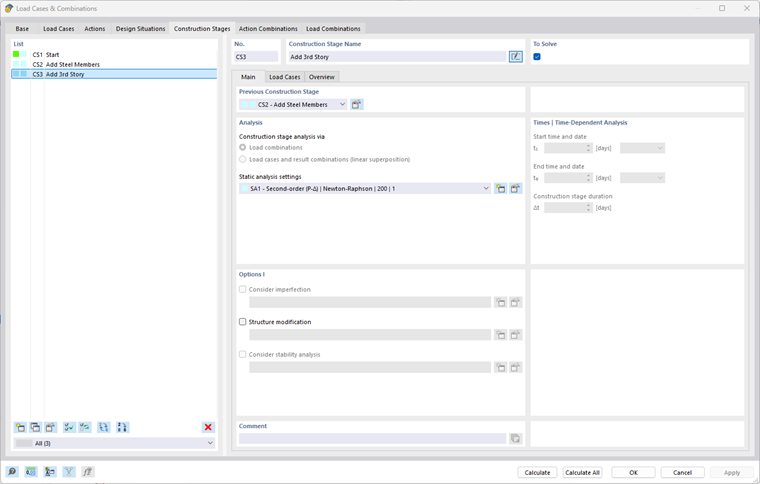

No registro Estados de construção da caixa de diálogo Casos de carga e combinações, você pode atribuir casos de carga individuais aos estados de construção (EC) que agem sobre o modelo de acordo com o progresso da construção.
Lista
A Lista contém todos os estados de construção que você criou para objetos estruturais do modelo. Se necessário, você pode complementar a lista ou editar estados de construção existentes; veja o capítulo Estados de construção: Modelo.
A calcular
Você pode pular um estado de construção no cálculo desmarcando o campo de seleção A Calcular para o estado de construção selecionado. No entanto, observe que estados de construção subsequentes podem não ser mais calculados.
Base
No registro Base, você pode alterar, se necessário, a colocação temporal de um estado de construção no cronograma da construção. Aqui você também define as configurações para o cálculo do complemento.
Estado de construção anterior
Esta seção mostra a sequência dos estados de construção no cronograma da construção e permite que você os ajuste; veja o capítulo Estados de construção: Modelo.
Análise
Você pode analisar estados de construção com base em 'combinações de carga' ou em 'casos de carga e combinações de resultados com sobreposição linear'.
Na lista suspensa 'Configurações de análise estática', você pode escolher uma teoria apropriada para o cálculo do caso de carga. Uma descrição dos tipos de análise está disponível no capítulo Configurações de análise estática do manual do RFEM.
Tempos | Análise dependente do tempo
Os campos de entrada desta seção estão acessíveis quando o complemento de análise Análise dependente do tempo (TDA) está ativado nas informações básicas do modelo (licença necessária). Isto permite que você considere a influência do arraste. O princípio de funcionamento é descrito no Manual do complemento.
Opções I
Com a função 'Considerar imperfeição', você pode atribuir um caso de imperfeição ao primeiro estado de construção (veja o capítulo Casos de imperfeição do manual do RFEM), que será considerado nos estados de construção subsequentes.
O campo de seleção 'Modificação estrutural' oferece a possibilidade de ajustar rigidezes e não-linearidades em um estado de construção. Mais informações sobre isso estão disponíveis no capítulo Modificações estruturais do manual do RFEM.
A função 'Considerar análise de estabilidade' está disponível quando o complemento de análise Estrutura de estabilidade está ativado (licença necessária). O complemento permite determinar cargas críticas, fatores de carga de ramificação e formas de deformação. Uma descrição detalhada está disponível no Manual do complemento.
