Установка и использование дополнения

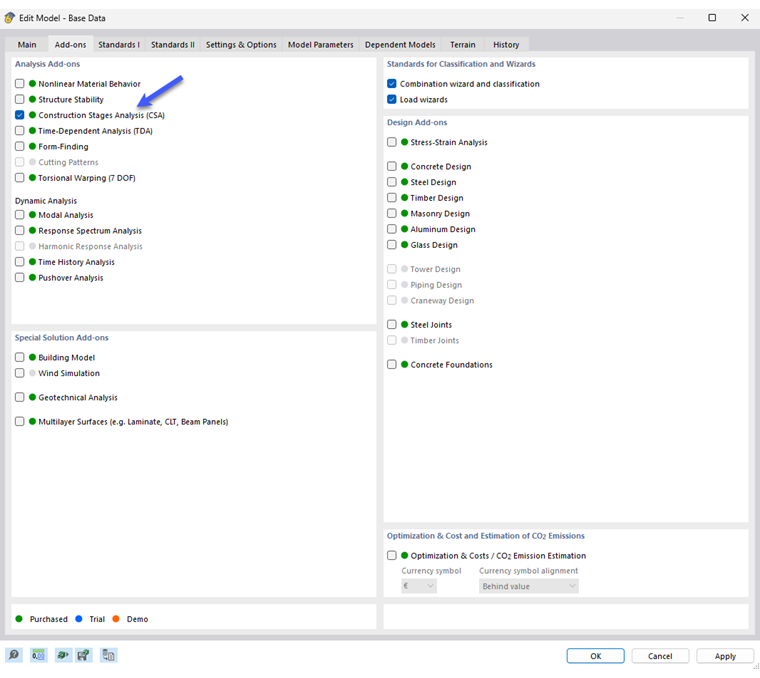

Вы можете активировать или деактивировать дополнение 'Анализ строительных состояний (CSA)' на вкладке 'Дополнения' в основных данных модели.
После активации дополнения и выбора подходящего стандарта интерфейс RFEM расширяется новыми записями в навигаторе (см. следующие изображения), а также в таблицах и диалогах.
Для исследования различных строительных состояний сначала следует полностью построить модель в RFEM; затем вы можете назначать отдельные строительные состояния в двух областях (со стороны модели и со стороны нагрузок).
1. Строительные состояния модели

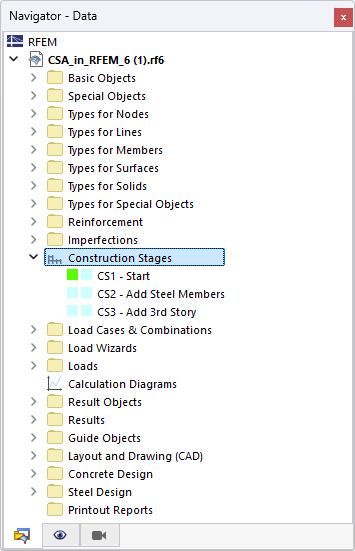

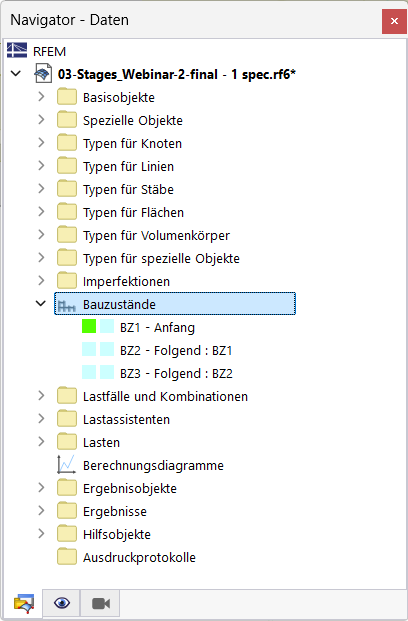

Сначала создайте отдельные строительные состояния в Диалог 'Строительные состояния', и назначьте соответствующие структурные объекты. Ввод данных управляется в навигаторе данных в категории Строительные состояния; альтернативно доступ к диалогу можно получить через строку меню → Редактировать → Строительные состояния.
2. Строительные состояния нагрузок

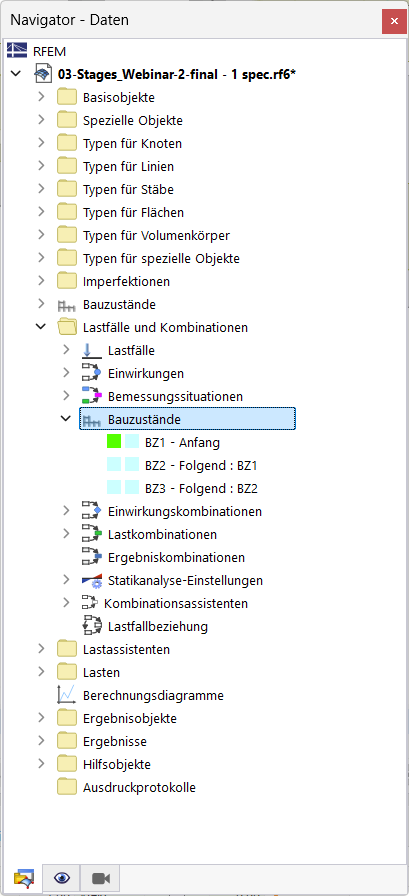

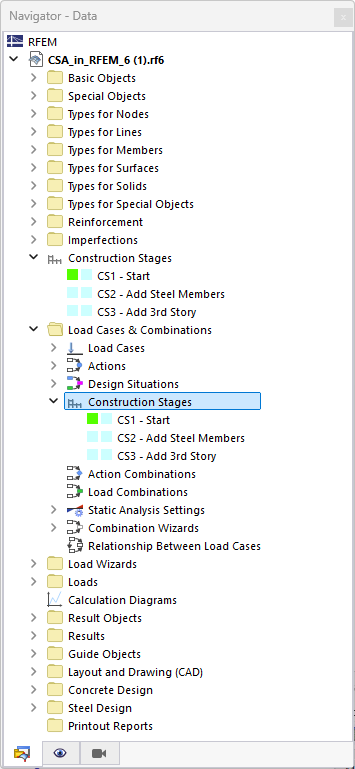

Затем назначьте соответствующие случаи нагрузок и комбинации перечисленным в Диалог 'Случаи нагрузок и комбинации' строительным состояниям. Ввод данных управляется в навигаторе данных в категории Случаи нагрузок и комбинации под записью Строительные состояния; альтернативно доступ к диалогу можно получить через строку меню → Редактировать → Случаи нагрузок и комбинации → Строительные состояния:
