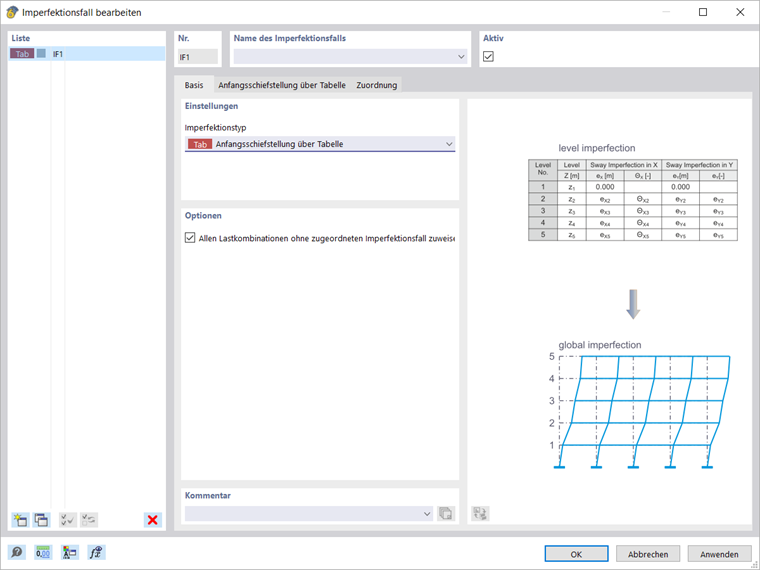

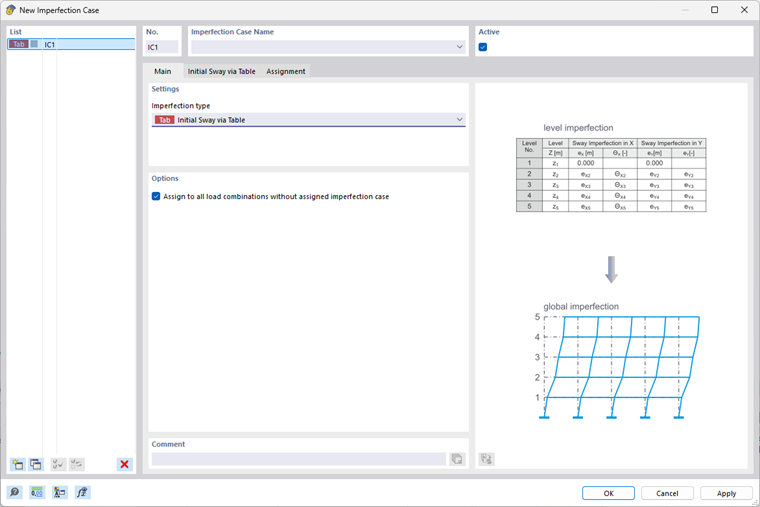

Тип несовершенства 'Начальное отклонение через таблицу' позволяет задать диапазоны этажей и указать наклон для каждого из них.

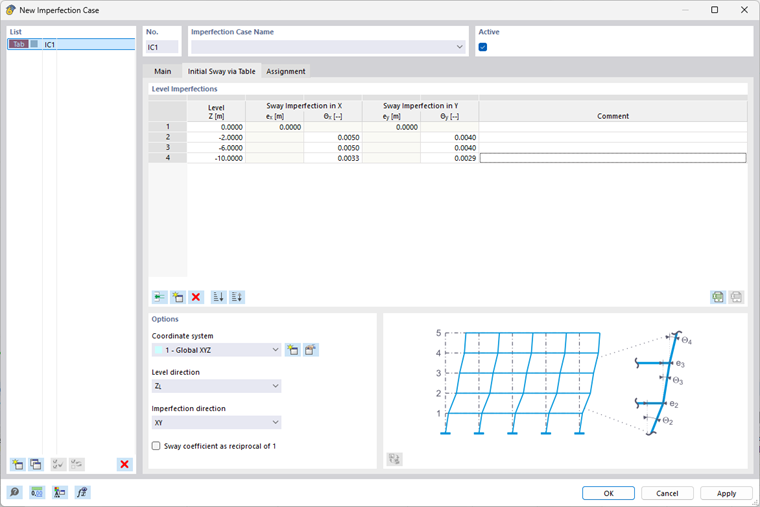

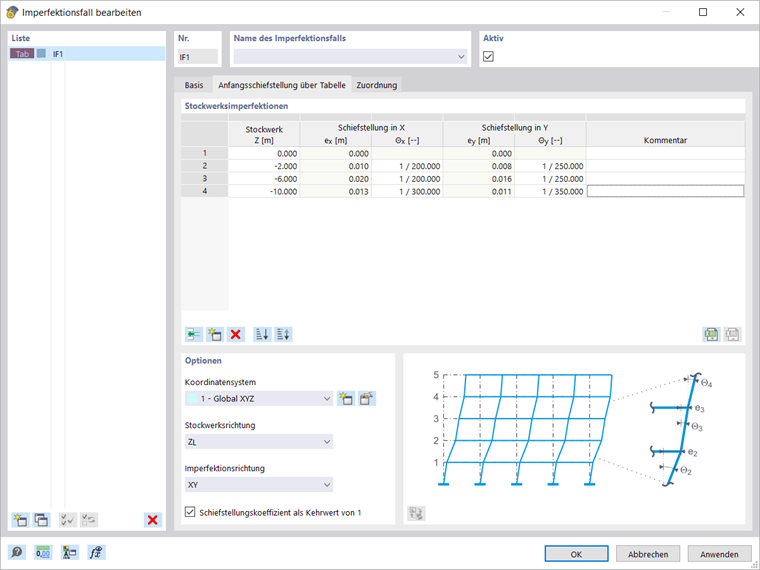

Задайте диапазоны уровня, введя ординаты в таблицу во вкладке 'Начальное отклонение с помощью Таблицы'. Вы можете создать новую строку с помощью кнопки
снизу таблицы и сверху
над выбранной в данный момент строкой.
Кроме того, вы можете выбрать, будет ли применяться наклон в направлении X, направлении Y или в обоих направлениях. 'Направление уровня' определяет ординаты этажей. Таким образом, возможны также вертикальные начальные наклоны. В таблице наклон отображается в виде величины, обратной 1, или в виде десятичного числа.
Вычисление случая несовершенства
После расчета случая несовершенства результатом является деформация, применяемая в качестве несовершенства. Данный тип несовершенства учитывается в расчете путем перемещения конечных элементов.
